استاندارد تست IEC آنالایزر ترانسفورماتور جریان 9 کیلوگرمی Multitap CT PT

آنالایزر ترانسفورماتور جریان با دقت بالا

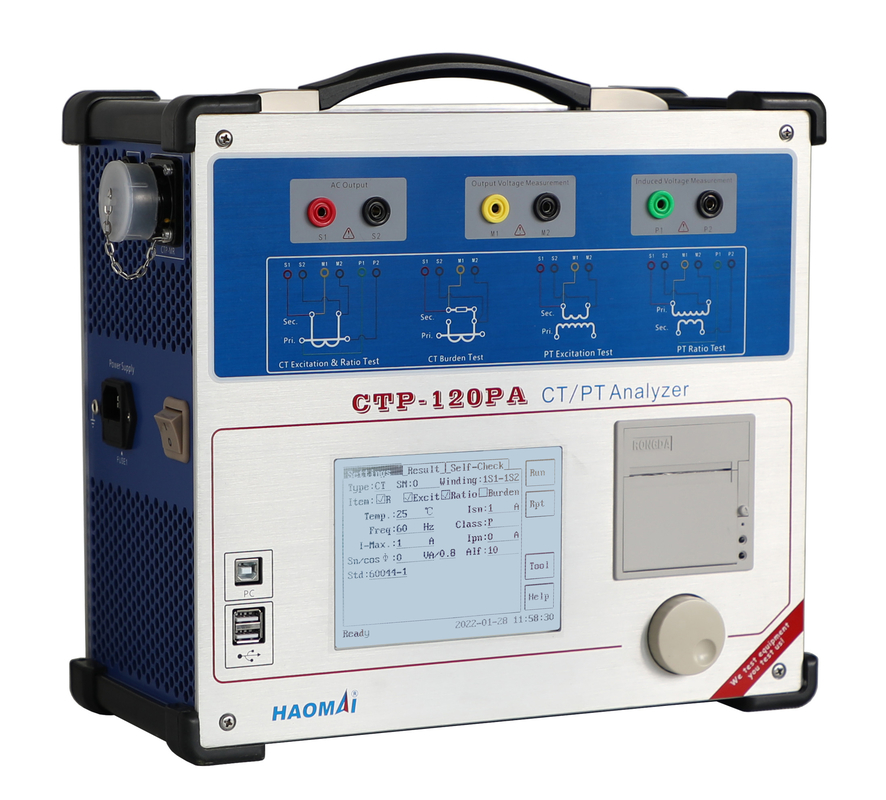

مدل: CTP-120PA

آنالایزر ترانسفورماتور جریان قابل حمل و با دقت بالا CTP-120PA امکان انجام کلیه تست های پیش بینی شده توسط استانداردهای بین المللی را بر روی CT و VT های القایی می دهد.

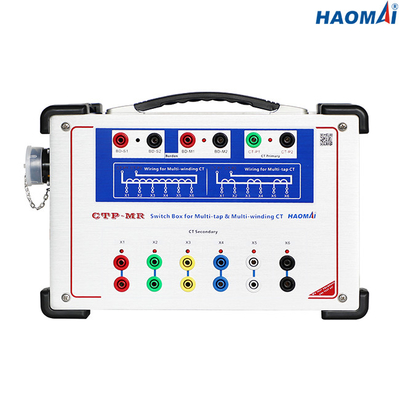

برای آزمایش‌های سی‌تی، دستگاه را می‌توان مستقیماً تا ۶ ضربه از طریق جعبه سوئیچ چند ضربه‌ای وصل کرد.به این ترتیب اتصال به دستگاه تحت آزمایش تنها یک بار بدون نیاز به عملیات دستی بیشتر اجرا می شود.

CTP-120PA را می توان به عنوان یک واحد مستقل استفاده کرد یا می توان آن را با کامپیوتر کنترل کرد.می توان آن را از طریق پورت USB به کامپیوتر متصل کرد.در حالت کنترل شده توسط کامپیوتر، سوابق تست را می توان از حافظه CTP-120PA خواند، یا تست های CT را می توان از کامپیوتر اجرا کرد.CTP-120PA با نرم افزار CTP PC عرضه می شود.نرم افزار CTP PC را می توان برای آزمایش ترانسفورماتور جریان یا ترانسفورماتور ولتاژ مستقیماً از رایانه شخصی، تولید خودکار نتایج آزمایش، خواندن سوابق آزمایش از حافظه CTP-120PA و ذخیره سوابق آزمایش در قالب Word استفاده کرد.

این ابزار در یک جعبه قابل حمل قرار داده شده است که برای سهولت در حمل و نقل دارای روکش و دسته است.

ویژگی های اصلی

●قابلیت تست CT های حفاظتی، CT های اندازه گیری، CT های کلاس TP و PT های القایی

● مشخصه تحریک و منحنی خطا را بر اساس اصل اندازه گیری فرکانس پایین تست کنید

● اندازه گیری نسبت، قطبیت، خطای نسبت و خطای جابجایی فاز بر اساس روش ولتاژ

●قابلیت تست CT های چند نسبت به صورت خودکار بدون نیاز به سیم کشی مجدد

● برای جایگزینی صفحه کلید، ماوس چرخشی چند منظوره ثبت شده را بپذیرید

● از صفحه نمایش LCD 5.7 اینچی برای نمایش استفاده کنید

● سیستم عامل DSP، ARM و LINUX تعبیه شده را بپذیرید

● هم تست محلی و هم تست از راه دور کامپیوتر موجود است

● دقت اندازه گیری بالاتر: 0.05٪

●نتایج آزمایش را مستقیماً توسط چاپگر حرارتی داخلی چاپ کنید

●وزن کوچک و سبک (9 کیلوگرم / 19.84 پوند) برای حمل و نقل آسان

داده های تکنیکی

●استاندارد تست: IEC61869-2(IEC60044-1,60044-6)، IEC61869-3(IEC60044-2)، IEEE/ANSI C57.13

●حداکثر اندازه گیری ولتاژ زانو: 40 کیلو ولت

●محدوده خروجی:

ولتاژ: 0 تا 180 ولت (RMS)

جریان: 0~12A (RMS)، 36A (مقدار اوج)

●دقت اندازه گیری ولتاژ: ±0.05%

● اندازه گیری نسبت CT:

محدوده: 1 تا 30000

دقت: ± 0.05٪

● اندازه گیری نسبت PT:

محدوده: 1 تا 10000

دقت: ± 0.05٪

● اندازه گیری فاز:

دقت: ± 2 دقیقه

وضوح: 0.01 دقیقه

●اندازه گیری مقاومت سیم پیچ ثانویه:

محدوده: 0 تا 300 Ω

دقت: 0.1%±1mΩ

●اندازه گیری بار:

محدوده: 0 تا 300 VA

دقت: 0.1±0.1 VA

●ظرفیت حافظه: نتایج تست گروه > 3000

●منبع تغذیه

●شرایط محیطی

●متفرقه

آنالایزر ترانسفورماتور جریان قابل حمل و با دقت بالا CTP-120PA ابزاری قدرتمند برای انجام کلیه تست های CT و VT های القایی می باشد.
