Name: سیستم تست رله محافظ فوق العاده قابل حمل، سبک وزن IEC 61010-1
Brand: HAOMAI
SKU: RELAYSTAR-S60

سیستم تست رله محافظ فوق العاده قابل حمل، سبک وزن IEC 61010-1

جزئیات محصول:

محل منبع:	چین
نام تجاری:	HAOMAI
گواهی:	ISO9001:2015, Calibration Report
شماره مدل:	RELAYSTAR-S60

پرداخت:

مقدار حداقل تعداد سفارش:	1 مجموعه
قیمت:	negotiation
جزئیات بسته بندی:	جعبه حمل و نقل + جعبه تخته سه لا
زمان تحویل:	10-15 روز کاری
شرایط پرداخت:	T/T
قابلیت ارائه:	400 ست در ماه

مخاطب

توضیحات محصول جزئیات

نام محصول:	تستر رله، کیت تست رله، مجموعه تست تزریق ثانویه	خروجی فعلی:	6x0…30A
ولتاژ خروجی:	6x0…150 ولت	دقت خروجی:	≤0.1٪ برای خروجی AC
عمل:	حالت محلی + حالت کامپیوتر	وزن:	10.6 کیلوگرم (26.37 پوند)
برجسته:	سیستم تست رله فوق قابل حمل , سیستم تست رله سبک , تجهیزات تست رله حفاظتی IEC 61010-1

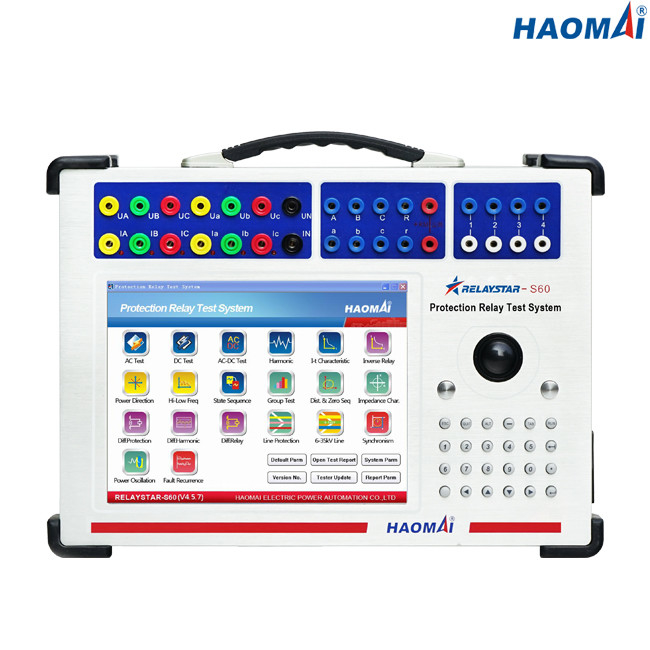

سیستم تست رله شش فاز فوق قابل حمل

مدل: RELAYSTAR-S60

RELAYSTAR-S60 یک سیستم تست رله حفاظتی فوق قابل حمل است که تست تایید عملکرد رله های حفاظتی الکترومکانیکی، حالت جامد و ریزپردازنده را در تاسیسات عملیاتی آنها ارائه می دهد.

RELAYSTAR-S60 یک مجموعه تست مقاوم است که برای آزمایش انواع رله های حفاظتی که در محیط های داخلی و خارجی کار می کنند مناسب است.طراحی ارگونومیک و چیدمان پنل کنترل بصری این دستگاه، آن را برای کاربرانی که اولین بار هستند و آموزش کمی دارند یا اصلاً آموزش نمی بینند، ایده آل می کند.

ویژگی های اصلی:

1) جریان 6 فاز (6×30A) + ولتاژ 6 فاز (6×150V) خروجی

2) کامپیوتر صنعتی تعبیه شده با صفحه نمایش LCD 10.4 اینچی

3) صفحه نمایش راحت پنل جلویی دامنه های ولتاژ/جریان فعال و مقادیر فاز را در طول آزمایش نشان می دهد

4) تست آنالوگ دستگاه های حفاظتی 1A و 5A

5) شبیه سازی حالت و آزمایش گذرا را انجام دهید

6) نمایشگر و پخش COMTRADE

7) وزن کمتر: فقط 10.6 کیلوگرم (26.37 پوند)

داده های تکنیکی

مولد جریان

محدوده تنظیم	AC (LN) 6 فاز	6x0…30A
	AC (LN) 3 فاز	3x0…60A
	AC (LL-LN) 1 فاز	1x0…180A
	DC(LN)	6x0…±10 A
قدرت	AC (LN) 6 فاز	6x200VA در 30A
	AC (LN) 3 فاز	3x300VA در 60A
	AC (LL-LN) 1 فاز	1x600VA در 180A
	DC(LN)	6x100VA در 10A
دقت	AC: ±1mA(≤0.2A)، ≤0.1% (0.2~30A)
دقت	DC: ± 5mA (0.2~0.5A)، ≤0.2% (0.5~10A)
وضوح	1 میلی آمپر

ژنراتور ولتاژ

محدوده تنظیم	AC (LN) 6 فاز	6x0…150 ولت
	AC (LN) 3 فاز	3x0…300 ولت
	DC(LN)	6x0…±160 ولت
قدرت	AC (LN) 6 فاز	6x60 VA در 150 ولت
	AC (LN) 3 فاز	3x100VA در 300V
	DC(LN)	6x60VA در 160V
دقت	AC: ±2mV (0.2~2V)، ≤0.1% (2~150V)
	DC: ± 10mV (0.5~5V)، ≤0.2% (5~160V)
وضوح	1 میلی ولت

ورودی های باینری

عدد	8
ویژگی های ورودی	تماس بیکار یا تماس بدون پتانسیل
ویژگی های آستانه	"0": 0 تا 6 ولت؛"1": 12 ولت تا 250 ولت
حداکثراندازه گیری زمان	999999.999s
دقت زمان	± 1 میلی ثانیه
وضوح زمان	1 میلی ثانیه

خروجی های باینری

عدد	4
تایپ کنید	تماس بیکار
شکستن ظرفیت	250VAC/0.5A، 250VDC/0.2A

ژنراتورهای عمومی

فرکانس	محدوده: 0 تا 1200 هرتز
	دقت:<1mHz(0~65Hz)؛<10mHz(65~450Hz)<20mHz(450~1200Hz)
	وضوح: 0.001 هرتز
فاز	محدوده: -360 ° ~ + 360 °
	دقت: 0.1 درجه
	وضوح: 0.01 درجه
هارمونیک	ترتیب برهم نهی: 2 تا 24 بار
هارمونیک	اعوجاج: ≤0.5٪

منبع تغذیه

ولتاژ ورودی اسمی	سفارشی (AC 220V/230V/120V±10%, 1 فاز)
فرکانس اسمی	50/60 هرتز
جریان نامی	10 آمپر در 230 ولت / 12 آمپر در 115 ولت
ارتباط	سوکت استاندارد AC (IEC 60320)

شرایط محیطی

دمای عملیات	0 ... +50 درجه سانتیگراد (+32 ... +122 درجه فارنهایت)
دمای ذخیره سازی	-25 ... +70 درجه سانتی گراد (-13 ... +158 درجه فارنهایت)
محدوده رطوبت	رطوبت نسبی 5 ... 95 درصد، غیر متراکم
لرزش	IEC 60068-2-6 (20m/s2 در 10 ... 150 هرتز)

متفرقه

وزن	10.6 کیلوگرم (26.37 پوند)
ابعاد (W x H x D، بدون دسته)	350×250×120 میلی‌متر (13.78x9.84x4.72 اینچ)
پورت اتصال	2 پورت USB2.0، 1 پورت اترنت

استانداردهای ایمنی، سازگاری الکترومغناطیسی

EMC	این محصول به دستورالعمل سازگاری الکترومغناطیسی (EMC) 2004/108/EC (مطابق با CE) پایبند است.
	IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3
ایمنی	این محصول به دستورالعمل ولتاژ پایین 2006/95/EC (مطابق با CE) پایبند است.
	IEC 61010-1

سیستم تست رله شش فاز فوق قابل حمل RELAYSTAR-S60 یک انتخاب عالی برای مهندسین آزمایش و راه اندازی برای انجام تست رله حفاظتی در محل است.

سیستم تست رله شش فاز فوق قابل حمل RELAYSTAR-S60 به دلیل اندازه فوق العاده کوچک و وزن بسیار کمتر 10.6 کیلوگرم (26.37 پوند) برای حمل بسیار مناسب است.

سیستم تست رله شش فاز فوق قابل حمل RELAYSTAR-S60 قادر است تمام نسل ها و انواع رله های حفاظتی را مطابق با الزامات ANSI/IEEE آزمایش کند.

شماره ANSI / IEEE	نام دستگاه یا عملکرد
2	خیره شدن با تاخیر زمانی
3	رله چک کردن یا اینترلاک کردن
7	رله نرخ تغییر
13	دستگاه با سرعت سنکرون
15	سرعت یا فرکانس، دستگاه تطبیق
16	دستگاه ارتباط داده
18	دستگاه شتاب دهنده یا کاهش دهنده
21	رله فاصله
24	ولت بر رله هرتز
25	دستگاه همگام سازی یا همگام سازی را بررسی کنید
27	رله کم ولتاژ
30	رله اعلام کننده
32	رله قدرت جهت دار
36	دستگاه پلاریته یا پلاریزه کننده ولتاژ
37	رله جریان زیر یا کم توان
40	رله میدانی
44	رله شروع توالی واحد
46	رله جریان فاز معکوس یا فاز تعادلی
47	رله ولتاژ توالی فاز
48	رله توالی ناقص
50	رله اضافه جریان یا نرخ افزایش آنی
51	رله اضافه جریان AC
55	رله ضریب توان
59	رله اضافه ولتاژ
60	رله ولتاژ یا تعادل جریان
62	توقف یا باز کردن رله با تأخیر زمانی
66	دستگاه بریدگی یا دویدن
67	رله اضافه جریان جهت دار AC
68	رله خارج از مرحله یا مسدود کننده
69	دستگاه کنترل مجاز
74	رله آلارم
76	رله جریان DC
77	دستگاه دور سنج
78	رله اندازه گیری زاویه فاز
79	رله AC Reclosing
81	رله فرکانس
82	رله بارگذاری مجدد DC
83	کنترل انتخابی خودکار یا رله انتقال
85	رله گیرنده حامل یا پایلوت-سیم
86	رله قفل
87	رله حفاظتی دیفرانسیل
91	رله جهت ولتاژ
92	رله جهت ولتاژ و توان
94	رله یا رله بدون سفر
--	واحد اندازه گیری فازور
--	مانیتور کیفیت برق
