| محل منبع: | چین |
| نام تجاری: | HAOMAI |
| گواهی: | ISO9001:2015, Type Test Report, Calibration Report |
| شماره مدل: | RELAYSTAR-806 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | negotiation |
| جزئیات بسته بندی: | جعبه حمل و نقل + جعبه تخته سه لا |
| زمان تحویل: | 5-10 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 400 ست در ماه |
| نام محصول: | مجموعه تست رله، کیت تست رله، تستر رله، مجموعه تست تزریق ثانویه | خروجی فعلی: | 3x0…40A |
|---|---|---|---|
| ولتاژ خروجی: | 4×0…150 ولت | دقت خروجی: | ≤0.1٪ برای خروجی AC |
| Max. حداکثر output power توان خروجی: | 1x1000VA در 120A | عمل: | حالت محلی + حالت کامپیوتر |
| برجسته: | کیت تست رله 3 فاز ISO9001,کیت تست رله چند فاز 3,کیت تزریق ثانویه 18 کیلوگرمی برای تست رله |
||

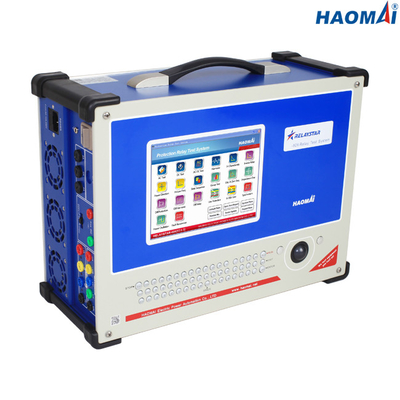

مجموعه تست رله حفاظتی 3 فاز
مدل: RELAYSTAR-806
RELAYSTAR-806 یک مجموعه تست رله حفاظتی یکپارچه برای آزمایش رله‌های حفاظتی الکترومکانیکی، حالت جامد و ریزپردازنده است.
این واحد بسیار فشرده و ناهموار است.این طراحی جدیدترین فناوری ریزپردازنده دیجیتال مدرن را برای دستیابی به ویژگی های خروجی بی نظیر از نظر قدرت، دقت، اعوجاج کم و قابلیت دینامیکی ترکیب می کند.این فناوری به کاربران اجازه می دهد تا بسیاری از عملکردهای خاص مورد نیاز در تست رله را بدون نیاز به لوازم جانبی اضافی آزمایش کنند.تمام سیگنال‌های خروجی به‌صورت دیجیتالی تولید، تقویت و کنترل داخلی توسط ماژول‌های مولد هوشمند انجام می‌شوند که دستورات دریافتی از پانل جلویی را برای تولید خروجی بسیار دقیق، پایدار و با تحریف کم، مستقل از منبع ولتاژ تفسیر می‌کنند.
RELAYSTAR-806 قادر به انجام تست سرتاسری از طریق ماژول GPS داخلی و لوازم جانبی دریافت است.
ویژگی های اصلی
1) خروجی جریان 3 فاز (3×40A) + ولتاژ 4 فاز (4×150V)

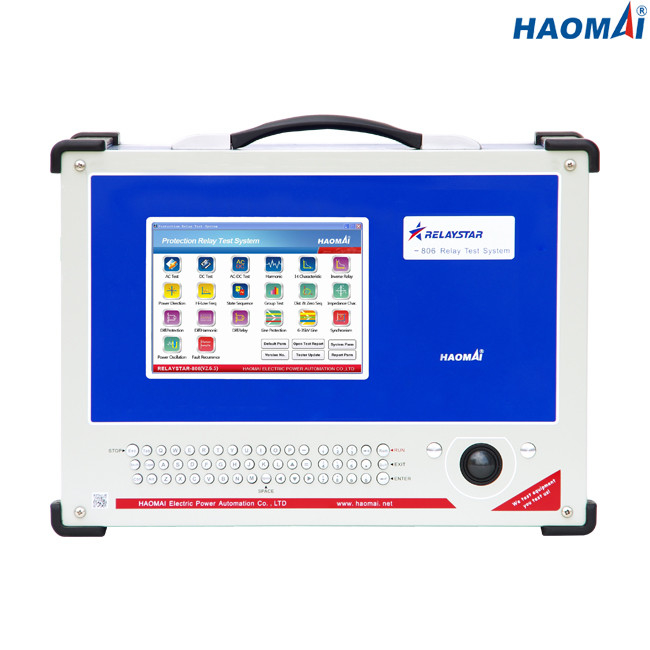

2) کامپیوتر صنعتی تعبیه شده با صفحه نمایش LCD 8 اینچی
3) هم تست محلی و هم تست از راه دور کامپیوتر موجود است
4) تقویت کننده توان خطی با کارایی بالا
5) تست پایان به پایان با GPS داخلی
6) کمکی مستقلدی سی
7) محافظت از خود هوشمند
8) ماژول های آزمایشی فراوان
داده های تکنیکی
مولد جریان
| محدوده تنظیم | AC (LN) 3 فاز | 3x0…40A |
| AC (LL-LN) 1 فاز | 1x0…120A | |
| DC(LN) | 3x…±10A | |
|
قدرت
|
AC (LN) 3 فاز | 3x300VA در 40A |
| AC (LL-LN) 1 فاز | 1x1000VA در 120A | |
| DC(LN) | 3x120VA در 10A | |
| دقت | AC: ±1mA(≤0.2A)، ≤0.1% (0.2~40A) | |
| DC: ± 5mA (0~0.5A)، ≤0.2% (0.5~10A) | ||
| وضوح | 1 میلی آمپر | |
ژنراتور ولتاژ
| محدوده تنظیم | AC (LN) 4 فاز | 4×0…150 ولت |
| AC(LL) 1 فاز | 1x0…300 ولت | |
| DC(LN) | 3x…±160 ولت | |
| قدرت | AC (LN) 4 فاز | 4x70VA در 150V |
| AC(LL) 1 فاز | 1x140VA در 300V | |
| DC(LN) | 3x80VA در 160V | |
| دقت | AC: ±2mV (0.2~2V)، ≤0.1% (2~150V) | |
| DC: ± 10mV (0~5V)، ≤0.2% (5~160V) | ||
| وضوح | 1 میلی ولت | |
منبع تغذیه کمکی DC
| محدوده ولتاژ | 110 ولت/220 ولت (حداکثر 1.5 آمپر) |
| قدرت | حداکثر 165VA/330VA |
ورودی های باینری
| عدد | 8 |
| ویژگی های ورودی | تماس بیکار یا تماس بدون پتانسیل |
| ویژگی های آستانه | "0": 0 تا 6 ولت؛"1": 12 ولت تا 250 ولت |
| حداکثراندازه گیری زمان | 999999.999s |
| دقت زمان | ± 1 میلی ثانیه |
| وضوح زمان | 1 میلی ثانیه |
خروجی های باینری
| عدد | 4 |
| تایپ کنید | تماس بیکار |
| شکستن ظرفیت | 250VAC/0.5A، 250VDC/0.2A |
ژنراتورهای عمومی
| فرکانس | محدوده: 0 تا 1200 هرتز |
| دقت:<1mHz(0~65Hz)،<10mHz(65~450Hz)،<20mHz(450~1200Hz) | |
| وضوح: 0.001 هرتز | |
| فاز | محدوده: -360 ° ~ + 360 ° |
| دقت: 0.1 درجه | |
| وضوح: 0.01 درجه | |
| هارمونیک | ترتیب برهم نهی: 2 تا 24 بار |
| اعوجاج: ≤0.5٪ |
منبع تغذیه
| ولتاژ ورودی اسمی | سفارشی (AC 220V/230V/120V±10%, 1 فاز) |
| فرکانس اسمی | 50/60 هرتز |
| جریان نامی | 10 آمپر در 230 ولت / 12 آمپر در 115 ولت |
| ارتباط | سوکت استاندارد AC (IEC 60320) |
شرایط محیطی
| دمای عملیات | 0 ... +50 درجه سانتیگراد (+32 ... +122 درجه فارنهایت) |
| دمای ذخیره سازی | -25 ... +70 درجه سانتی گراد (-13 ... +158 درجه فارنهایت) |
| محدوده رطوبت | رطوبت نسبی 5 ... 95 درصد، غیر متراکم |
| لرزش | IEC 60068-2-6 (20m/s2 در 10 ... 150 هرتز) |
متفرقه
| وزن | 18 کیلوگرم (39.68 پوند) |
| ابعاد (W x H x D، بدون دسته) | 405×300×164 میلی‌متر (15.94x11.81x6.46 اینچ) |
| پورت اتصال | 2 پورت USB2.0، 1 پورت اترنت |
طراحی فشرده و تقویت کننده توان خطی با کارایی بالا، مجموعه تست رله حفاظتی 3 فاز RELAYSTAR-806 را به ویژه برای آزمایش و راه اندازی کار در سیستم های توزیع و صنعتی مناسب می کند.
مجموعه تست رله حفاظتی 3 فاز RELAYSTAR-806 تست نوع را در آزمایشگاه KETOP چین با اعتبار ISO/IEC 17025 گذراند.
مجموعه تست رله حفاظتی 3 فاز RELAYSTAR-806 نیز در آزمایشگاه شخص ثالث معتبر تحت استاندارد ISO/IEC 17025 کالیبره شده است.
گزارش نوع آزمایش و گزارش کالیبراسیون صادر شده توسط آزمایشگاه به شرح زیر نشان داده شده است.
