| محل منبع: | چین |
| نام تجاری: | HAOMAI |
| گواهی: | ISO9001:2015, Type Test Report, Calibration Report |
| شماره مدل: | RELAYSTAR-806 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | negotiation |
| جزئیات بسته بندی: | جعبه حمل و نقل + جعبه تخته سه لا |
| زمان تحویل: | 10-15 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 400 ست در ماه |
| نام محصول: | تستر رله، کیت تست رله، مجموعه تست تزریق ثانویه | خروجی فعلی: | 3x0…40A |
|---|---|---|---|
| ولتاژ خروجی: | 4×0…150 ولت | دقت خروجی: | ≤0.1٪ برای خروجی AC |
| Max. حداکثر output power توان خروجی: | 1x1000VA در 120A | عمل: | حالت محلی + حالت کامپیوتر |
| برجسته: | مجموعه تست رله حفاظتی سبک,مجموعه تست رله حفاظتی 8 اینچی,مجموعه تست رله سه فاز LCD |
||

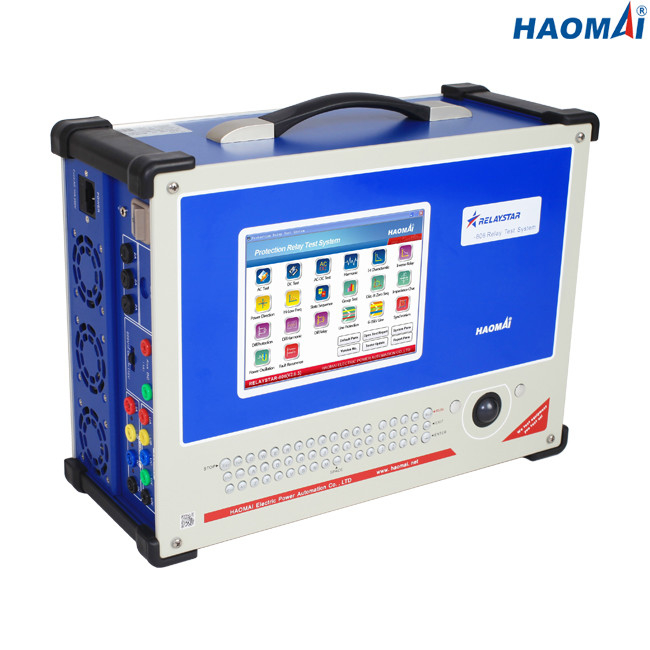

مجموعه تست جامع رله حفاظتی سه فاز
مدل: RELAYSTAR-806
RELAYSTAR-806 مجموعه تست رله حفاظتی سه فاز و ابزار راه اندازی جامع است.دارای 7 کانال برای خروجی ((3I + 4U) و هر کانال خروجی مستقل و کنترل همزمان مقادیر، زاویه فاز و مقادیر فرکانس است.
کیت RELAYSTAR-806 را می توان به طور مستقل از طریق کامپیوتر صنعتی تعبیه شده با صفحه نمایش ال سی دی 8 اینچی، صفحه کلید و ماوس کامل، بدون نیاز به کامپیوتر، کار کرد.اپراتور همچنین می تواند کیت RELAYSTAR-806 را به لپ تاپ متصل کند، از نرم افزار RELAYSTAR در حال اجرا بر روی لپ تاپ با سیستم عامل ویندوز استفاده کند تا کیت RELAYSTAR-806 را به طور کامل کنترل کند تا تمام تست ها تکمیل شود و نتایج آزمایش در لپ تاپ ذخیره شود.
ویژگی های اصلی
1) برنامه های تست رله جهانی
2) خروجی 7 کانال (3I + 4U)
2) کامپیوتر صنعتی تعبیه شده با صفحه نمایش LCD 8 اینچی، صفحه کلید کامل و ماوس
3) با یا بدون کامپیوتر کنترل و کار کنید
4) خروجی AUX DC مستقل
5) تست پایان به پایان با GPS داخلی
6) نرم افزار تست RELAYSTAR کاملا کاربردی
7) تسهیلات واردات و صادرات فایل RIO
8) مدل سیستم قدرت برای تست دینامیکی
9) نمایش وکتور آنلاین
10) تست خطا را روشن کنید (SOTF)
11) ایجاد خودکار گزارش آزمون
12) ارتقاء نرم افزار به صورت رایگان
داده های تکنیکی
مولد جریان
| محدوده تنظیم | AC (LN) 3 فاز | 3x0…40A |
| AC (LL-LN) 1 فاز | 1x0…120A | |
| DC(LN) | 3x…±10A | |
|
قدرت
|
AC (LN) 3 فاز | 3x300VA در 40A |
| AC (LL-LN) 1 فاز | 1x1000VA در 120A | |
| DC(LN) | 3x120VA در 10A | |
| دقت | AC: ±1mA(≤0.2A)، ≤0.1% (0.2~40A) | |
| DC: ± 5mA (0~0.5A)، ≤0.2% (0.5~10A) | ||
| وضوح | 1 میلی آمپر | |
ژنراتور ولتاژ
| محدوده تنظیم | AC (LN) 4 فاز | 4×0…150 ولت |
| AC(LL) 1 فاز | 1x0…300 ولت | |
| DC(LN) | 3x…±160 ولت | |
| قدرت | AC (LN) 4 فاز | 4x70VA در 150V |
| AC(LL) 1 فاز | 1x140VA در 300V | |
| DC(LN) | 3x80VA در 160V | |
| دقت | AC: ±2mV (0.2~2V)، ≤0.1% (2~150V) | |
| DC: ± 10mV (0~5V)، ≤0.2% (5~160V) | ||
| وضوح | 1 میلی ولت | |
خروجی DC کمکی
| محدوده ولتاژ | 110 ولت/220 ولت (حداکثر 1.5 آمپر) |
| قدرت | حداکثر 165VA/330VA |
ورودی های باینری
| عدد | 8 |
| ویژگی های ورودی | تماس بیکار یا تماس بدون پتانسیل |
| ویژگی های آستانه | "0": 0 تا 6 ولت؛"1": 12 ولت تا 250 ولت |
| حداکثراندازه گیری زمان | 999999.999s |
| دقت زمان | ± 1 میلی ثانیه |
| وضوح زمان | 1 میلی ثانیه |
خروجی های باینری
| عدد | 4 |
| تایپ کنید | تماس بیکار |
| شکستن ظرفیت | 250VAC/0.5A، 250VDC/0.2A |
ژنراتورهای عمومی
| فرکانس | محدوده: 0 تا 1200 هرتز |
| دقت:<1mHz(0~65Hz)،<10mHz(65~450Hz)،<20mHz(450~1200Hz) | |
| وضوح: 0.001 هرتز | |
| فاز | محدوده: -360 ° ~ + 360 ° |
| دقت: 0.1 درجه | |
| وضوح: 0.01 درجه | |
| هارمونیک | ترتیب برهم نهی: 2 تا 24 بار |
| اعوجاج: ≤0.5٪ |
منبع تغذیه
| ولتاژ ورودی اسمی | سفارشی (AC 220V/230V/120V±10%, 1 فاز) |
| فرکانس اسمی | 50/60 هرتز |
| جریان نامی | 10 آمپر در 230 ولت / 12 آمپر در 115 ولت |
| ارتباط | سوکت استاندارد AC (IEC 60320) |
متفرقه
| وزن | 18 کیلوگرم (39.68 پوند) |
| ابعاد (W x H x D، بدون دسته) | 405×300×164 میلی‌متر (15.94x11.81x6.46 اینچ) |
| پورت اتصال | 2 پورت USB2.0، 1 پورت اترنت |
مجموعه تست جامع رله حفاظتی سه فاز RELAYSTAR-806 در درجه اول برای تست ثانویه رله های حفاظتی طراحی شده است.تقریباً همه انواع رله های حفاظتی تعریف شده توسط ANSI/IEEE قابل آزمایش هستند.نمونه هایی از آنچه RELAYSTAR-806 می تواند آزمایش کند به صورت جدول زیر نشان داده شده است.
| شماره ANSI / IEEE | نام دستگاه یا عملکرد |
| 2 | خیره شدن با تاخیر زمانی |
| 3 | رله چک کردن یا اینترلاک کردن |
| 7 | رله نرخ تغییر |
| 13 | دستگاه با سرعت سنکرون |
| 15 | سرعت یا فرکانس، دستگاه تطبیق |
| 16 | دستگاه ارتباط داده |
| 18 | دستگاه شتاب دهنده یا کاهش دهنده |
| 21 | رله فاصله |
| 24 | ولت بر رله هرتز |
| 25 | دستگاه همگام سازی یا همگام سازی را بررسی کنید |
| 27 | رله کم ولتاژ |
| 30 | رله اعلام کننده |
| 32 | رله قدرت جهت دار |
| 36 | دستگاه پلاریته یا پلاریزه کننده ولتاژ |
| 37 | رله جریان زیر یا کم توان |
| 40 | رله میدانی |
| 44 | رله شروع توالی واحد |
| 46 | رله جریان فاز معکوس یا فاز تعادلی |
| 47 | رله ولتاژ توالی فاز |
| 48 | رله توالی ناقص |
| 50 | رله اضافه جریان یا نرخ افزایش آنی |
| 51 | رله اضافه جریان AC |
| 55 | رله ضریب توان |
| 59 | رله اضافه ولتاژ |
| 60 | رله ولتاژ یا تعادل جریان |
| 62 | توقف یا باز کردن رله با تأخیر زمانی |
| 66 | دستگاه بریدگی یا دویدن |
| 67 | رله اضافه جریان جهت دار AC |
| 68 | رله خارج از مرحله یا مسدود کننده |
| 69 | دستگاه کنترل مجاز |
| 74 | رله آلارم |
| 76 | رله جریان DC |
| 77 | دستگاه دور سنج |
| 78 | رله اندازه گیری زاویه فاز |
| 79 | رله AC Reclosing |
| 81 | رله فرکانس |
| 82 | رله بارگذاری مجدد DC |
| 83 | کنترل انتخابی خودکار یا رله انتقال |
| 85 | رله گیرنده حامل یا پایلوت-سیم |
| 86 | رله قفل |
| 87 | رله حفاظتی دیفرانسیل |
| 91 | رله جهت ولتاژ |
| 92 | رله جهت ولتاژ و توان |
| 94 | رله یا رله بدون سفر |
