| محل منبع: | چین |
| نام تجاری: | HAOMAI |
| گواهی: | ISO9001:2015, Test Report, Calibration Report |
| شماره مدل: | RELAYSTAR-806 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | negotiation |
| جزئیات بسته بندی: | جعبه حمل و نقل + جعبه تخته سه لا |
| زمان تحویل: | 10-15 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 400 ست در ماه |
| نام محصول: | مجموعه تست رله، کیت تست رله، مجموعه تست تزریق ثانویه | خروجی فعلی: | 3x0…40A |
|---|---|---|---|
| ولتاژ خروجی: | 4×0…150 ولت | دقت خروجی: | ≤0.1٪ برای خروجی AC |
| تست پایان به انتها: | در دسترس | عمل: | حالت محلی + حالت کامپیوتر |
| برجسته: | سیستم تست رله چند کانالی,سیستم تست رله 3 فاز,مجموعه تست رله 3 فاز 8 اینچی |
||

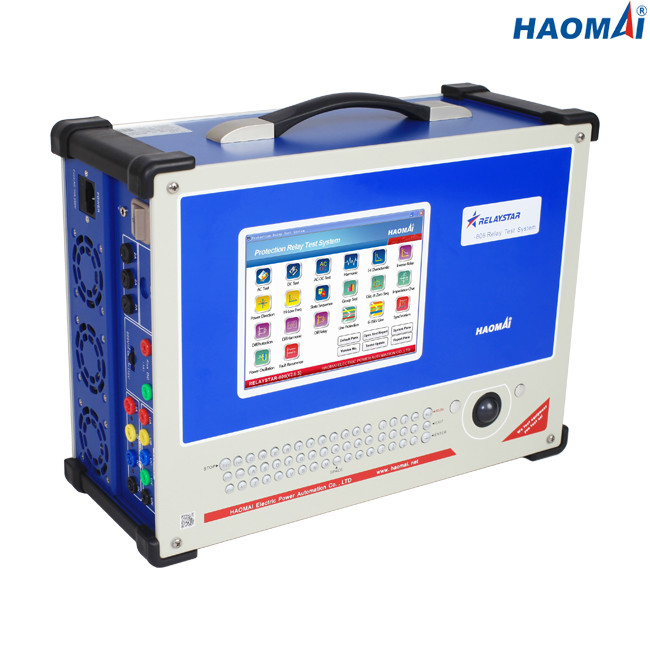

سیستم تست رله 3 فاز اتوماتیک
مدل: RELAYSTAR-806
RELAYSTAR-806 یک سیستم تست رله قابل برنامه ریزی و خودکار است که امکان تایید خودکار رله های حفاظتی مانند رله های مورد استفاده در سیستم های قدرت ولتاژ متوسط و بالا را می دهد.
تمام قطعات سخت افزاری کیت RELAYSTAR-806 در یک کیس 3U قرار گرفته اند که شامل: منبع تغذیه، مدارهای رابط، بردهای کنترل، تقویت کننده های ولتاژ و جریان، کامپیوتر صنعتی تعبیه شده، صفحه نمایش LCD 8 اینچی، صفحه کلید و موشمی توان آن را به صورت محلی کار کرد و تمام تست ها را بدون کامپیوتر خارجی کامل کرد.
کیت RELAYSTAR-806 در ارتباط با یک کامپیوتر کار می کند که آن را از طریق پورت اترنت کنترل می کند.این کیت به کیت اجازه می دهد تا تمام دستورات دریافتی از رایانه را تفسیر کند و نتایج آزمایش را از طریق اجرای نرم افزار RELAYSTAR روی رایانه یا لپ تاپ با سیستم عامل ویندوز منتقل کند.
نرم افزار RELAYSTAR در حال اجرا بر روی کامپیوتر به کاربر اجازه می دهد:
●کنترل تمام خروجی های جریان و ولتاژ، برای شبیه سازی انواع خطاها: به ویژه، خطاهایی که در شبکه توزیع با نول متصل به زمین تولید می شوند.
● خروجی را در حالت رمپ یا استپ تغییر دهید.
● وضعیت ورودی ها و خروجی ها را بین دو شبیه سازی خطا تعریف کنید.
●تکامل پیچیده را شبیه سازی کنید، با گسل هایی که در طول آزمایش تغییر می کنند.
● گزارش تست را با فرمت Word به طور مستقیم در رایانه شخصی ذخیره کنید.
ویژگی های اصلی
1) کامپیوتر صنعتی تعبیه شده با صفحه LCD 8 اینچی
2) کنترل و عملکرد به صورت محلی یا توسط کامپیوتر خارجی
3) تا 3 خروجی جریان و 4 ولتاژ به اضافه منبع تغذیه کمکی DC
4) قابلیت افزایش یا افزایش جریان را دارد
5) خروجی با دقت بالا: ≤0.1٪
6) رابط اترنت برای اتصال کامپیوتر
7) GPS داخلی برای تست های انتها به انتها
8) نرم افزار تست و مدیریت داده های پیشرفته
9) حفاظت خودکار برای اضافه بار و مدار باز
10) کیفیت بالا، ایمنی و قابلیت اطمینان
داده های تکنیکی
مولد جریان
| محدوده تنظیم | AC (LN) 3 فاز | 3x0…40A |
| AC (LL-LN) 1 فاز | 1x0…120A | |
| DC(LN) | 3x…±10A | |
قدرت
| AC (LN) 3 فاز | 3x300VA در 40A |
| AC (LL-LN) 1 فاز | 1x1000VA در 120A | |
| DC(LN) | 3x120VA در 10A | |
| دقت | AC: ±1mA(≤0.2A)، ≤0.1% (0.2~40A) | |
| DC: ± 5mA (0~0.5A)، ≤0.2% (0.5~10A) | ||
| وضوح | 1 میلی آمپر | |
ژنراتور ولتاژ
| محدوده تنظیم | AC (LN) 4 فاز | 4×0…150 ولت |
| AC(LL) 1 فاز | 1x0…300 ولت | |
| DC(LN) | 3x…±160 ولت | |
| قدرت | AC (LN) 4 فاز | 4x70VA در 150V |
| AC(LL) 1 فاز | 1x140VA در 300V | |
| DC(LN) | 3x80VA در 160V | |
| دقت | AC: ±2mV (0.2~2V)، ≤0.1% (2~150V) | |
| DC: ± 10mV (0~5V)، ≤0.2% (5~160V) | ||
| وضوح | 1 میلی ولت | |
منبع تغذیه کمکی DC (خروجی شبیه ساز باتری)
| محدوده ولتاژ | 110 ولت/220 ولت (حداکثر 1.5 آمپر) |
| قدرت | حداکثر 165VA/330VA |
ورودی های باینری
| عدد | 8 |
| ویژگی های ورودی | تماس بیکار یا تماس بدون پتانسیل |
| ویژگی های آستانه | "0": 0 تا 6 ولت؛"1": 12 ولت تا 250 ولت |
| حداکثراندازه گیری زمان | 999999.999s |
| دقت زمان | ± 1 میلی ثانیه |
| وضوح زمان | 1 میلی ثانیه |
خروجی های باینری
| عدد | 4 |
| تایپ کنید | تماس بیکار |
| شکستن ظرفیت | 250VAC/0.5A، 250VDC/0.2A |
ژنراتورهای عمومی
| فرکانس | محدوده: 0 تا 1200 هرتز |
| دقت:<1mHz(0~65Hz)،<10mHz(65~450Hz)،<20mHz(450~1200Hz) | |
| وضوح: 0.001 هرتز | |
| فاز | محدوده: -360 ° ~ + 360 ° |
| دقت: 0.1 درجه | |
| وضوح: 0.01 درجه | |
| هارمونیک | ترتیب برهم نهی: 2 تا 24 بار |
| اعوجاج: ≤0.5٪ |
منبع تغذیه
| ولتاژ ورودی اسمی | سفارشی (AC 220V/230V/120V±10%, 1 فاز) |
| فرکانس اسمی | 50/60 هرتز |
| جریان نامی | 10 آمپر در 230 ولت / 12 آمپر در 115 ولت |
| ارتباط | سوکت استاندارد AC (IEC 60320) |
متفرقه
| وزن | 18 کیلوگرم (39.68 پوند) |
| ابعاد (W x H x D، بدون دسته) | 405×300×164 میلی‌متر (15.94x11.81x6.46 اینچ) |
| پورت اتصال | 2 پورت USB2.0، 1 پورت اترنت |
سیستم تست رله 3 فاز اتوماتیک RELAYSTAR-806 سبک وزن است و حمل آن به محل آزمایش آسان است.کیت RELAYSTAR-806 و تمام لوازم جانبی در یک جعبه آلیاژ آلومینیومی با دسته و چرخ قرار داده شده است.
