| محل منبع: | چین |
| نام تجاری: | HAOMAI |
| گواهی: | ISO9001:2015, Type Test Report, Calibration Report |
| شماره مدل: | RELAYSTAR-1600 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | negotiation |
| جزئیات بسته بندی: | جعبه حمل و نقل + جعبه تخته سه لا |
| زمان تحویل: | 5-10 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 400 ست در ماه |
| نام محصول: | مجموعه تست رله حفاظتی، کیت تست رله، سیستم تست رله | خروجی فعلی: | 6x0…40A |
|---|---|---|---|
| ولتاژ خروجی: | 6x0…150 ولت | دقت خروجی: | ≤0.1٪ برای خروجی AC |
| Max. حداکثر output power توان خروجی: | 1x1000VA در 240A | عمل: | حالت محلی + حالت کامپیوتر |
| برجسته: | کیت تست تزریق ثانویه با عملکرد دوگانه,کیت تست تزریق ثانویه 40A,تست تزریق ثانویه 150 ولت برای رله حفاظتی |
||
مجموعه تست تزریق ثانویه شش فاز چند منظوره

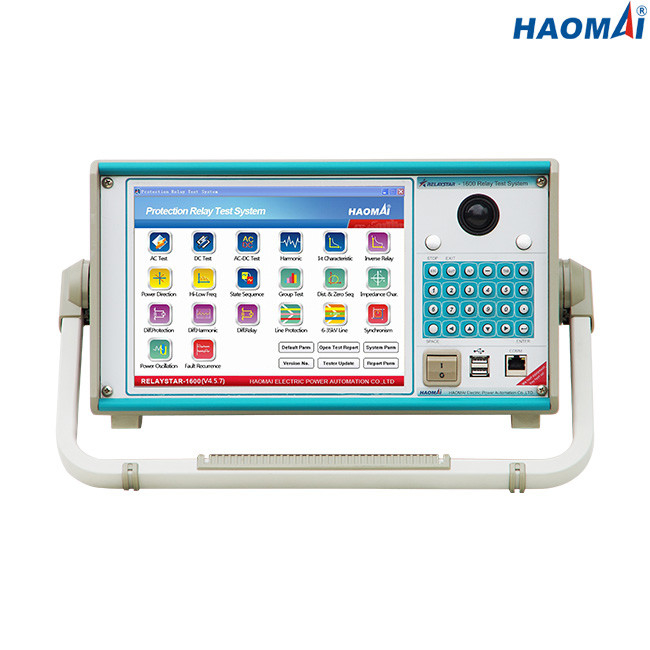

مدل: RELAYSTAR-1600
مجموعه تست تزریق ثانویه شش فاز RELAYSTAR-1600 یک مجموعه تست چند منظوره با 6 کانال خروجی جریان (6x0…40A) و 6 کانال خروجی ولتاژ (6x0…150V) است که در درجه اول برای تست ثانویه رله‌های حفاظتی در نظر گرفته شده است.تقریباً همه انواع رله‌های حفاظتی، مانند رله‌های حفاظتی الکترومکانیکی، حالت جامد و مبتنی بر ریزپردازنده، قابل آزمایش هستند.
مجموعه تست تزریق ثانویه شش فاز چند منظوره RELAYSTAR-1600 دارای قابلیت کنترل دستی توسط کامپیوتر صنعتی تعبیه شده و صفحه نمایش تمام رنگی TFT LCD است که به کاربر امکان می دهد تست های دستی، حالت پایدار و پویا را سریع و آسان انجام دهد و همچنین با استفاده از ماژول های تست از پیش تعیین شده داخلی برای اکثر رله های محبوب.
مجموعه تست تزریق ثانویه شش فاز چند منظوره RELAYSTAR-1600 را می توان برای انجام تست سرتاسری با مجموعه های تست تخصیص داده شده در پست های مختلف از طریق GPS داخلی آن هماهنگ کرد.
ویژگی های اصلی
1) خروجی جریان 6 فاز (6×40A) + ولتاژ 6 فاز (6×150V)
2) کامپیوتر صنعتی تعبیه شده با صفحه نمایش LCD 10.4 اینچی
3) هم تست محلی و هم تست از راه دور کامپیوتر موجود است
4) توان خروجی بالا 1x1000VA در 240A
5) نظارت و ضبط شکل موج داخلی
6) انجام تست پایان به انتها از طریق GPS داخلی
7) خروجی Aux DC
8) نرم افزار تست RELAYSTAR کاملا کاربردی
9) تسهیلات واردات و صادرات RIO
10) ایجاد خودکار گزارش آزمون
داده های تکنیکی
مولد جریان
| محدوده تنظیم | 6 فاز AC(LN) | 6x0…40A |
| AC (LN) 3 فاز | 3x0…80A | |
| AC (LL-LN) 1 فاز | 1x0…240A | |
| DC(LN) | 6x0…±20 A | |
| قدرت | 6 فاز AC(LN) | 6x300VA در 40A |
| AC (LN) 3 فاز | 3x450VA در 80A | |
| AC (LL-LN) 1 فاز | 1x1000VA در 240A | |
| DC(LN) | 6x120VA در 20A | |
| دقت | AC: ±1mA(≤0.2A)، ≤0.1% (0.2~40A) | |
| DC: ± 5mA (0.2~0.5A)، ≤0.2% (0.5~20A) | ||
| وضوح | 1 میلی آمپر | |
ژنراتور ولتاژ
| محدوده تنظیم | 6 فاز AC(LN) | 6x0…150 ولت |
| AC (LN) 3 فاز | 3x0…300 ولت | |
| DC(LN) | 6x0…±175 ولت | |
| قدرت | 6 فاز AC(LN) | 6x80VA در 150V |
| AC (LN) 3 فاز | 3x100VA در 300V | |
| DC(LN) | 6x80VA در 175V | |
| دقت | AC: ±2mV (0.2~2V)، ≤0.1% (2~150V) | |
| DC: ± 10mV (0.5~5V)، ≤0.2% (5~175V) | ||
| وضوح | 1 میلی ولت | |
منبع تغذیه کمکی DC
| محدوده ولتاژ | 110 ولت/220 ولت (حداکثر 1.5 آمپر) |
| قدرت | حداکثر 165VA/330VA |
ورودی های باینری
| عدد | 10 |
| ویژگی های ورودی | تماس بیکار یا تماس بدون پتانسیل |
| ویژگی های آستانه | "0": 0 تا 6 ولت؛"1": 12 ولت تا 250 ولت |
| حداکثراندازه گیری زمان | 999999.999s |
| دقت زمان | ± 1 میلی ثانیه |
| وضوح زمان | 1 میلی ثانیه |
خروجی های باینری
| عدد | 8 |
| تایپ کنید | تماس بیکار |
| شکستن ظرفیت | 250VAC/0.5A، 250VDC/0.2A |
مانیتورینگ و ضبط داخلی
| نظارت بر | جریان ها و خروجی های ولتاژ |
| در حال ضبط | خروجی های آنالوگ، وضعیت ورودی/خروجی های باینری |
| حالت | نظارت زمان واقعی، هیچ سیم کشی خارجی مورد نیاز نیست |
| طول ضبط | نامحدود (تا زمانی که حافظه داخلی پر شود) |
ژنراتورهای عمومی
| فرکانس | محدوده: 0 تا 1200 هرتز |
| دقت:<1mHz(0~65Hz)؛<10mHz(65~450Hz)<20mHz(450~1200Hz) | |
| وضوح: 0.001 هرتز | |
| فاز | محدوده: -360 ° ~ + 360 ° |
| دقت: 0.1 درجه | |
| وضوح: 0.01 درجه | |
| هارمونیک | ترتیب برهم نهی: 2 تا 24 بار |
| اعوجاج: ≤0.5٪ |
منبع تغذیه
| ولتاژ ورودی اسمی | سفارشی (AC 220V/230V/120V±10%, 1 فاز) |
| فرکانس اسمی | 50/60 هرتز |
| جریان نامی | 10 آمپر در 230 ولت / 12 آمپر در 115 ولت |
| ارتباط | سوکت استاندارد AC (IEC 60320) |
شرایط محیطی
| دمای عملیات | 0 ... +50 درجه سانتیگراد (+32 ... +122 درجه فارنهایت) |
| دمای ذخیره سازی | -25 ... +70 درجه سانتی گراد (-13 ... +158 درجه فارنهایت) |
| محدوده رطوبت | رطوبت نسبی 5 ... 95 درصد، غیر متراکم |
| لرزش | IEC 60068-2-6 (20m/s2 در 10 ... 150 هرتز) |
متفرقه
| وزن | 18 کیلوگرم (39.68 پوند) |
| ابعاد (W x H x D، بدون دسته) | 420×360×210 میلی‌متر (16.54x14.17x8.27 اینچ) |
| پورت اتصال | 2 پورت USB2.0، 1 پورت اترنت |
مجموعه تست تزریق ثانویه شش فاز چند منظوره RELAYSTAR-1600 ابزار قابل حمل و قابل اعتمادی برای تست رله های حفاظتی در پست ها می باشد.
