Name: کیت تست رله تزریق ثانویه جریان هوشمند 18 کیلوگرمی با GPS داخلی
Brand: HAOMAI
SKU: RELAYSTAR-806

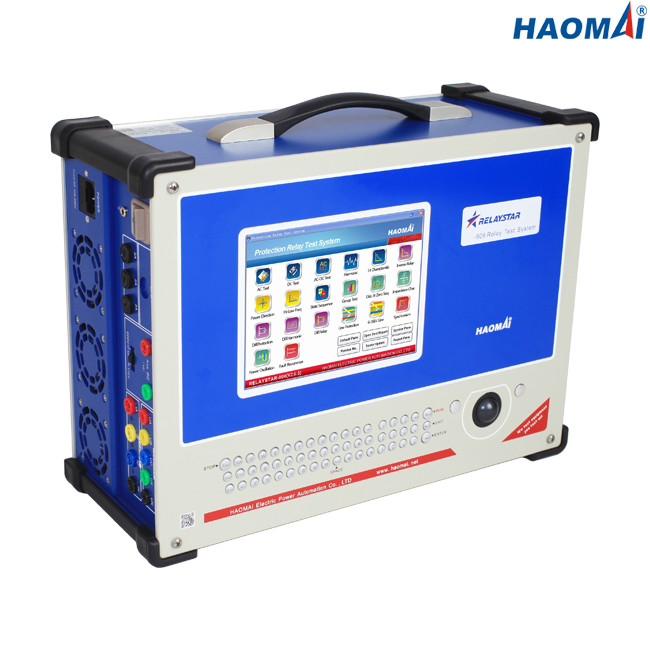

کیت تست رله تزریق ثانویه جریان هوشمند 18 کیلوگرمی با GPS داخلی

جزئیات محصول:

محل منبع:	چین
نام تجاری:	HAOMAI
گواهی:	ISO9001:2015, Type Test Report, Calibration Report
شماره مدل:	RELAYSTAR-806

پرداخت:

مقدار حداقل تعداد سفارش:	1 مجموعه
قیمت:	negotiation
جزئیات بسته بندی:	جعبه حمل و نقل + جعبه تخته سه لا
زمان تحویل:	5-10 روز کاری
شرایط پرداخت:	T/T
قابلیت ارائه:	400 ست در ماه

مخاطب

توضیحات محصول جزئیات

نام محصول:	تستر رله، سیستم تست رله، مجموعه تست رله حفاظتی	خروجی جریان 3 فاز:	3×0…40A
خروجی ولتاژ 4 فاز:	4×0…150 ولت	دقت خروجی AC:	≤0.1٪
IPC تعبیه شده با صفحه نمایش LCD:	در دسترس	تست پایان به انتها:	از طریق GPS داخلی
برجسته:	کیت تست رله تزریق ثانویه هوشمند , کیت تست رله تزریق ثانویه 18 کیلوگرم , کیت تست تزریق جریان ثانویه GPS

مجموعه کامل تست تزریق ثانویه 3 فاز
مدل: RELAYSTAR-806
RELAYSTAR-806 یک مجموعه تست تزریق ثانویه 3 فاز یکپارچه برای تست رله های حفاظتی است که می تواند جریان 3 فاز (3x0…40A) و ولتاژ 4 فاز (4x0…150V) را تولید کند.استفاده از آن آسان است، بسیار قابل اعتماد است و طیف وسیعی از برنامه ها را پوشش می دهد.
سیستم نرم افزار محلی مجموعه تست تزریق ثانویه 3 فاز RELAYSTAR-806 بر اساس سیستم ویندوز طراحی شده است.می توان آن را با رایانه صنعتی تعبیه شده با صفحه نمایش LCD 8 اینچی TFT یا با نرم افزار آزمایشی که روی رایانه شخصی اجرا می شود، کار کرد.

ویژگی های اصلی
1) خروجی جریان 3 فاز (3×40A) + ولتاژ 4 فاز (4×150V)
2) کامپیوتر صنعتی تعبیه شده با صفحه نمایش LCD 8 اینچی
3) هم تست محلی و هم تست از راه دور کامپیوتر موجود است
4) تقویت کننده توان خطی با کارایی بالا
5) تست پایان به پایان با GPS داخلی
6) کمکی مستقلدی سی
7) محافظت از خود هوشمند
8) ماژول های آزمایشی فراوان

داده های تکنیکی
مولد جریان

محدوده تنظیم	AC (LN) 3 فاز	3x0…40A
	AC (LL-LN) 1 فاز	1x0…120A
	DC(LN)	3x…±10A
	AC (LN) 3 فاز	3x300VA در 40A
قدرت	AC (LL-LN) 1 فاز	1x1000VA در 120A
	DC(LN)	3x120VA در 10A
دقت	AC: ±1mA(≤0.2A)، ≤0.1% (0.2~40A)
دقت	DC: ± 5mA (0~0.5A)، ≤0.2% (0.5~10A)
وضوح	1 میلی آمپر

ژنراتور ولتاژ

محدوده تنظیم	AC (LN) 4 فاز	4×0…150 ولت
	AC(LL) 1 فاز	1x0…300 ولت
	DC(LN)	3x…±160 ولت
قدرت	AC (LN) 4 فاز	4x70VA در 150V
	AC(LL) 1 فاز	1x140VA در 300V
	DC(LN)	3x80VA در 160V
دقت	AC: ±2mV (0.2~2V)، ≤0.1% (2~150V)
	DC: ± 10mV (0~5V)، ≤0.2% (5~160V)
وضوح	1 میلی ولت

منبع تغذیه کمکی DC

محدوده ولتاژ	110 ولت/220 ولت (حداکثر 1.5 آمپر)
قدرت	حداکثر 165VA/330VA

ورودی های باینری

عدد	8
ویژگی های ورودی	تماس بیکار یا تماس بدون پتانسیل
ویژگی های آستانه	"0": 0 تا 6 ولت؛"1": 12 ولت تا 250 ولت
حداکثراندازه گیری زمان	999999.999s
دقت زمان	± 1 میلی ثانیه
وضوح زمان	1 میلی ثانیه

خروجی های باینری

عدد	4
تایپ کنید	تماس بیکار
شکستن ظرفیت	250VAC/0.5A، 250VDC/0.2A

ژنراتورهای عمومی

فرکانس	محدوده: 0 تا 1200 هرتز
	دقت:<1mHz(0~65Hz)،<10mHz(65~450Hz)،<20mHz(450~1200Hz)
	وضوح: 0.001 هرتز
فاز	محدوده: -360 ° ~ + 360 °
	دقت: 0.1 درجه
	وضوح: 0.01 درجه
هارمونیک	ترتیب برهم نهی: 2 تا 24 بار
هارمونیک	اعوجاج: ≤0.5٪

منبع تغذیه

ولتاژ ورودی اسمی	سفارشی (AC 220V/230V/120V/127V±10%, 1 فاز)
فرکانس اسمی	50/60 هرتز
جریان نامی	10 آمپر در 230 ولت / 12 آمپر در 115 ولت
ارتباط	سوکت استاندارد AC (IEC 60320)

شرایط محیطی

دمای عملیات	0 ... +50 درجه سانتیگراد (+32 ... +122 درجه فارنهایت)
دمای ذخیره سازی	-25 ... +70 درجه سانتی گراد (-13 ... +158 درجه فارنهایت)
محدوده رطوبت	رطوبت نسبی 5 ... 95 درصد، غیر متراکم
لرزش	IEC 60068-2-6 (20m/s2 در 10 ... 150 هرتز)

متفرقه

وزن	18 کیلوگرم (39.68 پوند)
ابعاد (W x H x D، بدون دسته)	405×300×164 میلی‌متر (15.94x11.81x6.46 اینچ)
پورت اتصال	2 پورت USB2.0، 1 پورت اترنت

استانداردهای ایمنی، سازگاری الکترومغناطیسی

EMC	این محصول به دستورالعمل سازگاری الکترومغناطیسی (EMC) 2004/108/EC (مطابق با CE) پایبند است.
	IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3
ایمنی	این محصول به دستورالعمل ولتاژ پایین 2006/95/EC (مطابق با CE) پایبند است.
	IEC 61010-1

طراحی فشرده و تقویت کننده توان خطی با کارایی بالا، مجموعه تست تزریق ثانویه 3 فاز RELAYSTAR-806 را برای آزمایش و راه اندازی کار در سیستم های توزیع و صنعتی مناسب می کند.
