مجموعه تست تزریق ثانویه 6 فاز پرقدرت

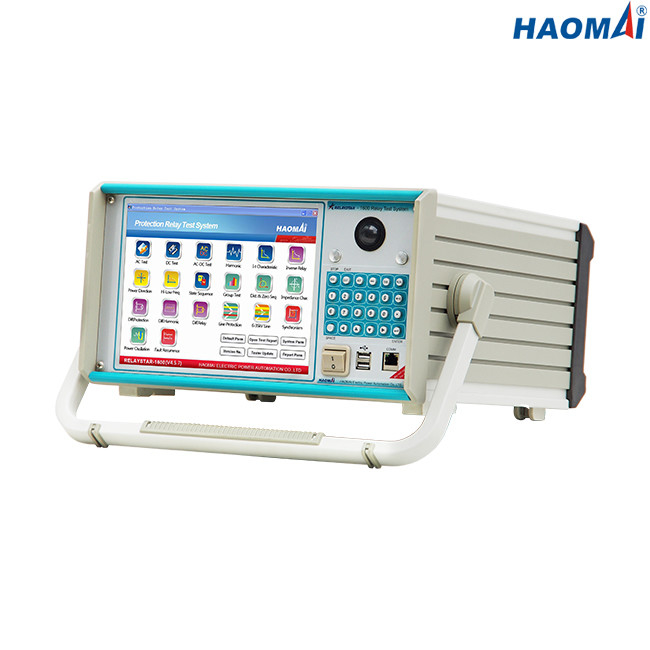

مدل: RELAYSTAR-1600
RELAYSTAR-1600 یک مجموعه تست تزریق ثانویه 6 فاز برای آزمایش همه نسل ها و انواع رله های حفاظتی است که می تواند جریان 6 فاز (6x0…40A) و ولتاژ 6 فاز (6x0…150V) را تولید کند.منبع جریان قدرتمند آن (6x0…40A, 6x300VA؛ 1x0…240A, 1x1000VA) قادر به آزمایش رله های الکترومکانیکی با بار بالا با نیازهای توان بسیار بالا است.
مجموعه تست تزریق ثانویه 6 فاز RELAYSTAR-1600 را می توان برای انجام تست سرتاسری با مجموعه های آزمایشی اختصاص داده شده در پست های مختلف از طریق GPS داخلی آن هماهنگ کرد.
سیستم نرم افزاری محلی مجموعه تست تزریق ثانویه 6 فاز RELAYSTAR-1600 بر اساس سیستم ویندوز طراحی شده است.می توان آن را با رایانه صنعتی تعبیه شده با صفحه نمایش 10.4 اینچی TFT LCD یا با نرم افزار آزمایشی که روی رایانه شخصی اجرا می شود، کار کرد.
ویژگی های اصلی:
1) خروجی جریان 6 فاز (6×40A) + ولتاژ 6 فاز (6×150V)
2) کامپیوتر صنعتی تعبیه شده با صفحه نمایش LCD 10.4 اینچی
3) هم تست محلی و هم تست از راه دور کامپیوتر موجود است
4) تقویت کننده توان خطی با کارایی بالا
5) نظارت و ضبط داخلی
6) تست پایان به پایان با GPS داخلی
7) محافظت از خود هوشمند
8) ماژول های آزمایشی فراوان
داده های تکنیکی
مولد جریان
| محدوده تنظیم | 6 فاز AC(LN) | 6x0…40A |
| AC (LN) 3 فاز | 3x0…80A | |
| AC (LL-LN) 1 فاز | 1x0…240A | |
| DC(LN) | 6x0…±20 A | |
| قدرت | 6 فاز AC(LN) | 6x300VA در 40A |
| AC (LN) 3 فاز | 3x450VA در 80A | |
| AC (LL-LN) 1 فاز | 1x1000VA در 240A | |
| DC(LN) | 6x120VA در 20A | |
| دقت | AC: ±1mA(≤0.2A)، ≤0.1% (0.2~40A) | |
| DC: ± 5mA (0.2~0.5A)، ≤0.2% (0.5~20A) | ||
| وضوح | 1 میلی آمپر | |
ژنراتور ولتاژ
| محدوده تنظیم | AC (LN) 6 فاز | 6x0…150 ولت |
| AC (LN) 3 فاز | 3x0…300 ولت | |
| DC(LN) | 6x0…±175 ولت | |
| قدرت | 6 فاز AC(LN) | 6x80VA در 150V |
| AC (LN) 3 فاز | 3x100VA در 300V | |
| DC(LN) | 6x80VA در 175V | |
| دقت | AC: ±2mV (0.2~2V)، ≤0.1% (2~150V) | |
| DC: ± 10mV (0.5~5V)، ≤0.2% (5~175V) | ||
| وضوح | 1 میلی ولت | |
منبع تغذیه کمکی DC
| محدوده ولتاژ | 110 ولت/220 ولت (حداکثر 1.5 آمپر) |
| قدرت | حداکثر 165VA/330VA |
ورودی های باینری
| عدد | 10 |
| ویژگی های ورودی | تماس بیکار یا تماس بدون پتانسیل |
| ویژگی های آستانه | "0": 0 تا 6 ولت؛"1": 12 ولت تا 250 ولت |
| حداکثراندازه گیری زمان | 999999.999s |
| دقت زمان | ± 1 میلی ثانیه |
| وضوح زمان | 1 میلی ثانیه |
خروجی های باینری
| عدد | 8 |
| تایپ کنید | تماس بیکار |
| شکستن ظرفیت | 250VAC/0.5A، 250VDC/0.2A |
مانیتورینگ و ضبط داخلی
| نظارت بر | جریان ها و خروجی های ولتاژ |
| در حال ضبط | خروجی های آنالوگ، وضعیت ورودی/خروجی های باینری |
| حالت | نظارت زمان واقعی، هیچ سیم کشی خارجی مورد نیاز نیست |
| طول ضبط | نامحدود (تا زمانی که حافظه داخلی پر شود) |
ژنراتورهای عمومی
| فرکانس | محدوده: 0 تا 1200 هرتز |
| دقت:<1mHz(0~65Hz)؛<10mHz(65~450Hz)<20mHz(450~1200Hz) | |
| وضوح: 0.001 هرتز | |
| فاز | محدوده: -360 ° ~ + 360 ° |
| دقت: 0.1 درجه | |
| وضوح: 0.01 درجه | |
| هارمونیک | ترتیب برهم نهی: 2 تا 24 بار |
| اعوجاج: ≤0.5٪ |
منبع تغذیه
| ولتاژ ورودی اسمی | سفارشی (AC 220V/230V/120V±10%, 1 فاز) |
| فرکانس اسمی | 50/60 هرتز |
| جریان نامی | 10 آمپر در 230 ولت / 12 آمپر در 115 ولت |
| ارتباط | سوکت استاندارد AC (IEC 60320) |
شرایط محیطی
| دمای عملیات | 0 ... +50 درجه سانتیگراد (+32 ... +122 درجه فارنهایت) |
| دمای ذخیره سازی | -25 ... +70 درجه سانتی گراد (-13 ... +158 درجه فارنهایت) |
| محدوده رطوبت | رطوبت نسبی 5 ... 95 درصد، غیر متراکم |
| لرزش | IEC 60068-2-6 (20m/s2 در 10 ... 150 هرتز) |
متفرقه
| وزن | 18 کیلوگرم (39.68 پوند) |
| ابعاد (W x H x D، بدون دسته) | 420×360×210 میلی‌متر (16.54x14.17x8.27 اینچ) |
| پورت اتصال | 2 پورت USB2.0، 1 پورت اترنت |
استانداردهای ایمنی، سازگاری الکترومغناطیسی
| EMC | این محصول به دستورالعمل سازگاری الکترومغناطیسی (EMC) 2004/108/EC (مطابق با CE) پایبند است. |
| IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3 | |
| ایمنی | این محصول به دستورالعمل ولتاژ پایین 2006/95/EC (مطابق با CE) پایبند است. |
| IEC 61010-1 |
مجموعه تست تزریق ثانویه 6 فاز RELAYSTAR-1600 یک انتخاب عالی برای مهندسین تست و راه اندازی برای انجام تست رله حفاظتی در محل است.
