| محل منبع: | چین |
| نام تجاری: | HAOMAI |
| گواهی: | ISO9001:2015, Calibration Report |
| شماره مدل: | RELAYSTAR-H60 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | negotiation |
| جزئیات بسته بندی: | جعبه حمل و نقل + جعبه تخته سه لا |
| زمان تحویل: | 5-10 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 400 ست در ماه |
| نام محصول: | مجموعه تست رله حفاظتی، کیت تست رله، سیستم تست رله | خروجی فعلی: | 6x0…32A |
|---|---|---|---|
| ولتاژ خروجی: | 4×0…300 ولت | دقت خروجی: | ≤0.05% برای خروجی AC |
| تست پایان به انتها: | توسط GPS داخلی | عمل: | کامپیوتر خارجی |
| برجسته: | مجموعه تست تزریق ثانویه HAOMAI,مجموعه تست تزریق ثانویه 4x300 ولت,تجهیزات تست رله حفاظت فاز 6 |
||

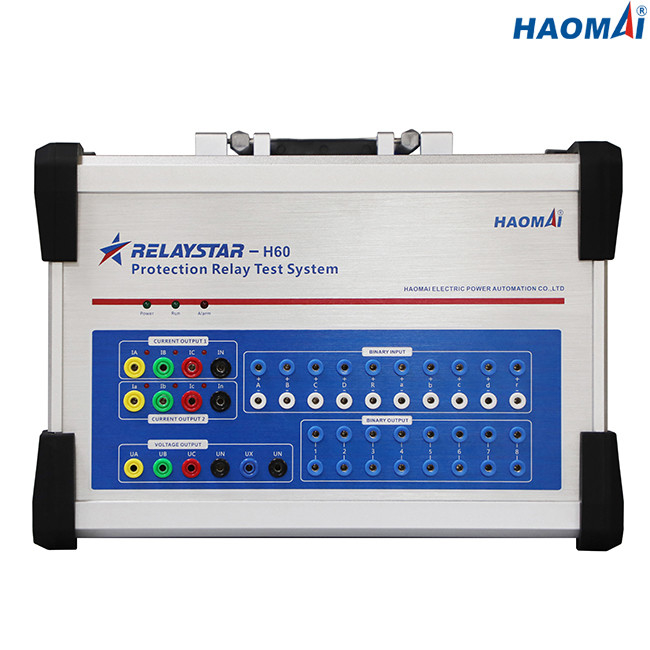

مجموعه تست تزریق ثانویه شش فاز ولتاژ بالا
مدل: RELAYSTAR-H60
مجموعه تست تزریق ثانویه شش فاز ولتاژ بالا RELAYSTAR-H60 مجموعه تست رله حفاظتی قابل حمل برای آزمایش رله های حفاظتی الکترومکانیکی، حالت جامد و ریزپردازنده است.
RELAYSTAR-H60 می تواند جریان شش فاز و ولتاژ چهار فاز را تولید کند.هر کانال خروجی مستقل است و مقدار جریان و ولتاژ، زاویه فاز و فرکانس را می توان آزادانه تنظیم کرد.
دقت خروجی AC RELAYSTAR-H60 بسیار بالاتر است، تا 0.05%.
RELAYSTAR-H60 را می توان توسط نرم افزار RELAYSTAR که روی لپ تاپ با سیستم عامل ویندوز اجرا می شود کنترل و راه اندازی کرد.
RELAYSTAR-H60 را می توان برای انجام تست های انتها به انتها با مجموعه های تست تخصیص داده شده در پست های مختلف از طریق GPS داخلی آن هماهنگ کرد.
ویژگی های اصلی
1) جریان 6 فاز (6×32A) + ولتاژ 4 فاز (4×300V) خروجی
2) دقت خروجی بالاتر (≤0.05٪ برای خروجی AC)
3) آزمایش پایان به پایان از طریق GPS داخلی
4) نظارت و ضبط داخلی
5) تسهیلات واردات و صادرات RIO
6) نمایش وکتور آنلاین
7) ورودی های باینری و خروجی های باینری فراوان
8) خروجی AUX DC قابل تنظیم 0-300 ولت
9) نرم افزار تست قدرتمند RELAYSTAR
10) ارتقاء نرم افزار به صورت رایگان
داده های تکنیکی
مولد جریان
| محدوده تنظیم | AC (LN) 6 فاز | 6x0…32A |
| AC (LN) 3 فاز | 3x0…64A | |
| AC (LL-LN) 1 فاز | 1x0…192A | |
| DC(LN) | 6x0…±15A | |
| قدرت | AC (LN) 6 فاز | 6x240VA در 32A |
| AC (LN) 3 فاز | 3x400VA در 64A | |
| AC (LL-LN) 1 فاز | 1x750VA در 192A | |
| DC(LN) | 6x240VA در 15A | |
| دقت | AC: ± 2.5mA (≤0.5A)، ≤0.05% (0.5~32A) | |
| DC: ≤0.1٪ | ||
| وضوح | 1 میلی آمپر | |
ژنراتور ولتاژ
| محدوده تنظیم | AC (LN) 4 فاز | 4×0…300 ولت |
| AC(LL) 1 فاز | 1x0…600 ولت | |
| DC(LN) | 4x0…±300 ولت | |
| قدرت | AC (LN) 4 فاز | 4x80VA در 300V |
| AC(LL) 1 فاز | 1x160VA در 600V | |
| DC(LN) | 4x80VA در 300V | |
| دقت | AC: ±5mV (≤5V)، ≤0.05% (5~300V) | |
| DC: ≤0.1٪ | ||
| وضوح | 1 میلی ولت | |

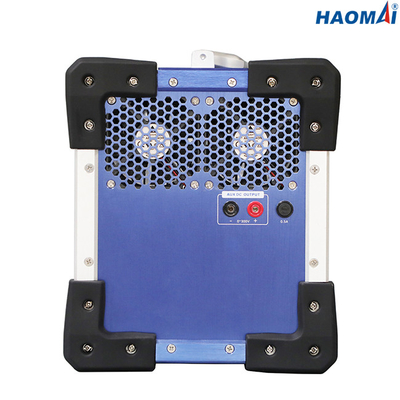

منبع تغذیه کمکی DC
| محدوده ولتاژ | 0-300 ولت |
| دقت خروجی | ≤0.5٪ |
| قدرت | حداکثر 160 VA |
ورودی های باینری
| عدد | 10 |
| ویژگی های ورودی | تماس بیکار یا تماس بدون پتانسیل |
| ویژگی های آستانه | "0": 0-6V;"1": 11 ولت - 250 ولت |
| حداکثراندازه گیری زمان | 999999.999s |
| دقت زمان | ≤0.1 میلی‌ثانیه |
| وضوح زمان | 0.1 میلی‌ثانیه |
خروجی های باینری
| عدد | 8 |
| تایپ کنید | تماس بیکار |
| شکستن ظرفیت | 250VAC/0.5A، 250VDC/0.2A |
ورودی اندازه گیری ولتاژ DC
| محدوده اندازه گیری | 0 ... ± 10 ولت |
| دقت | خطا < 0.02 % rg.نوع، < 0.05 % rg.گوار |
ورودی اندازه گیری جریان DC
| محدوده اندازه گیری | 0 ... ± 20 میلی آمپر |
| دقت | خطا < 0.02 % rg.نوع، < 0.05 % rg.گوار |
مانیتورینگ و ضبط داخلی
| نظارت بر | خروجی جریان 6 فاز و ولتاژ 4 فاز |
| در حال ضبط | خروجی های آنالوگ |
| حالت | نظارت زمان واقعی، هیچ سیم کشی خارجی مورد نیاز نیست |
| طول ضبط | نامحدود (تا زمانی که حافظه داخلی پر شود) |
ژنراتورهای عمومی
| فرکانس | محدوده: 0 تا 1200 هرتز |
| دقت:<1mHz(0~65Hz)،<2mHz(65~450Hz)،<5mHz(450~1200Hz) | |
| وضوح: 0.001 هرتز | |
| فاز | محدوده: -360 ° ~ + 360 ° |
| دقت: 0.1 درجه | |
| وضوح: 0.1 درجه | |
| هارمونیک | ترتیب برهم نهی: 2 تا 24 بار |
| اعوجاج: ≤0.5٪ |

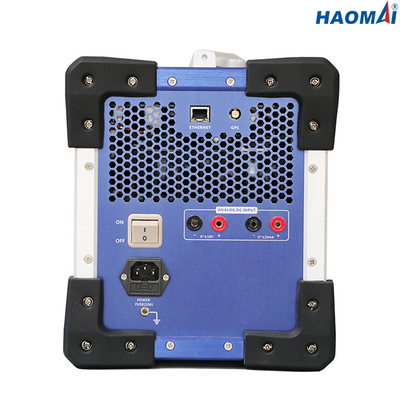

منبع تغذیه
| ولتاژ ورودی اسمی | AC220V/230V±10%, 1 فاز |
| فرکانس اسمی | 50/60 هرتز |
| جریان نامی | 10 آمپر در 230 ولت |
| ارتباط | سوکت استاندارد AC (IEC 60320) |
متفرقه
| وزن | 14.8 کیلوگرم (32.63 پوند) |
| ابعاد (W x H x D، بدون دسته) | 392x272x237mm (15.43x10.71x9.33 اینچ) |
| پورت اتصال | 1 پورت اترنت |
شرایط محیطی
| دمای عملیات | 0 ... +50 درجه سانتیگراد (+32 ... +122 درجه فارنهایت) |
| دمای ذخیره سازی | -25 ... +70 درجه سانتی گراد (-13 ... +158 درجه فارنهایت) |
| محدوده رطوبت | رطوبت نسبی 5 ... 95 درصد، غیر متراکم |
| لرزش | IEC 60068-2-6 (20m/s2 در 10 ... 150 هرتز) |
RELAYSTAR-H60 یک مجموعه تست تزریق ثانویه شش فازی برای آزمایش رله های حفاظتی الکترومکانیکی، حالت جامد و ریزپردازنده است.
