| محل منبع: | چین |
| نام تجاری: | HAOMAI |
| گواهی: | ISO9001:2015, Calibration Report |
| شماره مدل: | RELAYSTAR-H60 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | negotiation |
| جزئیات بسته بندی: | جعبه حمل و نقل + جعبه تخته سه لا |
| زمان تحویل: | 5-10 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 400 ست در ماه |
| نام محصول: | تستر رله، سیستم تست رله، مجموعه تست حفاظت | خروجی فعلی: | 6x0…32A |
|---|---|---|---|
| ولتاژ خروجی: | 4×0…300 ولت | دقت خروجی: | ≤0.05% برای خروجی AC |
| تست پایان به انتها: | توسط GPS داخلی | عمل: | کامپیوتر خارجی |
| برجسته: | مجموعه تست تزریق ثانویه 32A,مجموعه تست تزریق ثانویه 300 ولت,مجموعه تست تزریق جریان ثانویه فوق سبک |
||

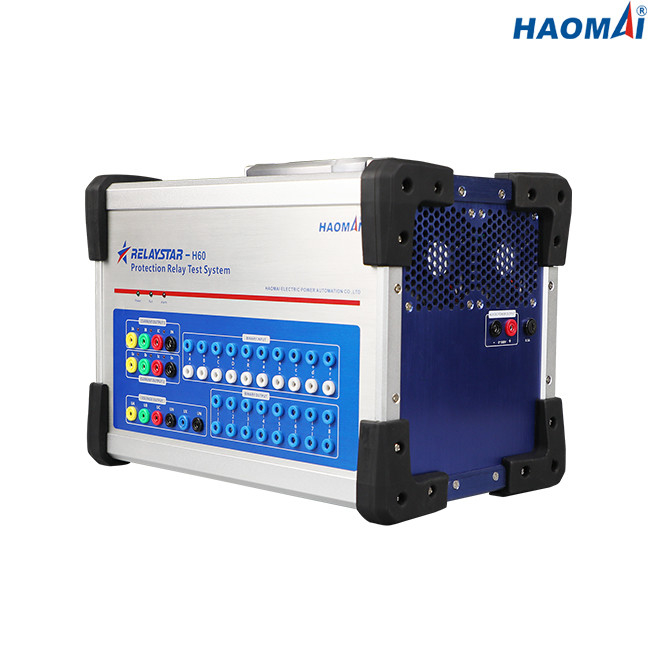

مجموعه تست تزریق ثانویه 6 فاز با دقت بالا
مدل: RELAYSTAR-H60
RELAYSTAR-H60 مجموعه تست تزریق ثانویه قابل حمل برای آزمایش اکثر انواع رله های حفاظتی چند منظوره مدرن است.این می تواند جریان 6 فاز (6×30A) و ولتاژ 4 فاز (4×300V) را تولید کند و دقت خروجی AC می تواند به 0.05٪ برسد.
RELAYSTAR-H60 می تواند به طور گسترده ای برای آزمایش رله های حفاظت دیفرانسیل ترانسفورماتور استفاده شود، زیرا از 6 ژنراتور جریان استفاده می کند.همچنین می توان از آن برای تست رله حفاظت ژنراتور دیفرانسیل و رله حفاظت دیفرانسیل خط استفاده کرد.
با کمک Transient، RELAYSTAR-H60 یک شکل موج ثبت شده توسط یک ضبط کننده اختلال ایجاد می کند.فرمت فایل پشتیبانی شده توسط Transient COMTRADE است.
ویژگی های اصلی
1) جریان 6 فاز (6×32A) + ولتاژ 4 فاز (4×300V) خروجی
2) دقت خروجی بالاتر (≤0.05٪ برای خروجی AC)
3) آزمایش پایان به پایان از طریق GPS داخلی
4) نظارت و ضبط داخلی
5) ورودی های باینری و خروجی های باینری فراوان
5) مستقل Aux.منبع تغذیه DC
6) نرم افزار تست قدرتمند RELAYSTAR
داده های تکنیکی
مولد جریان
| محدوده تنظیم | AC (LN) 6 فاز | 6x0…32A |
| AC (LN) 3 فاز | 3x0…64A | |
| AC (LL-LN) 1 فاز | 1x0…192A | |
| DC(LN) | 6x0…±15A | |
| قدرت | AC (LN) 6 فاز | 6x240VA در 32A |
| AC (LN) 3 فاز | 3x400VA در 64A | |
| AC (LL-LN) 1 فاز | 1x750VA در 192A | |
| DC(LN) | 6x240VA در 15A | |
| دقت | AC: ± 2.5mA (≤0.5A)، ≤0.05% (0.5~32A) | |
| DC: ≤0.1٪ | ||
| وضوح | 1 میلی آمپر | |
ژنراتور ولتاژ
| محدوده تنظیم | AC (LN) 4 فاز | 4×0…300 ولت |
| AC(LL) 1 فاز | 1x0…600 ولت | |
| DC(LN) | 4x0…±300 ولت | |
| قدرت | AC (LN) 4 فاز | 4x80VA در 300V |
| AC(LL) 1 فاز | 1x160VA در 600V | |
| DC(LN) | 4x80VA در 300V | |
| دقت | AC: ±5mV (≤5V)، ≤0.05% (5~300V) | |
| DC: ≤0.1٪ | ||
| وضوح | 1 میلی ولت | |
منبع تغذیه کمکی DC
| محدوده ولتاژ | 0-300 ولت |
| دقت خروجی | ≤0.5٪ |
| قدرت | حداکثر 160 VA |
ورودی های باینری
| عدد | 10 |
| ویژگی های ورودی | تماس بیکار یا تماس بدون پتانسیل |
| ویژگی های آستانه | "0": 0-6V;"1": 11 ولت - 250 ولت |
| حداکثراندازه گیری زمان | 999999.999s |
| دقت زمان | ≤0.1 میلی‌ثانیه |
| وضوح زمان | 0.1 میلی‌ثانیه |
خروجی های باینری
| عدد | 8 |
| تایپ کنید | تماس بیکار |
| شکستن ظرفیت | 250VAC/0.5A، 250VDC/0.2A |
ورودی اندازه گیری ولتاژ DC
| محدوده اندازه گیری | 0 ... ± 10 ولت |
| دقت | خطا < 0.02 % rg.نوع، < 0.05 % rg.گوار |
ورودی اندازه گیری جریان DC
| محدوده اندازه گیری | 0 ... ± 20 میلی آمپر |
| دقت | خطا < 0.02 % rg.نوع، < 0.05 % rg.گوار |
مانیتورینگ و ضبط داخلی
| نظارت بر | خروجی جریان 6 فاز و ولتاژ 4 فاز |
| در حال ضبط | خروجی های آنالوگ |
| حالت | نظارت زمان واقعی، هیچ سیم کشی خارجی مورد نیاز نیست |
| طول ضبط | نامحدود (تا زمانی که حافظه داخلی پر شود) |
ژنراتورهای عمومی
| فرکانس | محدوده: 0 تا 1200 هرتز |
| دقت:<1mHz(0~65Hz)،<2mHz(65~450Hz)،<5mHz(450~1200Hz) | |
| وضوح: 0.001 هرتز | |
| فاز | محدوده: -360 ° ~ + 360 ° |
| دقت: 0.1 درجه | |
| وضوح: 0.1 درجه | |
| هارمونیک | ترتیب برهم نهی: 2 تا 24 بار |
| اعوجاج: ≤0.5٪ |
منبع تغذیه
| ولتاژ ورودی اسمی | AC220V/230V±10%, 1 فاز |
| فرکانس اسمی | 50/60 هرتز |
| جریان نامی | 10 آمپر در 230 ولت |
| ارتباط | سوکت استاندارد AC (IEC 60320) |
متفرقه
| وزن | 14.8 کیلوگرم (32.63 پوند) |
| ابعاد (W x H x D، بدون دسته) | 392x272x237mm (15.43x10.71x9.33 اینچ) |
| پورت اتصال | 1 پورت اترنت |
شرایط محیطی
| دمای عملیات | 0 ... +50 درجه سانتیگراد (+32 ... +122 درجه فارنهایت) |
| دمای ذخیره سازی | -25 ... +70 درجه سانتی گراد (-13 ... +158 درجه فارنهایت) |
| محدوده رطوبت | رطوبت نسبی 5 ... 95 درصد، غیر متراکم |
| لرزش | IEC 60068-2-6 (20m/s2 در 10 ... 150 هرتز) |
مجموعه تست تزریق ثانویه 6 فاز با دقت بالا RELAYSTAR-H60 حفاظت خوبی دارد.تمام خروجی‌های جریان و ولتاژ کاملاً مقاوم در برابر اضافه بار و اتصال کوتاه هستند و در برابر سیگنال‌های گذرا با ولتاژ بالا خارجی و دمای بیش از حد محافظت می‌شوند.
HAOMAI 3 سال ضمانت کیفیت مجموعه تست تزریق ثانویه 6 فاز RELAYSTAR-H60 و نگهداری مادام العمر را ارائه می دهد.
