| محل منبع: | چین |
| نام تجاری: | HAOMAI |
| گواهی: | ISO9001:2015, Type Test Report, Calibration Report |
| شماره مدل: | RELAYSTAR-7000 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | negotiation |
| جزئیات بسته بندی: | جعبه حمل و نقل + جعبه تخته سه لا |
| زمان تحویل: | 10-15 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 400 ست در ماه |
| نام محصول: | مجموعه تست رله، کیت تست رله، مجموعه تست تزریق ثانویه | خروجی فعلی: | 6x0…30A |
|---|---|---|---|
| ولتاژ خروجی: | 6x0…150 ولت | دقت خروجی: | ≤0.1٪ برای خروجی AC |
| تست IEC 61850: | در دسترس | عمل: | حالت محلی + حالت کامپیوتر |
| برجسته: | سیستم تست رله ISO9001,سیستم تست رله IED,رله چند منظوره و کیت تست IED |
||

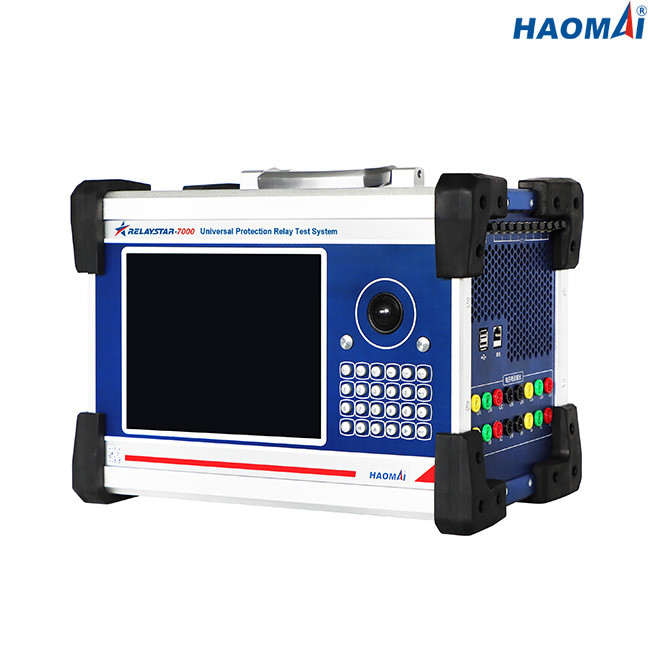

سیستم تست رله جهانی
مدل: RELAYSTAR-7000
RELAYSTAR-7000 یک سیستم تست چند منظوره و قابل حمل است که قادر به آزمایش طیف گسترده ای از رله های حفاظتی الکترومکانیکی، حالت جامد و ریزپردازنده، رله های اضافه بار موتور و IED بر اساس IEC 61850 است.
دستگاه را می توان به صورت دستی از طریق رایانه داخلی صنعتی و رابط کاربری صفحه نمایش LCD 9.7 اینچی TFT یا نرم افزار راه دور RELAYSTAR بر روی رایانه شخصی اجرا کرد.
رابط کاربری داخلی دارای یک صفحه نمایش TFT LCD با وضوح بالا، وضوح بالا، بزرگ و آسان برای خواندن کامل است که مقادیر اندازه گیری شده مانند آمپرهای AC و DC، ولت های AC و DC و زمان را در هر دو ثانیه و چرخه نمایش می دهد.بسته به نوع تست انتخاب شده، مقادیر دیگری مانند زاویه فاز، فرکانس، وات، VA یا ضریب توان ممکن است نمایش داده شوند.
ویژگی های اصلی
1) طراحی یکپارچه برای آزمایش انواع رله های حفاظتی و IED
2) هم تست محلی و هم تست از راه دور کامپیوتر موجود است
3) 6 کانال جریان و 6 کانال ولتاژ قابل تبدیل
4) نظارت و ضبط داخلی
5) قابلیت آزمایش انتها به انتها همگام شده توسط ماهواره GPS پویا
6) چهار حالت همگام سازی زمانی: GPS داخلی، کد IRIG-B، PPS و IEEE1588
7) قابلیت تست IEC 61850
داده های تکنیکی
جریان عمومی و ولتاژ خروجی
| مولد جریان | محدوده تنظیم | 6 فاز AC(LN): 6x0…30A |
| DC(LN): 6x0…±10 A | ||
| قدرت | 6 فاز AC(LN): 6x450VA در 30A | |
| DC(LN): 6x120VA در 10A | ||
| دقت | AC:±1mA(≤0.2A)، ≤0.1% (0.2~30A) | |
| DC: ± 5mA (0.2~0.5A)، ≤0.2% (0.5~10A) | ||
| وضوح | 1 میلی آمپر | |
| ژنراتور ولتاژ | محدوده تنظیم | 6 فاز AC(LN): 6x0…150V |
| DC(LN): 6x0…±160V | ||
| قدرت | 6 فاز AC(LN): 6x80VA در 150V | |
| DC(LN): 6x80VA در 160V | ||
| دقت | AC: ±2mV (0.2~2V)، ≤0.1% (2~150V) | |
| DC: ± 10mV (0.5~5V)، ≤0.2% (5~160V) | ||
| وضوح | 1 میلی ولت | |
| ژنراتورهای عمومی | فرکانس | محدوده: 0 تا 1200 هرتز |
| دقت:<1mHz(0~65Hz)، <10mHz(65~450Hz)،<20mHz(450~1200Hz) | ||
| وضوح: 0.001 هرتز | ||
| فاز | محدوده: -360 ° ~ + 360 ° | |
| دقت: 0.1 درجه | ||
| وضوح: 0.01 درجه | ||
| هارمونیک | ترتیب برهم نهی: 2 تا 24 بار | |
| اعوجاج: ≤0.5٪ |
رابط های ارتباطی اترنت
| حالت | 10/100 Base-TX (10/100 مگابیت، جفت تابیده، متقاطع خودکار) |
| تعداد پورت | 2 |
| نوع رابط | RJ45 |
| نشانگر وضعیت | لامپ های ال ای دی |
رابط های ارتباطی فیبر نوری
| حالت | 100Base-FX (100 مگابیت، فیبر نوری، فول دوبلکس) |
| تعداد پورت | 8 |
| نوع رابط | LC |
| نوع فیبر | 62.5/125μm (فیبر چند حالته) |
| طول موج | 1310 نانومتر |
| فاصله انتقال | > 1 کیلومتر |
| نشانگر وضعیت | لامپ های ال ای دی |
رابط های FT3
| تعداد پورت | 9 (8 برای ارسال، 1 برای دریافت) |
| نوع رابط | ST |
| نوع فیبر | 62.5/125μm (فیبر چند حالته) |
| طول موج | 850 نانومتر |
ورودی های باینری
| عدد | 8 |
| تایپ کنید | تماس بدون پتانسیل یا تماس بیکار (شناسایی خودکار) |
| ویژگی های آستانه | "0": 0 تا 6 ولت؛"1": 12 ولت تا 250 ولت |
خروجی های باینری
| عدد | 4 |
| تایپ کنید | تماس بیکار |
| شکستن ظرفیت | 250VAC/0.5A;250VDC/0.2A |
مانیتورینگ و ضبط داخلی
| نظارت بر | جریان ها و خروجی های ولتاژ |
| در حال ضبط | خروجی های آنالوگ، وضعیت ورودی/خروجی های باینری |
| حالت | نظارت زمان واقعی، هیچ سیم کشی خارجی مورد نیاز نیست |
| طول ضبط | نامحدود (تا زمانی که حافظه داخلی پر شود) |
منبع تغذیه
| ولتاژ ورودی اسمی | سفارشی (AC230V/120V±10%, 1 فاز) |
| فرکانس اسمی | 50/60 هرتز |
| جریان نامی | 10 آمپر در 230 ولت / 12 آمپر در 120 ولت |
| ارتباط | سوکت استاندارد AC (IEC 60320) |
شرایط محیطی
| دمای عملیات | 0 ... +50 درجه سانتیگراد (+32 ... +122 درجه فارنهایت) |
| دمای ذخیره سازی | -25 ... +70 درجه سانتی گراد (-13 ... +158 درجه فارنهایت) |
| محدوده رطوبت | رطوبت نسبی 5 ... 95 درصد، غیر متراکم |
| لرزش | IEC 60068-2-6 (20m/s2 در 10 ... 150 هرتز) |
متفرقه
| وزن | 19.5 کیلوگرم (42.99 پوند) |
| ابعاد (W x H x D، بدون دسته) | 405×295×250mm (15.94x11.61x9.84 اینچ) |
سیستم تست رله یونیورسال RELAYSTAR-7000 در محیط هایی که حفاظت بر اساس عددی و ارتباطی دارند مناسب ترین است.با دقت فوق العاده بالایی که دارد، همچنین یک کالیبراتور مبتنی بر منبع ایده آل برای انواع دستگاه های اندازه گیری مانند PQ متر و PMU است.
سیستم تست رله جهانی RELAYSTAR-7000 دارای حفاظت کامل است.تمام خروجی‌های جریان و ولتاژ کاملاً مقاوم در برابر اضافه بار و اتصال کوتاه هستند و در برابر سیگنال‌های گذرا با ولتاژ بالا خارجی و دمای بیش از حد محافظت می‌شوند.
سیستم تست رله جهانی RELAYSTAR-7000 بارها برنده مناقصه SGCC (شرکت شبکه دولتی چین) شد.عکس های تست میدانی مانند تصاویر زیر نشان داده شده است.
