| محل منبع: | چین |
| نام تجاری: | HAOMAI |
| گواهی: | ISO9001:2015, Type Test Report, Calibration Report |
| شماره مدل: | RELAYSTAR-1600 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | negotiation |
| جزئیات بسته بندی: | جعبه حمل و نقل + جعبه تخته سه لا |
| زمان تحویل: | 5-10 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 400 ست در ماه |
| نام محصول: | مجموعه تست رله، کیت تست رله، مجموعه تست تزریق ثانویه | خروجی فعلی: | 6x0…40A |
|---|---|---|---|
| ولتاژ خروجی: | 6x0…150 ولت | دقت خروجی: | ≤0.1٪ برای خروجی AC |
| عمل: | حالت محلی + حالت کامپیوتر | ||
| برجسته: | تستر رله حفاظتی چند منظوره,تستر رله حفاظتی 1000 VA,مجموعه تست رله ریزپردازنده |
||
سیستم تست رله شش فاز با قدرت بالا

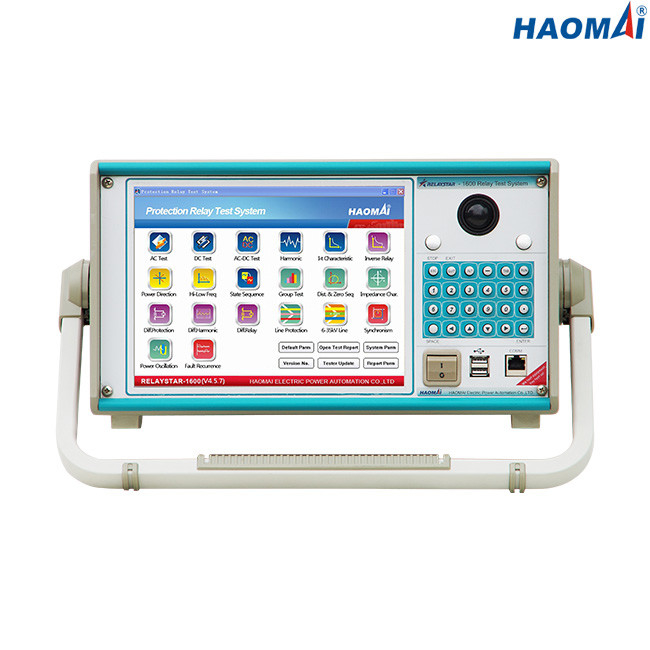

مدل: RELAYSTAR-1600
RELAYSTAR-1600 یک سیستم تست رله حفاظتی یکپارچه است که توسط HAOMAI توسعه یافته و استفاده سریع و آسان است.می توان آن را با یا بدون کامپیوتر کار کرد.
RELAYSTAR-1600 می تواند جریان 6 فاز (6x0…40A) و ولتاژ 6 فاز (6x0…150V) را برای آزمایش رله های محافظ الکترومکانیکی، حالت جامد و ریزپردازنده تولید کند.
تقویت کننده های جدید ولتاژ جریان با توان بالاتر برای RELAYSTAR-1600 به کار گرفته شده اند.تقویت کننده جریان حداکثر ولتاژ انطباق را به طور مداوم در طول آزمایش به بار تحویل می دهد و تغییر دامنه به طور خودکار تحت بار انجام می شود.این امر نتایج تست بهتری را تضمین می کند و با عدم نیاز به خاموش کردن خروجی ها برای تغییر محدوده، در زمان صرفه جویی می کند.توان خروجی ثابت در بسیاری از موارد نیاز به موازی یا سری کانال های جریان را برای آزمایش رله های بار بالا بی نیاز می کند.
ویژگی های اصلی:
1) خروجی جریان 6 فاز (6×40A) + ولتاژ 6 فاز (6×150V)
2) کامپیوتر صنعتی تعبیه شده با صفحه نمایش LCD 10.4 اینچی
3) هم تست محلی و هم تست از راه دور کامپیوتر موجود است
4) توان خروجی ثابت
5) قابلیت تست حالت پایدار و پویا
6) تست پایان به پایان با GPS داخلی
7) تست های گذرا را انجام می دهد
8) ماژول های آزمایشی فراوان
داده های تکنیکی
مولد جریان
| محدوده تنظیم | AC (LN) 6 فاز | 6x0…40A |
| AC (LN) 3 فاز | 3x0…80A | |
| AC (LL-LN) 1 فاز | 1x0…240A | |
| DC(LN) | 6x0…±20 A | |
| قدرت | AC (LN) 6 فاز | 6x300VA در 40A |
| AC (LN) 3 فاز | 3x450VA در 80A | |
| AC (LL-LN) 1 فاز | 1x1000VA در 240A | |
| DC(LN) | 6x120VA در 20A | |
| دقت | AC: ±1mA(≤0.2A)، ≤0.1% (0.2~40A) | |
| DC: ± 5mA (0.2~0.5A)، ≤0.2% (0.5~20A) | ||
| وضوح | 1 میلی آمپر | |
ژنراتور ولتاژ
| محدوده تنظیم | AC (LN) 6 فاز | 6x0…150 ولت |
| AC (LN) 3 فاز | 3x0…300 ولت | |
| DC(LN) | 6x0…±175 ولت | |
| قدرت | AC (LN) 6 فاز | 6x80VA در 150V |
| AC (LN) 3 فاز | 3x100VA در 300V | |
| DC(LN) | 6x80VA در 175V | |
| دقت | AC: ±2mV (0.2~2V)، ≤0.1% (2~150V) | |
| DC: ± 10mV (0.5~5V)، ≤0.2% (5~175V) | ||
| وضوح | 1 میلی ولت | |
منبع تغذیه کمکی DC
| محدوده ولتاژ | 110 ولت/220 ولت (حداکثر 1.5 آمپر) |
| قدرت | حداکثر 165VA/330VA |
ورودی های باینری
| عدد | 10 |
| ویژگی های ورودی | تماس بیکار یا تماس بدون پتانسیل |
| ویژگی های آستانه | "0": 0 تا 6 ولت؛"1": 12 ولت تا 250 ولت |
| حداکثراندازه گیری زمان | 999999.999s |
| دقت زمان | ± 1 میلی ثانیه |
| وضوح زمان | 1 میلی ثانیه |
خروجی های باینری
| عدد | 8 |
| تایپ کنید | تماس بیکار |
| شکستن ظرفیت | 250VAC/0.5A، 250VDC/0.2A |
مانیتورینگ و ضبط داخلی
| نظارت بر | جریان ها و خروجی های ولتاژ |
| در حال ضبط | خروجی های آنالوگ، وضعیت ورودی/خروجی های باینری |
| حالت | نظارت زمان واقعی، هیچ سیم کشی خارجی مورد نیاز نیست |
| طول ضبط | نامحدود (تا زمانی که حافظه داخلی پر شود) |
ژنراتورهای عمومی
| فرکانس | محدوده: 0 تا 1200 هرتز |
| دقت:<1mHz(0~65Hz)؛<10mHz(65~450Hz)<20mHz(450~1200Hz) | |
| وضوح: 0.001 هرتز | |
| فاز | محدوده: -360 ° ~ + 360 ° |
| دقت: 0.1 درجه | |
| وضوح: 0.01 درجه | |
| هارمونیک | ترتیب برهم نهی: 2 تا 24 بار |
| اعوجاج: ≤0.5٪ |
منبع تغذیه
| ولتاژ ورودی اسمی | سفارشی (AC 220V/230V/120V±10%, 1 فاز) |
| فرکانس اسمی | 50/60 هرتز |
| جریان نامی | 10 آمپر در 230 ولت / 12 آمپر در 115 ولت |
| ارتباط | سوکت استاندارد AC (IEC 60320) |
شرایط محیطی
| دمای عملیات | 0 ... +50 درجه سانتیگراد (+32 ... +122 درجه فارنهایت) |
| دمای ذخیره سازی | -25 ... +70 درجه سانتی گراد (-13 ... +158 درجه فارنهایت) |
| محدوده رطوبت | رطوبت نسبی 5 ... 95 درصد، غیر متراکم |
| لرزش | IEC 60068-2-6 (20m/s2 در 10 ... 150 هرتز) |
متفرقه
| وزن | 18 کیلوگرم (39.68 پوند) |
| ابعاد (W x H x D، بدون دسته) | 420×360×210 میلی‌متر (16.54x14.17x8.27 اینچ) |
| پورت اتصال | 2 پورت USB2.0، 1 پورت اترنت |
سیستم تست رله شش فاز با توان بالا RELAYSTAR-1600 یک انتخاب عالی برای مهندسین تست و راه اندازی برای انجام تست رله حفاظتی در محل است.
سیستم تست رله شش فاز با قدرت بالا RELAYSTAR-1600 تست نوع را در آزمایشگاه KETOP چین که تحت استاندارد ISO/IEC 17025 معتبر است گذرانده است.
سیستم تست رله شش فاز با توان بالا RELAYSTAR-1600 برای تست رله های حفاظتی SIEMENS SIPROTEC استفاده می شود.لطفا به تصاویر زیر مراجعه فرمایید.
