| محل منبع: | چین |
| نام تجاری: | HAOMAI |
| گواهی: | ISO9001:2015 |
| شماره مدل: | RELAYSTAR-Z70 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| جزئیات بسته بندی: | جعبه حمل و نقل + کارتن |
| زمان تحویل: | 10-15 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 400 ست در ماه |
| نام محصول: | تستر رله قابل حمل، کیت تست رله، تست IEC 61850 | خروجی فعلی: | 3x0…10A |
|---|---|---|---|
| ولتاژ خروجی: | 3x0…120 ولت | دقت خروجی: | ≤0.1٪ برای خروجی AC |
| تست IEC 61850: | در دسترس | عمل: | صفحه نمایش لمسی 10.1 اینچی |
| برجسته: | مجموعه تست رله حفاظتی دستی,مجموعه تست رله حفاظتی 120 ولت,مجموعه تست رله فوق سبک |
||
مجموعه تست رله حفاظتی دستی

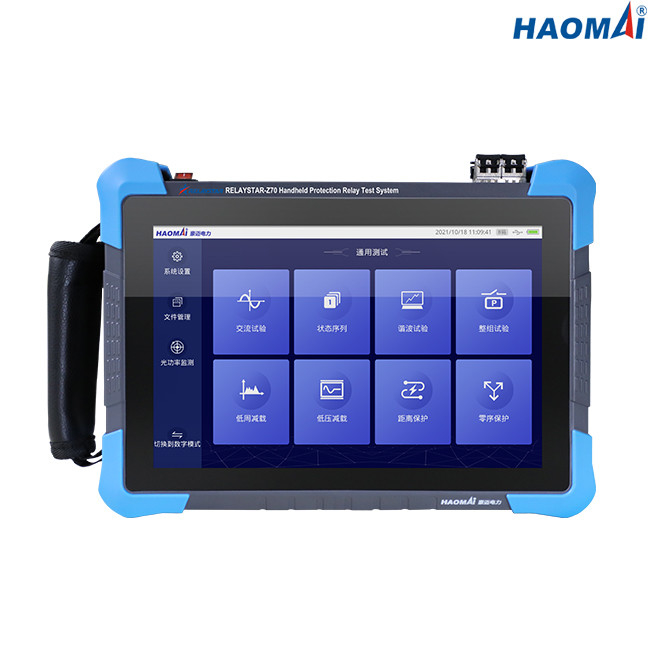

مدل: RELAYSTAR-Z70
مجموعه تست رله حفاظت دستی RELAYSTAR-Z70 قادر به آزمایش رله‌های حفاظتی معمولی (مانند رله‌های حفاظتی حالت جامد و ریزپردازنده)، دستگاه‌های حفاظتی مبتنی بر IEC 61850 و IED در پست هوشمند است.
این سیستم انواع توابع تست و تجزیه و تحلیل را ادغام می کند که می تواند برای تست عملکرد و عملکرد جامع تجهیزات مانند حفاظت، دستگاه نظارت و کنترل هوشمند، واحد ادغام و ترانسفورماتور ابزار الکترونیکی مورد استفاده قرار گیرد.
RELAYSTAR-Z70 به دلیل اندازه کوچک (به عنوان iPad mini) و طراحی سبک وزن، حمل و نقل محل آزمایش بسیار آسان است.
باتری لیتیومی داخلی می تواند واحد RELAYSTAR-Z70 را برای بیش از 8 ساعت کار کند، که بر مشکل عدم توانایی در دریافت برق در محل آزمایش غلبه می کند.
ویژگی های اصلی
1) صفحه نمایش لمسی 10.1 اینچی با وضوح بالا برای عملکرد
2) بر اساس پلت فرم سخت افزاری SOC و توسعه سیستم لینوکس تعبیه شده
3) خروجی های جریان 3 فاز (3x0…10A) + ولتاژ 3 فاز (3x0…120V) برای آزمایش رله های حفاظتی معمولی
4) مطابق با استانداردهای IEC61850-9-1/9-2/9-2LE، FT3/FT3LE، GOOSE و سایر استانداردهای پیام دیجیتال نوری
5) پیکربندی 36 کانال دیجیتال نوری SV/GOOSE
6) از ماژول های رابط شبکه نوری 100M پشتیبانی کنید
7) از ماژول های پورت سریال نوری FT3 پشتیبانی کنید
8) از همگام سازی زمان IRIG-B پشتیبانی کنید
9) مانیتورینگ بلادرنگ توان نوری و بسته های دیجیتال نوری شبکه
10) از واردات استاندارد فایل SCL پشتیبانی کنید، اطلاعات مربوط به پیکربندی نمونه دستگاه مورد نیاز را استخراج کنید و توپولوژی را با تجزیه یک کلیک ایجاد کنید.
داده های تکنیکی
جریان عمومی و ولتاژ خروجی
| مولد جریان | محدوده تنظیم | AC (LN) 3 فاز: 3x0…10A |
| DC(LN): 3x0…±2 A | ||
| قدرت | حداکثر30 VA | |
| دقت | AC: ≤0.1٪ | |
| DC: ≤0.2٪ | ||
| وضوح | 1 میلی آمپر | |
| ژنراتور ولتاژ | محدوده تنظیم | AC (LN) 3 فاز: 3x0…120V |
| DC(LN): 3x0…±170V | ||
| قدرت | حداکثر30 VA | |
| دقت | AC: ≤0.1٪ | |
| DC: ≤0.2٪ | ||
| وضوح | 1 میلی ولت | |
| ژنراتورهای عمومی | فرکانس | محدوده: 10 تا 1200 هرتز |
| دقت: 0.001 هرتز | ||
| وضوح: 0.001 هرتز | ||
| فاز | محدوده: 0 ° ~ + 360 درجه | |
| دقت: 0.01 درجه | ||
| وضوح: 0.01 درجه | ||
| هارمونیک | ترتیب برهم نهی: 1 تا 24 بار | |
| اعوجاج: ≤0.5٪ |
رابط های ارتباطی اترنت
| حالت | 10/100 Base-TX (10/100 مگابیت، جفت تابیده، متقاطع خودکار) |
| تعداد پورت | 1 |
| نوع رابط | RJ45 |
| نشانگر وضعیت | لامپ های ال ای دی |
رابط های ارتباطی فیبر نوری
| حالت | 100Base-FX (100 مگابیت، فیبر نوری، فول دوبلکس) |
| تعداد پورت | 2 |
| نوع رابط | LC |
| نوع فیبر | 62.5/125μm (فیبر چند حالته) |
| طول موج | 1310 نانومتر |
| فاصله انتقال | > 1 کیلومتر |
| نشانگر وضعیت | لامپ های ال ای دی |
رابط های FT3
| تعداد پورت | 2 (1 برای ارسال، 1 برای دریافت) |
| نوع رابط | ST |
| نوع فیبر | 62.5/125μm (فیبر چند حالته) |
| طول موج | 850 نانومتر |
ورودی های باینری
| عدد | 2 |
| تایپ کنید | تماس بدون پتانسیل یا تماس بیکار (شناسایی خودکار) |
| ویژگی های آستانه | "0": 0 تا 6 ولت؛"1": 12 ولت تا 250 ولت |
خروجی های باینری
| عدد | 2 |
| تایپ کنید | تماس بیکار |
| شکستن ظرفیت | 250VAC/0.5A;250VDC/0.2A |
منبع تغذیه
| ورودی برای آداپتور | AC 100V~240V، 50/60 هرتز |
| خروجی آداپتور | DC 15V/3A |
| باتری لیتیومی داخلی | 7.4 ولت، 9600 میلی آمپر ساعت |
| زمان کار مداوم | بیش از 8 ساعت |
متفرقه
| وزن | 2.7 کیلوگرم (پوند) |
| ابعاد (W x H x D، بدون دسته) | 270×210×64 میلی متر (x11.61x9.84 اینچ) |
مجموعه تست رله حفاظتی دستی RELAYSTAR-Z70 آخرین نسل از مجموعه تست رله حفاظتی جامع فوق قابل حمل است که به مهندسان کمک می کند تا تست رله های حفاظتی و IED ها را در پست آسانتر انجام دهند.
