| محل منبع: | چین |
| نام تجاری: | HAOMAI |
| گواهی: | ISO9001:2015, Calibration Report |
| شماره مدل: | HME-702 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | negotiation |
| جزئیات بسته بندی: | جعبه حمل و نقل + کارتن |
| زمان تحویل: | 5-10 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 400 ست در ماه |
| نام محصول: | تستر رله، کیت تست رله، مجموعه تست تزریق ثانویه | خروجی فعلی: | 3x0…40A |
|---|---|---|---|
| ولتاژ خروجی: | 4×0…120 ولت | دقت خروجی: | ≤0.2% برای خروجی AC |
| خروجی DC کمکی: | 110 ولت/220 ولت (حداکثر 1.5 آمپر) | عمل: | حالت محلی + حالت کامپیوتر |
| برجسته: | کیت تست رله سه فاز 120 ولت,کیت تست رله سه فاز 40 آمپر,کیت تست رله فوق سبک |
||

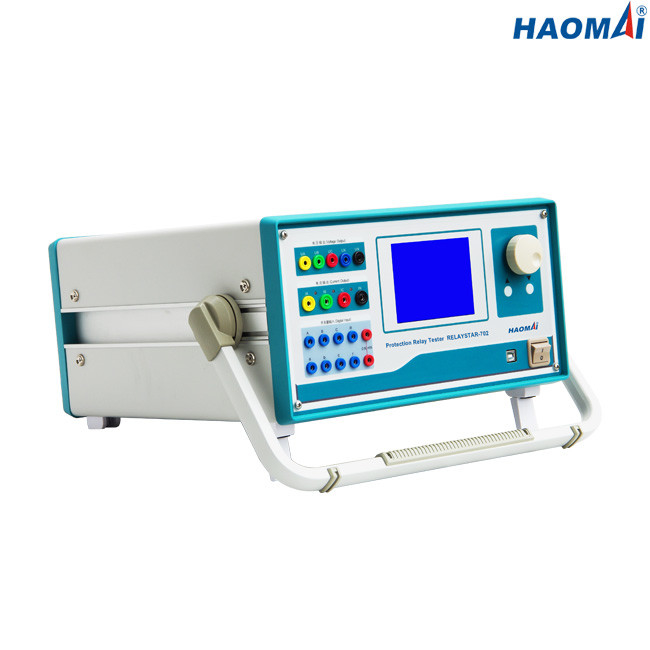

مجموعه تست رله حفاظتی سه فاز پایه
مدل: HME-702
HME-702 یک مجموعه تست رله حفاظتی اولیه و اقتصادی با خروجی جریان سه فاز و خروجی ولتاژ چهار فاز است.کیت HME-702 می تواند برای آزمایش نه تنها در مورد ارزش عملیاتی و زمان کار رله های AC/DC، بلکه در مورد ولتاژ پیچیده مسدود کننده جریان اضافی جهت، جریان بیش از حد توالی صفر، کاهش بار فرکانس پایین و سایر عملکردهای حفاظتی اعمال شود. حفاظت مبتنی بر ریزپردازنده ولتاژ پایین و انتقال کل گروه حفاظت مبتنی بر ریزپردازنده ولتاژ بالا، و بر اساس مقدار شروع، مقدار شکست سریع، مقدار مسدود کننده هارمونیک و حفاظت دیفرانسیل ترانسفورماتور مبتنی بر میکرو پردازنده.
مجموعه تست رله حفاظت سه فاز پایه HME-702 دارای حالت عملکرد دوگانه است.می توان آن را در حالت محلی بدون رایانه شخصی کار کرد، همچنین می توان آن را با نرم افزاری که روی رایانه شخصی اجرا می شود پس از اتصال به رایانه از طریق کابل ارتباطی کنترل کرد.
ویژگی های اصلی
1) خروجی جریان 3 فاز (3×40A) + ولتاژ 4 فاز (4×120V)
2) هم تست محلی و هم تست از راه دور کامپیوتر موجود است
3) عملکرد راحت در حالت محلی
4) تقویت کننده توان خطی جدید با وفاداری بالا
5) ورودی های باینری و خروجی های باینری فراوان
6) کمکی مستقلخروجی DC
7) عملکرد کامل محافظت از خود
داده های تکنیکی
مولد جریان
| محدوده تنظیم | AC (LN) 3 فاز | 3x0…40A |
| AC (LL-LN) 1 فاز | 1x0…120A | |
| DC(LN) | 3x…±10A | |
| AC (LN) 3 فاز | 3x420VA در 40A | |
| قدرت | AC (LL-LN) 1 فاز | 1x900VA در 120A |
| DC(LN) | 3x120VA در 10A | |
| دقت | AC: ≤0.2٪ | |
| DC: ≤0.5٪ | ||
ژنراتور ولتاژ
| محدوده تنظیم | AC (LN) 4 فاز | 4x0…120 ولت |
| AC(LL) 1 فاز | 1x0…240 ولت | |
| DC(LN) | 3x…±160 ولت | |
| قدرت | AC (LN) 4 فاز | 4x80VA در 120V |
| AC(LL) 1 فاز | 1x100VA در 240V | |
| DC(LN) | 3x70VA در 160V | |
| دقت | AC: ≤0.2٪ | |
| DC: ≤0.5٪ | ||
منبع تغذیه کمکی DC
| محدوده ولتاژ | 110 ولت/220 ولت (حداکثر 1.5 آمپر) |
| قدرت | حداکثر 165VA/330VA |
ورودی های باینری
| عدد | 8 |
| ویژگی های ورودی | تماس بیکار یا تماس بدون پتانسیل |
| ویژگی های آستانه | "0": 0~6V;"1": 11 ولت تا 250 ولت |
| حداکثراندازه گیری زمان | 0.1 میلی‌ثانیه تا 9999 ثانیه |
| دقت زمان | 0.1 میلی‌ثانیه |
خروجی های باینری
| عدد | 4 |
| تایپ کنید | تماس بیکار |
| شکستن ظرفیت | 220VAC/0.5A، 220VDC/0.2A |
ژنراتورهای عمومی
| فرکانس | محدوده: 0~1000Hz (حالت کامپیوتر)، 20~300Hz (حالت محلی) |
| دقت:<10mHz(0~450Hz)،<20mHz(450~1000Hz) | |
| وضوح: 0.01 هرتز | |
| فاز | محدوده: 0 تا 360 درجه |
| دقت: 0.2 درجه | |
| وضوح: 0.1 درجه | |
| هارمونیک | سفارشات برهم نهی: 1~20 (حالت رایانه شخصی)، 1~6 (حالت محلی)، |
| اعوجاج: ≤0.5٪ |
منبع تغذیه
| ولتاژ ورودی اسمی | AC 220V/230V±10%, 1 فاز |
| فرکانس اسمی | 50/60 هرتز |
| جریان نامی | 10 آمپر در 230 ولت |
| ارتباط | سوکت استاندارد AC (IEC 60320) |
متفرقه
| وزن | 22 کیلوگرم (48.50 پوند) |
| ابعاد (W x H x D، بدون دسته) | 400×300×180 میلی‌متر (15.75x11.81x7.09 اینچ) |
| پورت اتصال | برای اتصال به کامپیوتر |
مجموعه تست رله حفاظت سه فاز پایه HME-702 دستگاه تست رله پایه ایده آل برای کلیه تاسیسات برق، نیروگاه ها، تولیدکنندگان رله، تولیدکنندگان پنل، موسسات تحقیقاتی، دانشگاه ها و شرکت های آزمایش و غیره است.
