تجهیزات تست ترانسفورماتور جریان 120 ولت 60 هرتز، آنالایزر CT VT قابل حمل

مجموعه تست ترانسفورماتور جریان قابل حمل

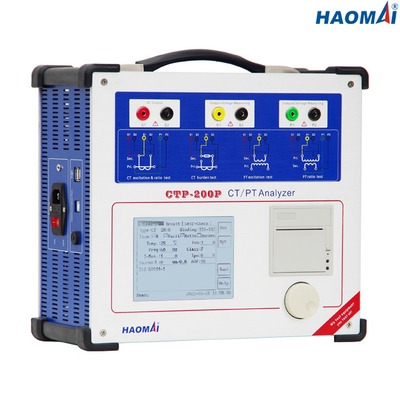

مدل: CTP-200P

مجموعه آزمایشی ترانسفورماتور جریان قابل حمل CTP-200P برای اندازه گیری خودکار پارامترهای مربوط به ترانسفورماتور جریان (CT)، مانند مشخصه تحریک، نسبت چرخش، قطبیت، مقاومت سیم پیچ، القایی اشباع و غیر اشباع، درصد شار پسماند، ضریب محدودکننده دقت ( ALF) یا ضریب امنیتی ابزار (FS)، بار ثانویه و غیره.

CTP-200P همچنین امکان شبیه سازی نسبت، ثابت زمانی ثانویه، ALF و FS در بار قابل تنظیم آزاد و جریان اولیه را نیز پس از آزمایش با نتایج تست تعیین شده، می دهد.

مجموعه تست ترانسفورماتور جریان قابل حمل CTP-200P همچنین از آزمایش ترانسفورماتور ولتاژ (VT) پشتیبانی می کند.نسبت، قطبیت، مشخصه تحریک و مقاومت سیم پیچ VT را می توان آزمایش کرد.

مجموعه تست ترانسفورماتور جریان قابل حمل CTP-200P مقاوم است و در برابر تداخل نویز الکتریکی در پست های فشار قوی مقاوم است.

ویژگی های اصلی

●قابلیت آزمایش CT های حفاظتی، CT های اندازه گیری، CT های PR/PX، CT های TPS/TPX/TPY/TPZ و VT های القایی تعریف شده در IEC61869-2، IEC60044-1,60044-6، IEC61869-3، IEC61869-44EE/TPZ، IEC61869-2، ANSI C57.13

● مشخصه تحریک و منحنی خطا را بر اساس اصل اندازه گیری فرکانس پایین تست کنید

● اندازه گیری نسبت، قطبیت، خطای نسبت و خطای جابجایی فاز بر اساس روش ولتاژ

● برای جایگزینی صفحه کلید، ماوس چرخشی چند منظوره ثبت شده را بپذیرید

●صفحه نمایش LCD 5.7 اینچی قابل خواندن در نور خورشید برای نمایش

● سیستم عامل DSP، ARM و LINUX تعبیه شده را بپذیرید

● هم تست محلی و هم تست از راه دور کامپیوتر موجود است

● دقت اندازه گیری بالاتر: 0.05٪

●حداکثرولتاژ نقطه زانو تست شده CT تا 40 کیلو ولت

●تست های بار ثانویه را انجام می دهد

● مغناطیس زدایی خودکار CT

●نتایج آزمایش را مستقیماً توسط چاپگر حرارتی داخلی چاپ کنید

●وزن کوچک و سبک (9 کیلوگرم / 19.84 پوند) برای حمل و نقل آسان

داده های تکنیکی

●استانداردهای تست: IEC61869-2، IEC60044-1,60044-6، IEC61869-3، IEC60044-2، IEEE/ANSI C57.13

●حداکثر اندازه گیری ولتاژ زانو: 40 کیلو ولت

●محدوده خروجی:

ولتاژ: 0 تا 180 ولت (RMS)

جریان: 0~12A (RMS)، 36A (مقدار اوج)

●دقت اندازه گیری ولتاژ: ±0.05%

● اندازه گیری نسبت CT:

محدوده: 1 تا 30000

دقت: ± 0.05٪

● اندازه گیری نسبت PT:

محدوده: 1 تا 10000

دقت: ± 0.05٪

● اندازه گیری فاز:

دقت: ± 2 دقیقه

وضوح: 0.01 دقیقه

●اندازه گیری مقاومت سیم پیچ ثانویه:

محدوده: 0 تا 300 Ω

دقت: 0.1%±1mΩ

●اندازه گیری بار:

محدوده: 0 تا 300 VA

دقت: 0.1±0.1 VA

●ظرفیت حافظه: نتایج تست گروه > 3000

●منبع تغذیه

●شرایط محیطی

●متفرقه

نرم افزار Portable Current Transformer Test Set CTP-200P قابلیت اجرا بر روی کامپیوتر با سیستم عامل ویندوز را دارد.رایگان برای ارتقاء نسخه نرم افزار.

مجموعه تست ترانسفورماتور جریان قابل حمل CTP-200P در یک محفظه قابل حمل مقاوم در برابر ضربه و لرزش با دسته در کناره و با چرخ و دسته جمع شونده قرار دارد.
