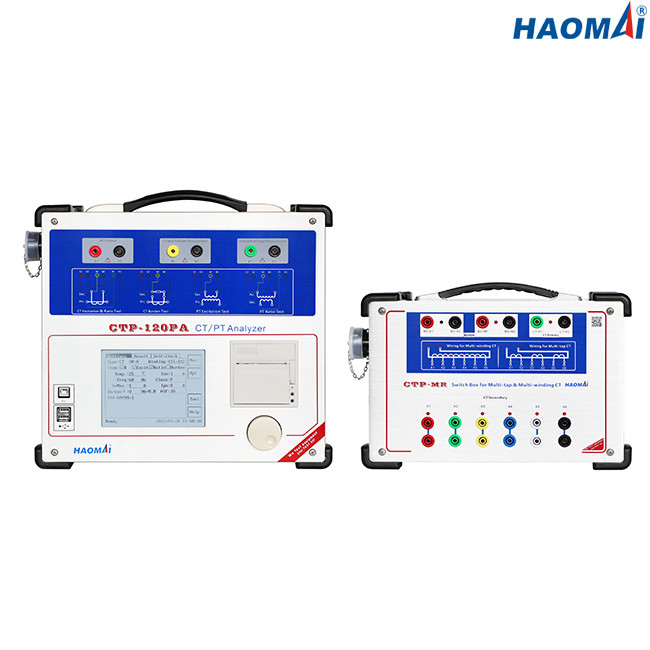

مجموعه تست ترانسفورماتور ابزار اتوماتیک ISO9001 36A چند منظوره

سیستم تست CT/VT تمام اتوماتیک

مدل: CTP-120PA

سیستم تست CT/VT CTP-120PA یک سیستم تست ترانسفورماتور جریان و ولتاژ تمام اتوماتیک است که مخصوصا برای تست CT، VT و ترانسفورماتورهای ترکیبی طراحی شده است.

CTP-120PA به دلیل جعبه سوئیچ چند ضربه ای خود که امکان اتصال مستقیم تا 6 ضربه را می دهد، تست سریع تری را ارائه می دهد، به این ترتیب اتصال دستگاه تنها یک بار و بدون نیاز به عملیات دستی بیشتر انجام می شود.

تست های اصلی انجام شده توسط CTP-120PA عبارتند از: تحریک، دقت، نسبت و خطای فاز، مقاومت و بار و همگی در حالت تمام اتوماتیک و بدون دخالت کاربر اجرا می شوند.تمام تست ها با تولید جریان و ولتاژ انجام می شود.

همه عملکردها توسط صفحه نمایش 5.7 اینچی TFT LCD قابل خواندن با نور خورشید، ماوس چرخشی چند منظوره ثبت شده، ARM و سیستم عملیات LINUX تعبیه شده مدیریت می شوند که برای محیط بیرون و بدون لپ تاپ طراحی شده است.

نتایج آزمایش در یک حافظه محلی نگهداری می شود و می تواند از طریق فلش دیسک USB به رایانه شخصی منتقل شود.

ویژگی های اصلی

●قابلیت تست ترانسفورماتورهای جریان، ولتاژ و ترکیبی

●تست های اصلی انجام شده: نسبت و خطای فاز، قطبیت، تحریک، مقاومت، دقت، بار

●استانداردهای تست قابل انتخاب: IEC61869-2، IEC60044-1,60044-6، IEC61869-3، IEC60044-2، IEEE/ANSI C57.13

● جعبه سوئیچ چند ضربه ای که رفتار CT را توصیف می کند

● برای جایگزینی صفحه کلید، ماوس چرخشی چند منظوره ثبت شده را بپذیرید

● از صفحه نمایش LCD 5.7 اینچی قابل خواندن در نور خورشید استفاده کنید

● سیستم عامل DSP، ARM و LINUX تعبیه شده را بپذیرید

● هم تست محلی و هم تست از راه دور کامپیوتر موجود است

● دقت اندازه گیری بالاتر: 0.05٪

● مغناطیس زدایی خودکار CT

●نتایج آزمایش را مستقیماً توسط چاپگر حرارتی داخلی چاپ کنید

●قابلیت دانلود نتایج تست از طریق فلش دیسک USB

●وزن کوچک و سبک (9 کیلوگرم / 19.84 پوند) برای حمل و نقل آسان

داده های تکنیکی

●استانداردهای تست: IEC61869-2، IEC60044-1,60044-6، IEC61869-3، IEC60044-2، IEEE/ANSI C57.13

●حداکثر اندازه گیری ولتاژ زانو: 40 کیلو ولت

●محدوده خروجی:

ولتاژ: 0 تا 180 ولت (RMS)

جریان: 0~12A (RMS)، 36A (مقدار اوج)

●دقت اندازه گیری ولتاژ: ±0.05%

● اندازه گیری نسبت CT:

محدوده: 1 تا 30000

دقت: ± 0.05٪

● اندازه گیری نسبت PT:

محدوده: 1 تا 10000

دقت: ± 0.05٪

● اندازه گیری فاز:

دقت: ± 2 دقیقه

وضوح: 0.01 دقیقه

●اندازه گیری مقاومت سیم پیچ ثانویه:

محدوده: 0 تا 300 Ω

دقت: 0.1%±1mΩ

●اندازه گیری بار:

محدوده: 0 تا 300 VA

دقت: 0.1±0.1 VA

●ظرفیت حافظه: نتایج تست گروه > 3000

●منبع تغذیه

●شرایط محیطی

●متفرقه

سیستم تست تمام اتوماتیک CT/VT CTP-120PA یک ابزار تست قدرتمند برای آزمایش ترانسفورماتورهای جریان، ترانسفورماتورهای ولتاژ و ترانسفورماتورهای ترکیبی است.
