مجموعه تست ترانسفورماتور ابزار جریان 50/60 هرتز حداکثر ولتاژ زانو 40 کیلو ولت

مجموعه تست ترانسفورماتور ابزار اتوماتیک

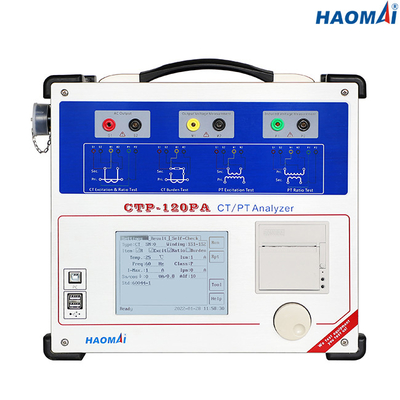

مدل: CTP-120PA

مجموعه تست ترانسفورماتور ابزار اتوماتیک CTP-120PA یک کیت تست قابل حمل و چند منظوره برای آزمایش ترانسفورماتورهای جریان و ترانسفورماتورهای ولتاژ در پیکربندی تجهیزات آنها، مانند نصب در ترانسفورماتور، قطع کننده مدار روغن یا تابلو برق است.لازم است تجهیزات کاملاً از سیستم الکتریکی جدا شوند.

با یک کلیک، CTP-120PA تست اشباع CT را انجام می دهد و نقطه امتیازی زانو را مطابق با IEEE C57.13.1، IEC 60044-1، IEC 60044-6 یا IEC 61869 در هر دو استاندارد و همچنین محاسبه می کند. CT های تخصصی مانند PX، TPS، TPX، TPY و TPZ.تست اشباع می تواند نقطه زانو را تا 40 کیلو ولت آزمایش کند.این امکان آزمایش حتی نسل بزرگتر CT کلاس با یک ابزار قابل حمل را فراهم می کند.

بسیاری از پست‌های CT شامل یک ثانویه چند نسبت هستند، بنابراین CTP-120PA توانایی ترسیم و نمایش همزمان تا 6 منحنی اشباع CT را دارد.

CTP-120PA به عنوان بخشی از یک برنامه تعمیر و نگهداری منظم برای تأیید خوانش های کارخانه و تعیین وجود نقص در ترانسفورماتورهای ولتاژ، می تواند نسبت، قطبیت، مشخصه تحریک و مقاومت سیم پیچ ثانویه را به دقت اندازه گیری کند.

ویژگی های اصلی

●قابلیت تست CT های حفاظتی، CT های اندازه گیری، CT های کلاس TP و VT های القایی

● مشخصه تحریک و منحنی خطا را بر اساس اصل اندازه گیری فرکانس پایین تست کنید

● اندازه گیری نسبت، قطبیت، خطای نسبت و خطای جابجایی فاز بر اساس روش ولتاژ

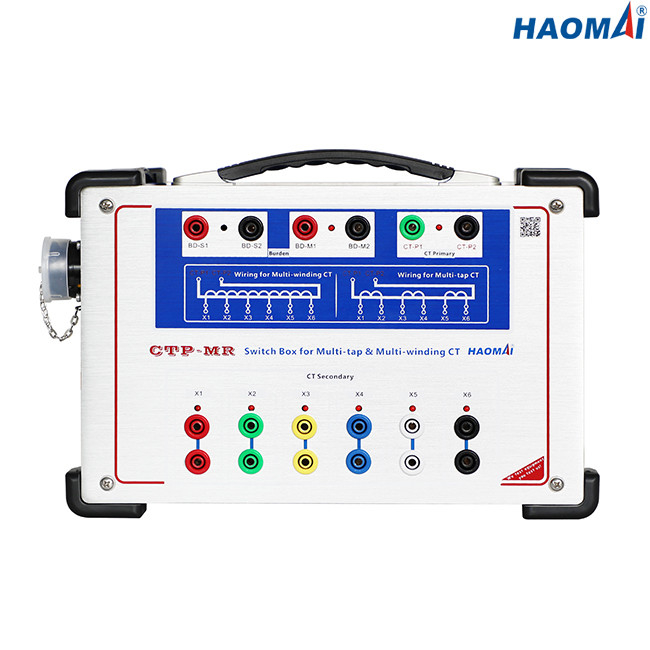

●قابلیت تست CT های چند نسبت به صورت خودکار بدون نیاز به سیم کشی مجدد

● برای جایگزینی صفحه کلید، ماوس چرخشی چند منظوره ثبت شده را بپذیرید

● صفحه نمایش LCD 5.7 اینچی را برای نمایش انتخاب کنید

● سیستم عامل DSP، ARM و LINUX تعبیه شده را بپذیرید

● هم تست محلی و هم تست از راه دور کامپیوتر موجود است

● دقت اندازه گیری بالاتر: 0.05٪

●حداکثر اندازه گیری ولتاژ زانو 40 کیلو ولت

●قابلیت انجام تست های بار ثانویه

● مغناطیس زدایی خودکار CT

●نتایج آزمایش را مستقیماً توسط چاپگر حرارتی داخلی چاپ کنید

●وزن کوچک و سبک (9 کیلوگرم / 19.84 پوند) برای حمل و نقل آسان

داده های تکنیکی

●استانداردهای تست: IEC61869-2، IEC60044-1,60044-6، IEC61869-3، IEC60044-2، IEEE/ANSI C57.13

●حداکثر اندازه گیری ولتاژ زانو: 40 کیلو ولت

●محدوده خروجی:

ولتاژ: 0 تا 180 ولت (RMS)

جریان: 0~12A (RMS)، 36A (مقدار اوج)

●دقت اندازه گیری ولتاژ: ±0.05%

● اندازه گیری نسبت CT:

محدوده: 1 تا 30000

دقت: ± 0.05٪

● اندازه گیری نسبت PT:

محدوده: 1 تا 10000

دقت: ± 0.05٪

● اندازه گیری فاز:

دقت: ± 2 دقیقه

وضوح: 0.01 دقیقه

●اندازه گیری مقاومت سیم پیچ ثانویه:

محدوده: 0 تا 300 Ω

دقت: 0.1%±1mΩ

●اندازه گیری بار:

محدوده: 0 تا 300 VA

دقت: 0.1±0.1 VA

●ظرفیت حافظه: نتایج تست گروه > 3000

●منبع تغذیه

●شرایط محیطی

●متفرقه

● استانداردهای ایمنی، سازگاری الکترومغناطیسی

در طول عملیات و آزمایش معمول مقاومت سیم پیچ DC، ممکن است یک CT مغناطیسی شود.مجموعه تست ترانسفورماتور ابزار اتوماتیک CTP-120PA شامل یک عملکرد مغناطیس زدایی خودکار CT است که امکان تعیین نقطه و نسبت دقیق زانو را فراهم می کند و در نتیجه نتایج تست پایدار و قابل تکرار را ارائه می دهد و زمان تست را کاهش می دهد.
