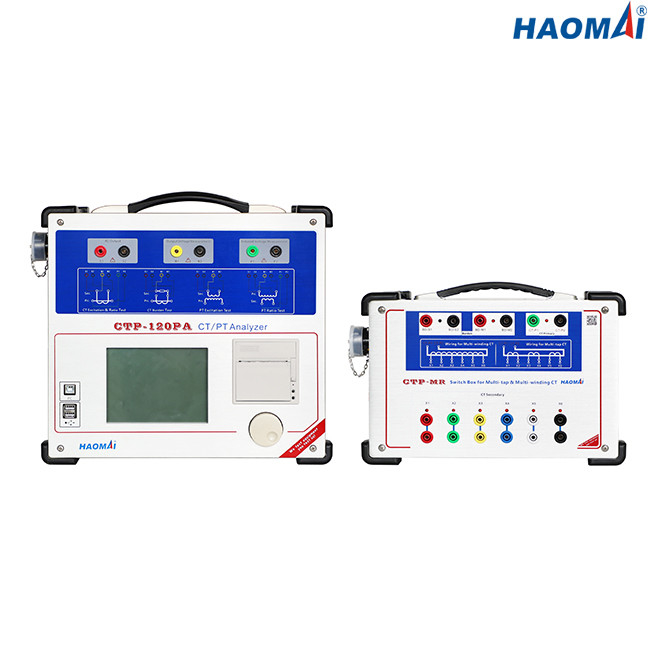

مجموعه تست ترانسفورماتور ابزار چند نسبت HAOMAI 0-180 ولت RMS

سی تی آنالایزر چند نسبت

مدل: CTP-120PA

Multi-Ratio CT Analyzer CTP-120PA یک سیستم تست یکپارچه برای حفاظت و اندازه گیری CT ها مطابق با استانداردهای IEEE و IEC است.

این اجازه می دهد تا انواع ترانسفورماتورهای جریان تک و چند نسبت در محل در شبکه های سیستم قدرت آزمایش شوند.تولیدکنندگان CT، ترانسفورماتور یا GIS از CT Analyzer در تاسیسات تولیدی و آزمایشگاه‌های آزمایش یا توسعه خود استفاده می‌کنند.

آنالایزر CT چند نسبت CTP-120PA همچنین قادر به آزمایش PT ها (ترانسفورماتورهای پتانسیل، ترانسفورماتورهای ولتاژ) است.

ویژگی های اصلی

●قابلیت تست CT های حفاظتی، CT های اندازه گیری، CT های کلاس TP و PT های القایی

● مشخصه تحریک و منحنی خطا را بر اساس اصل اندازه گیری فرکانس پایین تست کنید

● اندازه گیری نسبت، قطبیت، خطای نسبت و خطای جابجایی فاز بر اساس روش ولتاژ

●قابلیت تست CT های چند نسبت به صورت خودکار بدون نیاز به سیم کشی مجدد

● برای جایگزینی صفحه کلید، ماوس چرخشی چند منظوره ثبت شده را بپذیرید

● از صفحه نمایش LCD 5.7 اینچی برای نمایش استفاده کنید

● سیستم عامل DSP، ARM و LINUX تعبیه شده را بپذیرید

● هم تست محلی و هم تست از راه دور کامپیوتر موجود است

● دقت اندازه گیری بالاتر: 0.05٪

●نتایج آزمایش را مستقیماً توسط چاپگر حرارتی داخلی چاپ کنید

●وزن کوچک و سبک (9 کیلوگرم / 19.84 پوند) برای حمل و نقل آسان

داده های تکنیکی

●استاندارد تست: IEC61869-2(IEC60044-1,60044-6)، IEC61869-3(IEC60044-2)، IEEE/ANSI C57.13

●حداکثر اندازه گیری ولتاژ زانو: 40 کیلو ولت

●محدوده خروجی:

ولتاژ: 0 تا 180 ولت (RMS)

جریان: 0~12A (RMS)، 36A (مقدار اوج)

●دقت اندازه گیری ولتاژ: ±0.05%

● اندازه گیری نسبت CT:

محدوده: 1 تا 30000

دقت: ± 0.05٪

● اندازه گیری نسبت PT:

محدوده: 1 تا 10000

دقت: ± 0.05٪

● اندازه گیری فاز:

دقت: ± 2 دقیقه

وضوح: 0.01 دقیقه

●اندازه گیری مقاومت سیم پیچ ثانویه:

محدوده: 0 تا 300 Ω

دقت: 0.1%±1mΩ

●اندازه گیری بار:

محدوده: 0 تا 300 VA

دقت: 0.1±0.1 VA

●ظرفیت حافظه: نتایج تست گروه > 3000

●منبع تغذیه

●شرایط محیطی

●متفرقه

Multi-Ratio CT Analyzer CTP-120PA یک ابزار تست قدرتمند برای محافظت از CT ها، اندازه گیری CT و PT های القایی است.
