مجموعه تست ترانسفورماتور ابزار CT PT سبک وزن 40 کیلوولت با جعبه سوئیچ چند ضربه ای

آنالایزر سی تی و وی تیبا جعبه سوئیچ چند ضربه ای

مدل: CTP-120PA

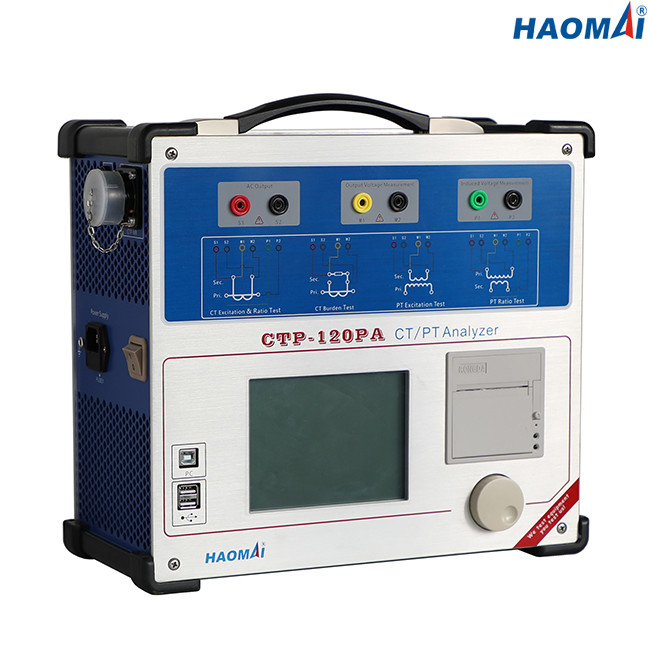

CT & VT Analyzer CTP-120PA یک واحد سبک وزن و قابل حمل است که قادر به آزمایش ترانسفورماتورهای جریان و ترانسفورماتورهای ولتاژ است.

با وزن کمتر از 9 کیلوگرم (19.84 پوند) CTP-120PA یک واحد بسیار قابل حمل است که همچنین دقت در آزمایش را ارائه می دهد.CTP-120PA که قادر به انجام اشباع، نسبت، قطبیت و مقاومت سیم پیچ در ترانسفورماتورهای جریان است، همچنین می تواند برای آزمایش ترانسفورماتورهای ولتاژ/پتانسیل طبقه بندی و اندازه گیری استفاده شود.

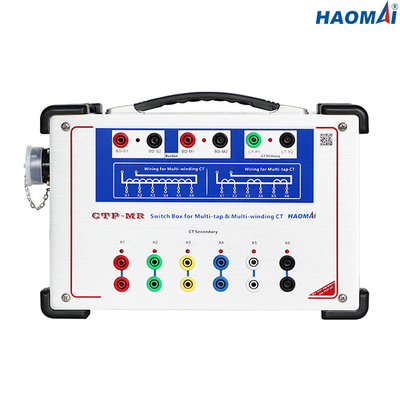

آنالایزر CT & VT CTP-120PA یک خروجی ولتاژ و جریان متغیر کنترل شده توسط ریزپردازنده به همراه ابزار دقیق برای آزمایش خودکار CT ها و VT های تک و چند نسبت ارائه می کند.جعبه سوئیچ چند ضربه ای مجهز، تست CT های چند ضربه ای را آسان می کند.مستقیماً به CT چند نسبت متصل می شود و با فشار یک دکمه و بدون تغییر لیدها، تست های نسبت را روی تمام شیرها انجام می دهد.این امر زمان تست را تا حد زیادی کاهش می دهد.

CT & VT Analyzer CTP-120PA را می توان از طریق صفحه نمایش 5.7 اینچی TFT LCD با وضوح بالا و نور خورشید کنترل کرد.این رابط به کاربر اجازه می دهد تا با استفاده از ماوس چرخشی چند منظوره ثبت شده، تست را به سرعت و به راحتی انجام دهد.

CT & VT Analyzer CTP-120PA همچنین می تواند از طریق یک لپ تاپ دارای نرم افزار تست CTP مبتنی بر سیستم عامل ویندوز کنترل شود.

ویژگی های اصلی

●قابلیت تست CT های حفاظتی، CT های اندازه گیری، CT های کلاس TP و VT های القایی

● مشخصه تحریک و منحنی خطا را بر اساس اصل اندازه گیری فرکانس پایین تست کنید

● اندازه گیری نسبت، قطبیت، خطای نسبت و خطای جابجایی فاز بر اساس روش ولتاژ

●قابلیت تست CT های چند نسبت به صورت خودکار بدون نیاز به سیم کشی مجدد

● برای جایگزینی صفحه کلید، ماوس چرخشی چند منظوره ثبت شده را بپذیرید

● صفحه نمایش LCD 5.7 اینچی را برای نمایش انتخاب کنید

● سیستم عامل DSP، ARM و LINUX تعبیه شده را بپذیرید

● هم تست محلی و هم تست از راه دور کامپیوتر موجود است

● دقت اندازه گیری بالاتر: 0.05٪

● مغناطیس زدایی خودکار CT

●نتایج آزمایش را مستقیماً توسط چاپگر حرارتی داخلی چاپ کنید

●وزن کوچک و سبک (9 کیلوگرم / 19.84 پوند) برای حمل و نقل آسان

داده های تکنیکی

●استانداردهای تست: IEC61869-2، IEC60044-1,60044-6، IEC61869-3، IEC60044-2، IEEE/ANSI C57.13

●حداکثر اندازه گیری ولتاژ زانو: 40 کیلو ولت

●محدوده خروجی:

ولتاژ: 0 تا 180 ولت (RMS)

جریان: 0~12A (RMS)، 36A (مقدار اوج)

●دقت اندازه گیری ولتاژ: ±0.05%

● اندازه گیری نسبت CT:

محدوده: 1 تا 30000

دقت: ± 0.05٪

● اندازه گیری نسبت PT:

محدوده: 1 تا 10000

دقت: ± 0.05٪

● اندازه گیری فاز:

دقت: ± 2 دقیقه

وضوح: 0.01 دقیقه

●اندازه گیری مقاومت سیم پیچ ثانویه:

محدوده: 0 تا 300 Ω

دقت: 0.1%±1mΩ

●اندازه گیری بار:

محدوده: 0 تا 300 VA

دقت: 0.1±0.1 VA

●ظرفیت حافظه: نتایج تست گروه > 3000

●منبع تغذیه

●شرایط محیطی

●متفرقه

● استانداردهای ایمنی، سازگاری الکترومغناطیسی

CT & VT Analyzer CTP-120PA یک ابزار تست ایده آل و منحصر به فرد برای آزمایش CT های تک نسبت و چند نسبت و همچنین برای آزمایش VT های القایی است.
