| محل منبع: | چین |
| نام تجاری: | HAOMAI |
| گواهی: | ISO9001:2015, Calibration Report |
| شماره مدل: | CTP-120PA |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | negotiation |
| جزئیات بسته بندی: | جعبه حمل و نقل + جعبه تخته سه لا |
| زمان تحویل: | 5-10 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 400 ست در ماه |
| نام محصول: | سی تی آنالایزر، سی تی تستر، مجموعه تست سی تی، تستر VT، تستر PT | تست CT چند نسبت: | در دسترس |
|---|---|---|---|
| خروجی فعلی: | 0-12A (RMS)، 36A (مقدار اوج) | ولتاژ خروجی: | 0-180 ولت (RMS) |
| اندازه گیری دقت نسبت CT: | 0.05% ± | عمل: | حالت محلی یا حالت PC |
| برجسته: | ANSI CT آنالایزر PT,آنالایزر CT چند منظوره PT,تست CT ترانسفورماتور چند نسبت |
||

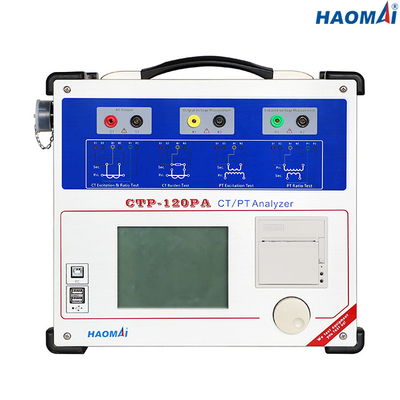

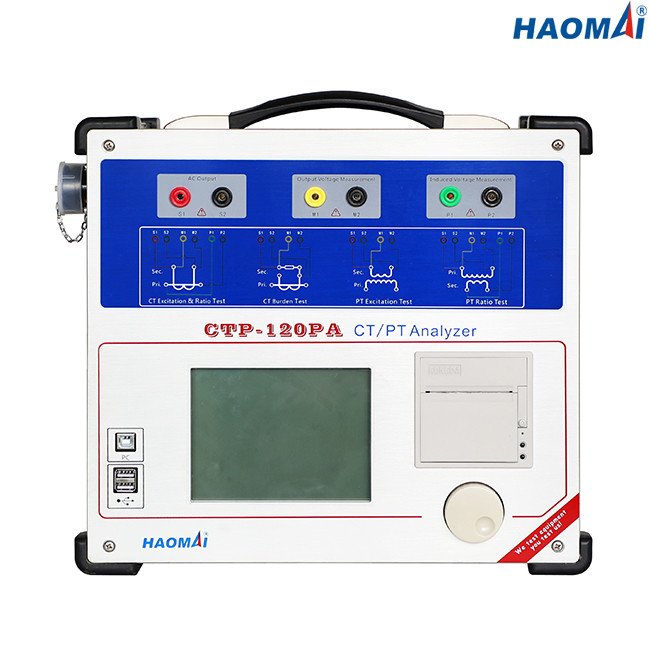

آنالایزر CT/PT با تست CT چند نسبت
مدل: CTP-120PA
آنالایزر CT/PT CTP-120PA یک سیستم آزمایش انقلابی برای انواع CT و PT بر اساس استاندارد IEC و IEEE/ANSI است.آنالایزر می تواند به طور خودکار تست را در عرض چند ثانیه با یک کلیک موس دوار چند منظوره ثبت شده تکمیل کند.این اجازه می دهد تا ولتاژ نقطه زانو تا 40 کیلو ولت CT و PT را در محل در شبکه های برق یا در تاسیسات تولید سازنده یا آزمایشگاه های آزمایش آزمایش کنید.
آنالایزر CT/PT CTP-120PA قادر است CT های چند نسبت را به طور خودکار بدون نیاز به سیم کشی مجدد، تا 6 اتصال برای سمت ثانویه CT ها آزمایش کند.
ویژگی های اصلی
●قابلیت تست CT های حفاظتی، CT های اندازه گیری، CT های کلاس TP و PT های القایی
● مشخصه تحریک و منحنی خطا را بر اساس اصل اندازه گیری فرکانس پایین تست کنید
● اندازه گیری نسبت، قطبیت، خطای نسبت و خطای جابجایی فاز بر اساس روش ولتاژ
●قابلیت تست CT های چند نسبت به صورت خودکار بدون نیاز به سیم کشی مجدد
● برای جایگزینی صفحه کلید، ماوس چرخشی چند منظوره ثبت شده را بپذیرید
● از صفحه نمایش LCD 5.7 اینچی برای نمایش استفاده کنید
● سیستم عامل DSP، ARM و LINUX تعبیه شده را بپذیرید
● هم تست محلی و هم تست از راه دور کامپیوتر موجود است
● دقت اندازه گیری بالاتر: 0.05٪
●نتایج آزمایش را مستقیماً توسط چاپگر حرارتی داخلی چاپ کنید
●وزن کوچک و سبک (9 کیلوگرم / 19.84 پوند) برای حمل و نقل آسان
داده های تکنیکی
●استاندارد تست: IEC61869-2(IEC60044-1,60044-6)، IEC61869-3(IEC60044-2)، IEEE/ANSI C57.13
●حداکثر اندازه گیری ولتاژ زانو: 40 کیلو ولت
●محدوده خروجی:
ولتاژ: 0 تا 180 ولت (RMS)
جریان: 0~12A (RMS)، 36A (مقدار اوج)
●دقت اندازه گیری ولتاژ: ±0.05%
● اندازه گیری نسبت CT:
محدوده: 1 تا 30000
دقت: ± 0.05٪
● اندازه گیری نسبت PT:
محدوده: 1 تا 10000
دقت: ± 0.05٪
● اندازه گیری فاز:
دقت: ± 2 دقیقه
وضوح: 0.01 دقیقه
●اندازه گیری مقاومت سیم پیچ ثانویه:
محدوده: 0 تا 300 Ω
دقت: 0.1%±1mΩ
●اندازه گیری بار:
محدوده: 0 تا 300 VA
دقت: 0.1±0.1 VA
●ظرفیت حافظه: نتایج تست گروه > 3000
●منبع تغذیه
| ولتاژ ورودی اسمی | سفارشی (AC230V/120V±10%, 1 فاز) |
| فرکانس اسمی | 50/60 هرتز |
| جریان نامی | 10 آمپر در 230 ولت / 12 آمپر در 120 ولت |
| ارتباط | سوکت استاندارد AC (IEC 60320) |
●شرایط محیطی
| دمای عملیات | 0 ... +50 درجه سانتیگراد (+32 ... +122 درجه فارنهایت) |
| دمای ذخیره سازی | -25 ... +70 درجه سانتی گراد (-13 ... +158 درجه فارنهایت) |
| محدوده رطوبت | رطوبت نسبی 5 ... 95 درصد، غیر متراکم |
| لرزش | IEC 60068-2-6 (20m/s2 در 10 ... 150 هرتز) |
●متفرقه
| وزن | 9 کیلوگرم (19.84 پوند) |
| ابعاد (W x H x D، بدون دسته) | 340×300×150 میلی‌متر (13.39x11.81x5.91 اینچ) |
| پورت اتصال | 2 پورت USB2.0، 1 پورت ارتباطی |
● استانداردهای ایمنی، سازگاری الکترومغناطیسی
| EMC | این محصول به دستورالعمل سازگاری الکترومغناطیسی (EMC) 2004/108/EC (مطابق با CE) پایبند است. |
| IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3 | |
| ایمنی | این محصول به دستورالعمل ولتاژ پایین 2006/95/EC (مطابق با CE) پایبند است. |
| IEC 61010-1 |
CT/PT Analyzer CTP-120PA یک ابزار قدرتمند و منحصر به فرد برای آزمایش CT های چند نسبت است.
