| محل منبع: | چین |
| نام تجاری: | HAOMAI |
| گواهی: | ISO9001:2015 |
| شماره مدل: | RELAYSTAR-Z70 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | negotiation |
| جزئیات بسته بندی: | جعبه حمل و نقل + کارتن |
| زمان تحویل: | 10-15 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 400 ست در ماه |
| نام محصول: | تستر رله قابل حمل، کیت تست رله دیجیتال، تست IEC 61850 | خروجی فعلی: | 3x0…10A |
|---|---|---|---|
| ولتاژ خروجی: | 3x0…120 ولت | دقت خروجی: | ≤0.1٪ برای خروجی AC |
| تست IEC 61850: | در دسترس | عمل: | صفحه نمایش لمسی 10.1 اینچی |
| برجسته: | تست 3 فاز IEC 61850,2.7 کیلوگرم تست IEC 61850,مجموعه تست رله حفاظت دستی |
||

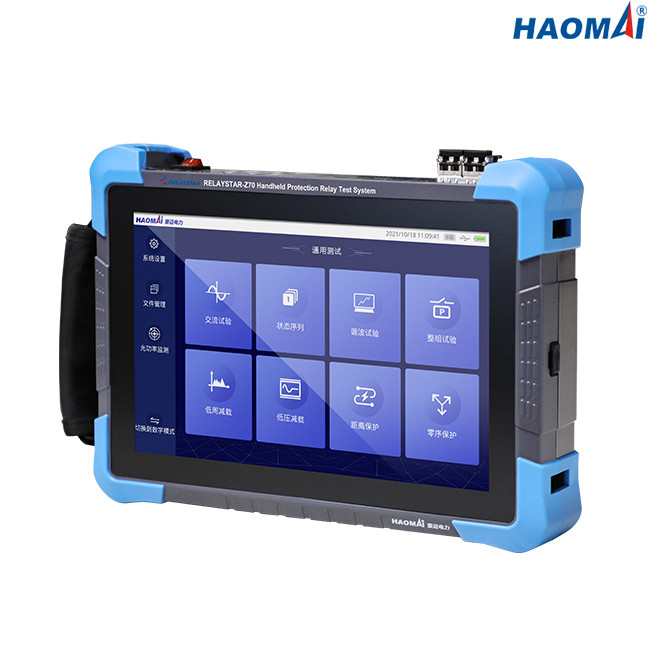

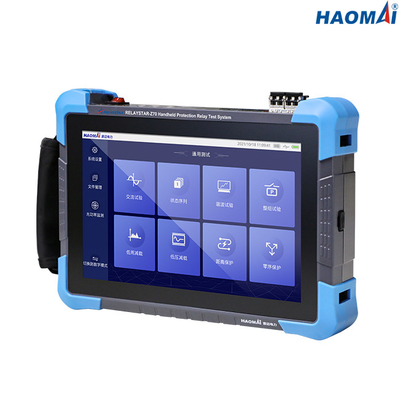

مجموعه تست رله حفاظتی دستی با تست IEC 61850
مدل: RELAYSTAR-Z70
مجموعه تست رله حفاظت دستی RELAYSTAR-Z70 برای تست و نگهداری راه اندازی پست های پست معمولی و پست دیجیتال طراحی شده است.این می تواند جریان 3 فاز (3x0…10A) و ولتاژ 3 فاز (3x0…120V) را برای آزمایش رله های حفاظتی معمولی تولید کند.سیستم بخش دیجیتال نوری آن بر اساس پروتکل IEC61850 توسعه یافته است که از دریافت، ارسال و تجزیه و تحلیل پیام SV/GOOSE پشتیبانی می کند.
RELAYSTAR-Z70 یک مجموعه تست شبکه بسیار راحت و قابل حمل است که با یک صفحه نمایش لمسی 10.1 اینچی به گونه ای که مهندس می تواند آن را تنها به مکان های مختلف پست برای IED ببرد و نیازی به گرفتن مجموعه های تست پیچیده و لپ تاپ و سایر لوازم جانبی تست نباشد. .
RELAYSTAR-Z70 دارای ماژول های آزمایشی فراوانی برای تست رله حفاظتی، تست MU، ارسال، دریافت و تجزیه و تحلیل SV/GOOSE، واردات و تحلیل فایل SCD و غیره است.
RELAYSTAR-Z70 همچنین می تواند برای آزمایش سایر مواد منفجره در پست دیجیتال به عنوان یک ابزار چند منظوره، از جمله ارسال و دریافت GOOSE، SV، اضافه کردن جریان ترافیک به سوئیچ یا سایر مواد دست ساز، بررسی تاخیر زمانی MU، اندازه گیری توان فیبر استفاده شود. پورت های فیبر و غیره
ویژگی های اصلی
1) صفحه نمایش لمسی 10.1 اینچی با وضوح بالا برای عملکرد
2) بر اساس پلت فرم سخت افزاری SOC و توسعه سیستم لینوکس تعبیه شده
3) خروجی های جریان 3 فاز (3x0…10A) + ولتاژ 3 فاز (3x0…120V) برای آزمایش رله های حفاظتی معمولی
4) مطابق با استانداردهای IEC61850-9-1/9-2/9-2LE، FT3/FT3LE، GOOSE و سایر استانداردهای پیام دیجیتال نوری
5) پیکربندی 36 کانال دیجیتال نوری SV/GOOSE
6) ماژول های رابط شبکه نوری 100M را پشتیبانی کنید
7) پشتیبانی از ماژول های پورت سریال نوری FT3
8) از همگام سازی زمان IRIG-B پشتیبانی کنید
9) نظارت بلادرنگ بر توان نوری و بسته های دیجیتال نوری شبکه
10) از واردات استاندارد فایل SCL پشتیبانی می کند، اطلاعات پیکربندی نمونه دستگاه مورد نیاز را استخراج می کند و توپولوژی را با تجزیه یک کلیک تولید می کند.
داده های تکنیکی
جریان عمومی و ولتاژ خروجی
| مولد جریان | محدوده تنظیم | AC (LN) 3 فاز: 3x0…10A |
| DC(LN): 3x0…±2 A | ||
| قدرت | حداکثر30 VA | |
| دقت | AC: ≤0.1٪ | |
| DC: ≤0.2٪ | ||
| وضوح | 1 میلی آمپر | |
| ژنراتور ولتاژ | محدوده تنظیم | AC (LN) 3 فاز: 3x0…120V |
| DC(LN): 3x0…±170V | ||
| قدرت | حداکثر30 VA | |
| دقت | AC: ≤0.1٪ | |
| DC: ≤0.2٪ | ||
| وضوح | 1 میلی ولت | |
| ژنراتورهای عمومی | فرکانس | محدوده: 10 تا 1200 هرتز |
| دقت: 0.001 هرتز | ||
| وضوح: 0.001 هرتز | ||
| فاز | محدوده: 0 ° ~ + 360 درجه | |
| دقت: 0.01 درجه | ||
| وضوح: 0.01 درجه | ||
| هارمونیک | ترتیب برهم نهی: 1 تا 24 بار | |
| اعوجاج: ≤0.5٪ |
رابط های ارتباطی اترنت
| حالت | 10/100 Base-TX (10/100 مگابیت، جفت تابیده، متقاطع خودکار) |
| تعداد پورت | 1 |
| نوع رابط | RJ45 |
| نشانگر وضعیت | لامپ های ال ای دی |
رابط های ارتباطی فیبر نوری
| حالت | 100Base-FX (100 مگابیت، فیبر نوری، فول دوبلکس) |
| تعداد پورت | 2 |
| نوع رابط | LC |
| نوع فیبر | 62.5/125μm (فیبر چند حالته) |
| طول موج | 1310 نانومتر |
| فاصله انتقال | > 1 کیلومتر |
| نشانگر وضعیت | لامپ های ال ای دی |
رابط های FT3
| تعداد پورت | 2 (1 برای ارسال، 1 برای دریافت) |
| نوع رابط | ST |
| نوع فیبر | 62.5/125μm (فیبر چند حالته) |
| طول موج | 850 نانومتر |
ورودی های باینری
| عدد | 2 |
| تایپ کنید | تماس بدون پتانسیل یا تماس بیکار (شناسایی خودکار) |
| ویژگی های آستانه | "0": 0 تا 6 ولت؛"1": 12 ولت تا 250 ولت |
خروجی های باینری
| عدد | 2 |
| تایپ کنید | تماس بیکار |
| شکستن ظرفیت | 250VAC/0.5A;250VDC/0.2A |
منبع تغذیه
| ورودی برای آداپتور | AC 100V~240V، 50/60 هرتز |
| خروجی آداپتور | DC 15V/3A |
| باتری لیتیومی داخلی | 7.4 ولت، 9600 میلی آمپر ساعت |
| زمان کار مداوم | بیش از 8 ساعت |
متفرقه
| وزن | 2.7 کیلوگرم (پوند) |
| ابعاد (W x H x D، بدون دسته) | 270×210×64 میلی متر (x11.61x9.84 اینچ) |
مجموعه تست رله حفاظت دستی RELAYSTAR-Z70 یک مجموعه تست چند منظوره برای رله های حفاظتی معمولی، دستگاه های حفاظتی مبتنی بر IEC 61850 و IED است.
