| محل منبع: | چین |
| نام تجاری: | HAOMAI |
| گواهی: | ISO9001:2015 |
| شماره مدل: | RELAYSTAR-6000D |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | negotiation |
| جزئیات بسته بندی: | جعبه حمل و نقل + جعبه تخته سه لا |
| زمان تحویل: | 10-15 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 400 ست در ماه |
| نام محصول: | مجموعه تست IEC 61850، کیت تست رله دیجیتال | اشیاء آزمایش شده: | دستگاه های حفاظتی مبتنی بر IEC 61850 و MU |
|---|---|---|---|
| تست مقادیر نمونه IEC 61850: | در دسترس | تست غاز: | در دسترس |
| چهار حالت همگام سازی زمان: | در دسترس | عمل: | حالت محلی + حالت کامپیوتر |
| برجسته: | تست HAOMAI IEC 61850,تست چند حالته IEC 61850,تجهیزات تست رله حفاظتی 8.82 پوندی |
||

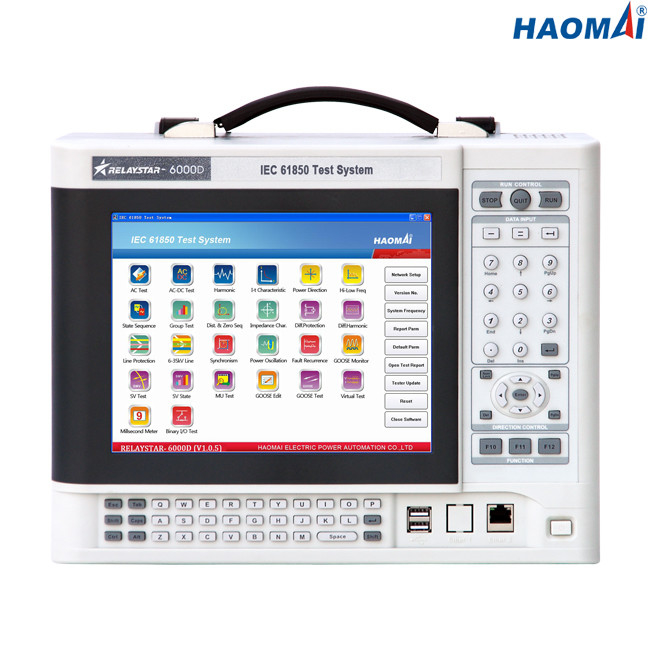

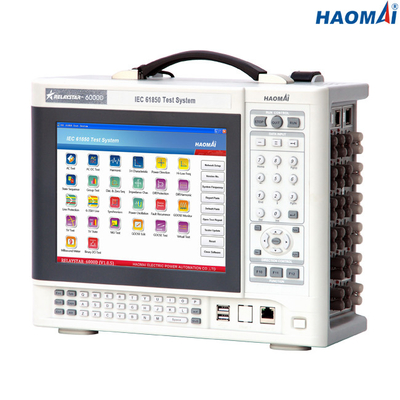

سیستم تست IEC 61850
مدل: RELAYSTAR-6000D
RELAYSTAR-6000D یک مجموعه آزمایش نسل جدید است که به دستگاه های حفاظتی مبتنی بر IEC 61850 و واحد ادغام اختصاص داده شده است.این می تواند انواع مختلفی از پیام ها را شبیه سازی کند که مطابق با IEC 61850-9-1/9-2/9-2LE، GOOSE، IEC 60044-7/8 FT3 است.
سیستم تست IEC 61850 RELAYSTAR-6000D را می توان با رایانه صنعتی تعبیه شده با صفحه لمسی 9.7 اینچی یا با نرم افزار آزمایشی که روی رایانه شخصی اجرا می شود، کار کرد.
حالت‌های همگام‌سازی زمانی GPS، کد IRIG-B و IEEE1588 به همراه RELAYSTAR-6000D ارائه می‌شوند که هم اشکال‌زدایی داخلی پست و هم اشکال‌زدایی مشترک پست به پست را در دسترس قرار می‌دهد.
ویژگی های اصلی
●دستگاه‌های حفاظتی مبتنی بر IEC 61850 و MU قابل آزمایش هستند
●کامپیوتر صنعتی تعبیه شده با صفحه نمایش لمسی 9.7 اینچی
● هم تست محلی و هم تست از راه دور کامپیوتر موجود است
●قابلیت شبیه سازی انواع پیام ها مطابق با IEC 61850-9-1/9-2/9-2LE, GOOSE, IEC 60044-7/8 FT3
●12 خروجی آنالوگ سطح پایین
●چهار حالت همگام سازی زمانی: GPS داخلی، کد IRIG-B، PPS و IEEE1588
●اندازه کوچک و وزن سبک (فقط 4 کیلوگرم / 8.82 پوند)
داده های تکنیکی
رابط های ارتباطی اترنت
| حالت | 10/100 Base-TX (10/100 مگابیت، جفت تابیده، متقاطع خودکار) |
| تعداد پورت | 2 |
| نوع رابط | RJ45 |
| نشانگر وضعیت | لامپ های ال ای دی |
رابط های ارتباطی فیبر نوری
| حالت | 100Base-FX (100 مگابیت، فیبر نوری، فول دوبلکس) |
| تعداد پورت | 16 |
| نوع رابط | ST |
| نوع فیبر | 62.5/125μm (فیبر چند حالته) |
| طول موج | 1310 نانومتر |
| فاصله انتقال | > 1 کیلومتر |
| نشانگر وضعیت | لامپ های ال ای دی |
رابط های FT3
| تعداد پورت | 10 (8 برای ارسال، 2 برای دریافت) |
| نوع رابط | ST |
| نوع فیبر | 62.5/125μm (فیبر چند حالته) |
| طول موج | 850 نانومتر |
خروجی های آنالوگ سطح پایین
| تعداد خروجی ها | 12 |
| محدوده تنظیم | AC: 0~7.07Vrms؛DC: 0 تا 10 ولت |
| جریان در حداکثربار | 1 میلی آمپر |
| دقت | <0.05٪ |
| وضوح | 250μV |
| اعوجاج (THD+N) | <0.1% |
| فرکانس | سیگنال سینوسی: 10 تا 1000 هرتز |
| سیگنال گذرا: DC~10.0kHz | |
| دقت: <0.002% (تحت فرکانس توان، خطا 1 مگاهرتز) | |
| وضوح: 0.001 هرتز | |
| فاز | محدوده زاویه فاز: 0 ~ 359.9 درجه |
| دقت: <0.1 درجه، 50/60 هرتز | |
| وضوح: ± 0.01 درجه |
ورودی های باینری
| عدد | 10 |
| تایپ کنید | تماس بدون پتانسیل یا تماس بیکار (شناسایی خودکار) |
| ویژگی های آستانه | "0": 0 تا 6 ولت؛"1": 12 ولت تا 250 ولت |
خروجی های باینری
| عدد | 4 |
| تایپ کنید | تماس بیکار (خروجی تماس سریع اختیاری) |
| شکستن ظرفیت | 250VAC/0.5A;250VDC/0.2A |
منبع تغذیه
| ولتاژ ورودی اسمی | سفارشی (AC230V/120V±10%, 1 فاز) |
| فرکانس اسمی | 50/60 هرتز |
| جریان نامی | 10 آمپر در 230 ولت / 12 آمپر در 120 ولت |
| ارتباط | سوکت استاندارد AC (IEC 60320) |
شرایط محیطی
| دمای عملیات | 0 ... +50 درجه سانتیگراد (+32 ... +122 درجه فارنهایت) |
| دمای ذخیره سازی | -25 ... +70 درجه سانتی گراد (-13 ... +158 درجه فارنهایت) |
| محدوده رطوبت | رطوبت نسبی 5 ... 95 درصد، غیر متراکم |
| لرزش | IEC 60068-2-6 (20m/s2 در 10 ... 150 هرتز) |
متفرقه
| وزن | 4 کیلوگرم (8.82 پوند) |
| ابعاد (W x H x D، بدون دسته) | 345×135×270mm (13.58x5.31x10.63 اینچ) |
سیستم تست رله حفاظتی IEC 61850 RELAYSTAR-6000D بر روش‌های ارتباطی بی‌درنگ GOOSE و مقادیر نمونه برای ارتباط با دستگاه‌های تحت آزمایش تمرکز دارد.
