رله دستی IEC 61850 تست سیستم فوق العاده سبک وزن

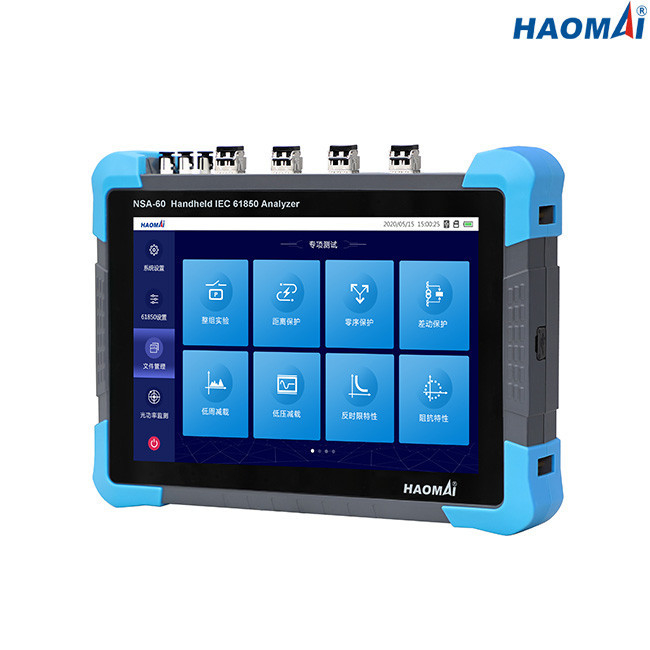

آنالایزر دستی IEC 61850

مدل: NSA-60

آنالایزر دستی IEC 61850 NSA-60 بر اساس استاندارد IEC61850 است و برای آزمایش سریع دستگاه های حفاظتی، واحدهای ادغام و IED در پست هوشمند استفاده می شود.این به طور گسترده ای در اشکال زدایی میدانی، اشکال زدایی مشترک سیستم، تعمیر و نگهداری خطا و موارد دیگر استفاده می شود.

آنالایزر دستی IEC 61850 NSA-60 یک آنالایزر شبکه قابل حمل با صفحه نمایش لمسی 10.1 اینچی است که مهندس می تواند آن را فقط به مکان های مختلف پست برای بررسی IED ها ببرد و نیازی به گرفتن مجموعه های تست پیچیده و لپ تاپ و سایر لوازم جانبی تست نباشد.

NSA-60 دارای چندین ماژول تست برای تست رله حفاظتی پایه، تست MU مختلف، ارسال و دریافت SV/GOOSE، واردات و تحلیل فایل SCD و غیره است.

NSA-60 می تواند به عنوان یک ابزار چند منظوره در پست های هوشمند، از جمله ارسال و دریافت GOOSE، SV، اضافه کردن جریان ترافیک به سایر بمب های دست ساز، بررسی تاخیر زمانی MU، اندازه گیری قدرت فیبر پورت های فیبر و غیره استفاده شود.

ویژگی های اصلی

●بر اساس سخت افزار SOC و پلت فرم سیستم لینوکس توسعه یافته است

●قابلیت شبیه سازی انواع پیام ها مطابق با IEC 61850-9-1/9-2/9-2LE, GOOSE, IEC 60044-7/8 FT3

● دریافت و ارسال پیام دیجیتال نوری 4 کاناله به طور همزمان،

● خروجی همزمان پورت های نوری مختلف به 0μs می رسد و پراکندگی نمونه برداری SV کمتر از 1μs است.

● تحقق پیکربندی خودکار، پشتیبانی از واردات فایل SCD، نمایش نمودار توپولوژی و مقایسه فایل

● پشتیبانی از تاخیر MU و تست هماهنگ سازی زمان MU مختلف

●تشخیص پشتیبانی از اتصال سری و SV مقدار برهم نهی خروجی هارمونیک نمونه برداری

●دارای نوع پیام و عملکرد نظارت بر ترافیک

●پشتیبانی از ضبط گذرا پیام های غیرعادی

● دارای عملکرد اندازه گیری توان نوری است

● ماژول های تست داخلی تست AC، تست توالی Sate و غیره برای تست رله حفاظتی

●4 ورودی باینری + 4 خروجی باینری، تاخیر خروجی همزمان <20μs

●قابلیت شبیه سازی سرویس گیرنده و سرور MMS، پشتیبانی از بررسی ارزیابی دستگاه حفاظتی و نظارت و عملکرد وضعیت راه اندازی و وضعیت عملکرد حفاظتی، پشتیبانی از شبیه سازی یک یا چند دستگاه IED، تحقق انتقال همزمان پیام از راه دور و داده های تله متری

داده های تکنیکی

رابط ارتباطی فیبر

◆ پارامترهای فیبر پورت سریال نوری: چند حالته، رابط ST، طول موج 850 نانومتر

◆ پارامترهای فیبر پورت اترنت نوری: چند حالته، رابط LC، طول موج 1310 نانومتر

◆قدرت انتقال: ≥-15dBm

◆حساسیت دریافت: ≤-30dBm

◆ 4 گروه از 100M پورت شبکه نوری مستقل، پشتیبانی از IEC61850-9-1/2 SM و پیام های GOOSE

◆درگاه سریال نوری چندگانه، پشتیبانی از دریافت و ارسال پیام دیجیتال نوری FT3 / FT3LE، دریافت و ارسال کد IRIG-B و عملکرد زمانبندی PPS

◆ پورت اندازه گیری توان نوری اترنت برای اندازه گیری لینک نوری و تست عملکرد تشخیصی

ورودی/خروجی های باینری

◆ورودی های باینری: 4

◆خروجی های باینری:4

متفرقه

◆ابعاد: 235mm×175mm×50mm (LxWxH)

◆وزن: 2.0 کیلوگرم

منبع تغذیه

◆ باتری لیتیومی داخلی (9600 میلی آمپر ساعت)

◆شارژر: ورودی 100 ~ 240 VAC، 50/60 هرتز

شرایط محیطی

◆ دمای کار معمولی: -5 ~ 45 ℃

◆محدودیت دمای کار: -10~50℃

◆نگهداری و حمل و نقل: -25~70℃

◆رطوبت نسبی: 5% ~ 95%

◆پرس اتمسفر: 86 ~ 106 کیلو پاسکال

آنالایزر دستی IEC 61850 NSA-60 ابزار تست قدرتمندی در پست هوشمند است.
