| محل منبع: | چین |
| نام تجاری: | HAOMAI |
| گواهی: | ISO9001:2015, Type Test Report, Calibration Report |
| شماره مدل: | RELAYSTAR-7000 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | negotiation |
| جزئیات بسته بندی: | جعبه حمل و نقل + جعبه تخته سه لا |
| زمان تحویل: | 10-15 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 400 ست در ماه |
| نام محصول: | مجموعه تست رله حفاظتی، کیت تست رله، سیستم تست رله | خروجی فعلی: | 6x0…30A |
|---|---|---|---|
| ولتاژ خروجی: | 6x0…150 ولت | دقت خروجی: | ≤0.1٪ برای خروجی AC |
| تست IEC 61850: | در دسترس | عمل: | حالت محلی + حالت کامپیوتر |
| برجسته: | تست ISO9001 IEC 61850,تست چند منظوره IEC 61850,کیت تست رله حفاظتی 150 ولت |
||

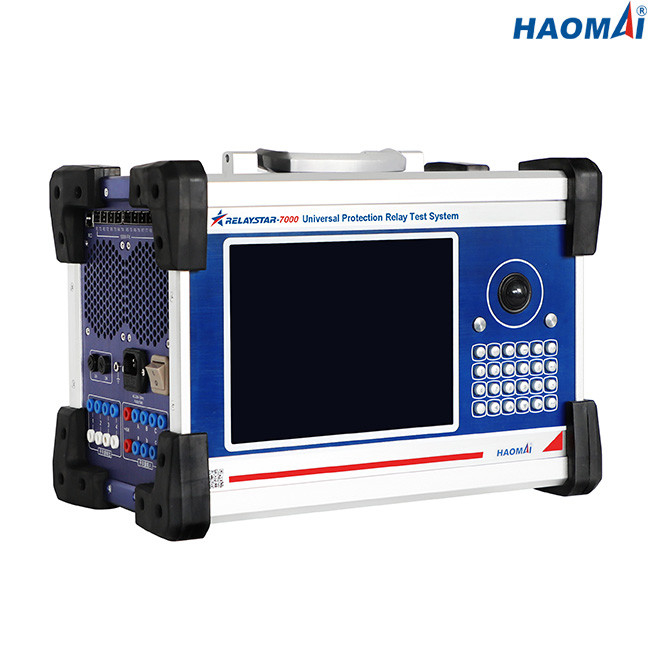

سیستم تست رله حفاظت جهانی مطابق با تست IEC 61850
مدل: RELAYSTAR-7000
RELAYSTAR-7000 یک سیستم تست رله حفاظتی چند منظوره است که با IEC61850 SV و GOOSE مطابقت دارد.این می تواند جریان 6 فاز (6×0…30A) و ولتاژ 6 فاز (6×0…150V) را برای آزمایش رله های حفاظتی معمولی، مانند نوع الکترومکانیکی قدیمی و نوع مبتنی بر ریزپردازنده، تولید کند.RELAYSTAR-7000 همچنین می تواند ابزاری ایده آل برای آزمایش رله ها و پست ها با استفاده از پروتکل IEC 61850 باشد که می تواند انواع پیام های مطابق با IEC 61850-9-1/9-2/9-2LE، GOOSE، IEC 60044- را شبیه سازی کند. 7/8 FT3.
RELAYSTAR-7000 را می توان برای انجام تست های گذرا مورد استفاده قرار داد.RELAYSTAR-7000 می تواند تست های پذیرش یا عیب یابی را با پخش مجدد خطاهای ثبت شده دیجیتالی در قالب استاندارد IEEE-C37.111، COMTRADE انجام دهد.
ویژگی های اصلی
1) سیستم تست رله حفاظت چند فازی یکپارچه
2) عملکرد مستقل با استفاده از صفحه نمایش گرافیکی با وضوح بالا، بدون نیاز به رایانه شخصی برای کار کردن
3) هم تست محلی و هم تست از راه دور کامپیوتر موجود است
4) ورودی و خروجی دیجیتال
5) نظارت و ضبط شکل موج داخلی
6) تست پایان به پایان با GPS یا IRIG-B
7) قابلیت تست IEC 61850
داده های تکنیکی
جریان عمومی و ولتاژ خروجی
| مولد جریان | محدوده تنظیم | 6 فاز AC(LN): 6x0…30A |
| DC(LN): 6x0…±10 A | ||
| قدرت | 6 فاز AC(LN): 6x450VA در 30A | |
| DC(LN): 6x120VA در 10A | ||
| دقت | AC:±1mA(≤0.2A)، ≤0.1% (0.2~30A) | |
| DC: ± 5mA (0.2~0.5A)، ≤0.2% (0.5~10A) | ||
| وضوح | 1 میلی آمپر | |
| ژنراتور ولتاژ | محدوده تنظیم | 6 فاز AC(LN): 6x0…150V |
| DC(LN): 6x0…±160V | ||
| قدرت | 6 فاز AC(LN): 6x80VA در 150V | |
| DC(LN): 6x80VA در 160V | ||
| دقت | AC: ±2mV (0.2~2V)، ≤0.1% (2~150V) | |
| DC: ± 10mV (0.5~5V)، ≤0.2% (5~160V) | ||
| وضوح | 1 میلی ولت | |
| ژنراتورهای عمومی | فرکانس | محدوده: 0 تا 1200 هرتز |
| دقت:<1mHz(0~65Hz)، <10mHz(65~450Hz)،<20mHz(450~1200Hz) | ||
| وضوح: 0.001 هرتز | ||
| فاز | محدوده: -360 ° ~ + 360 ° | |
| دقت: 0.1 درجه | ||
| وضوح: 0.01 درجه | ||
| هارمونیک | ترتیب برهم نهی: 2 تا 24 بار | |
| اعوجاج: ≤0.5٪ |
رابط های ارتباطی اترنت
| حالت | 10/100 Base-TX (10/100 مگابیت، جفت تابیده، متقاطع خودکار) |
| تعداد پورت | 2 |
| نوع رابط | RJ45 |
| نشانگر وضعیت | لامپ های ال ای دی |
رابط های ارتباطی فیبر نوری
| حالت | 100Base-FX (100 مگابیت، فیبر نوری، فول دوبلکس) |
| تعداد پورت | 8 |
| نوع رابط | LC |
| نوع فیبر | 62.5/125μm (فیبر چند حالته) |
| طول موج | 1310 نانومتر |
| فاصله انتقال | > 1 کیلومتر |
| نشانگر وضعیت | لامپ های ال ای دی |
رابط های FT3
| تعداد پورت | 9 (8 برای ارسال، 1 برای دریافت) |
| نوع رابط | ST |
| نوع فیبر | 62.5/125μm (فیبر چند حالته) |
| طول موج | 850 نانومتر |
ورودی های باینری
| عدد | 8 |
| تایپ کنید | تماس بدون پتانسیل یا تماس بیکار (شناسایی خودکار) |
| ویژگی های آستانه | "0": 0 تا 6 ولت؛"1": 12 ولت تا 250 ولت |
خروجی های باینری
| عدد | 4 |
| تایپ کنید | تماس بیکار |
| شکستن ظرفیت | 250VAC/0.5A;250VDC/0.2A |
مانیتورینگ و ضبط داخلی
| نظارت بر | جریان ها و خروجی های ولتاژ |
| در حال ضبط | خروجی های آنالوگ، وضعیت ورودی/خروجی های باینری |
| حالت | نظارت زمان واقعی، هیچ سیم کشی خارجی مورد نیاز نیست |
| طول ضبط | نامحدود (تا زمانی که حافظه داخلی پر شود) |
منبع تغذیه
| ولتاژ ورودی اسمی | سفارشی (AC230V/120V±10%, 1 فاز) |
| فرکانس اسمی | 50/60 هرتز |
| جریان نامی | 10 آمپر در 230 ولت / 12 آمپر در 120 ولت |
| ارتباط | سوکت استاندارد AC (IEC 60320) |
شرایط محیطی
| دمای عملیات | 0 ... +50 درجه سانتیگراد (+32 ... +122 درجه فارنهایت) |
| دمای ذخیره سازی | -25 ... +70 درجه سانتی گراد (-13 ... +158 درجه فارنهایت) |
| محدوده رطوبت | رطوبت نسبی 5 ... 95 درصد، غیر متراکم |
| لرزش | IEC 60068-2-6 (20m/s2 در 10 ... 150 هرتز) |
متفرقه
| وزن | 19.5 کیلوگرم (42.99 پوند) |
| ابعاد (W x H x D، بدون دسته) | 405×295×250mm (15.94x11.61x9.84 اینچ) |
RELAYSTAR-7000 یک سیستم تست رله حفاظتی چند منظوره مطابق با تست IEC61850 است که نه تنها می تواند رله های حفاظتی معمولی را آزمایش کند، بلکه می تواند انواع مختلف پیام های مطابق با IEC 61850-9-1/9-2/9-2LE، GOOSE را شبیه سازی کند. ، IEC 60044-7/8 FT3.
