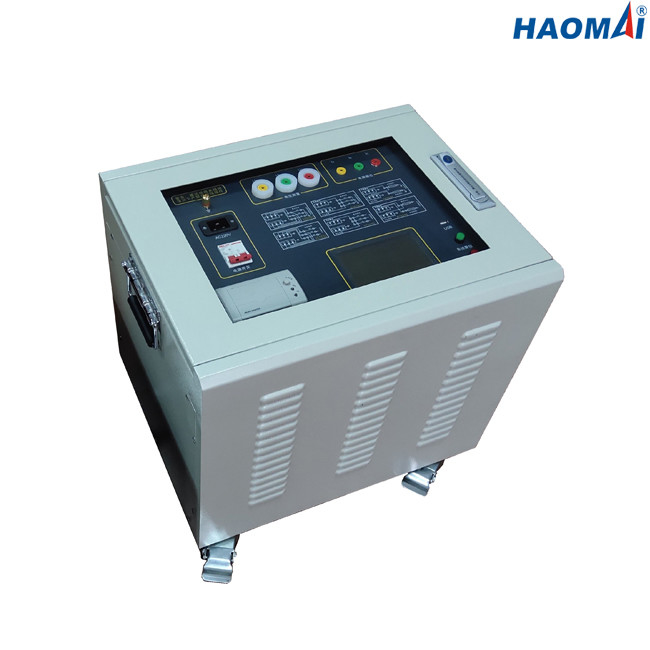

تجهیزات تست کابل HV چند منظوره 8A 55Hz با صفحه نمایش لمسی

آنالایزر امپدانس خط انتقال

مدل: HLT-300

آنالایزر امپدانس خط انتقال HLT-300 ابزاری با دقت بالا برای آزمایش پارامترهای مختلف خطوط انتقال ولتاژ بالا در نیروگاه، پست یا آزمایشگاه است.این ابزار یک ساختار یکپارچه با ماژول توان تبدیل فرکانس داخلی است که می تواند با استفاده از تنظیم ولتاژ تبدیل فرکانس، توان خروجی را تولید کند.فرکانس را می توان به 45 هرتز یا 55 هرتز تغییر داد.فن آوری فیلتر دیجیتال برای جلوگیری از تداخل میدان الکتریکی فرکانس توان در محل اتخاذ شده است و اساساً مشکل اندازه گیری دقیق تحت تداخل میدان الکتریکی قوی حل می شود.

ویژگی های اصلی

● عملکرد مستقل با استفاده از صفحه لمسی، بدون نیاز به رایانه برای کار کردن

●قابلیت ولتاژ ضد القایی فوق العاده

● اتخاذ فناوری تبدیل فرکانس برای اندازه گیری دقیق

●قابلیت اندازه گیری مستقیم ولتاژ القایی و جریان القایی

●قابلیت اندازه گیری امپدانس، زاویه امپدانس، مقاومت، راکتانس و اندوکتانس خط انتقال HV

●قابلیت ذخیره نتایج تست در هیئت مدیره

●قابلیت چاپ مستقیم نتایج آزمایش از طریق چاپگر حرارتی داخلی

●اتصال سیم کشی ساده

داده های تکنیکی

1) خروجی

●حداکثرولتاژ خروجی: AC 300 ولت

دقت ولتاژ خروجی: 0.5%

●حداکثرولتاژ جریان: 8A

دقت جریان خروجی: 0.5%

فرکانس خروجی: 45 هرتز، 55 هرتز

2) اندازه گیری ظرفیت

محدوده اندازه گیری: 0.01~30μF

دقت اندازه گیری: 1% خواندن ± 0.01μF (مقدار اندازه گیری شده ≥1μF)

± 2% خواندن ± 0.01μF (مقدار اندازه گیری شده <1μF)

وضوح: 0.0001μF

3) اندازه گیری امپدانس

محدوده اندازه گیری: 0.1 ~ 400Ω

دقت اندازه گیری: ± 1% خواندن ± 0.01Ω (مقدار اندازه گیری شده ≥1Ω)

± 2% خواندن ± 0.01μF (مقدار اندازه گیری شده <1Ω)

وضوح: 0.0001Ω

4) زاویه امپدانس

محدوده اندازه گیری: -180 درجه تا +180 درجه

دقت اندازه گیری: ± 0.2 درجه (ولتاژ ≥1.0 V)

±0.3 درجه (ولتاژ 0.2V~1.0V)

وضوح: 0.0001 درجه

5) اصل ضد تداخل: روش تبدیل فرکانس

6) جریان ضد تداخل: 80A

7) ولتاژ ضد تداخل: 30 کیلو ولت

8) ظرفیت ذخیره سازی: 200 نتیجه آزمایش

9) منبع تغذیه: AC 220V±10٪، 50/60Hz

10) ابعاد: 530x410x510mm (20.87x16.14x20.08 اینچ)

11) وزن: 65 کیلوگرم (143.30 پوند)

12) شرایط محیطی

● دمای نگهداری: -20 درجه سانتیگراد تا 70 درجه سانتیگراد (-4 درجه فارنهایت تا +158 درجه فارنهایت)

● دمای کارکرد: -20 درجه سانتیگراد تا 50+ درجه سانتیگراد (-4 درجه فارنهایت تا +122 درجه فارنهایت)

●رطوبت: < 85% RH، غیر متراکم

13) مدارک ایمنی و EMC

●ایمنی: مطابق با IEC61010-1، 2006/95/EC طراحی شده است

●EMC: 2004/108/EC

آنالایزر امپدانس خط انتقال HLT-300 مجموعه تست قدرتمندی برای اندازه گیری امپدانس، زاویه امپدانس، مقاومت، راکتانس و اندوکتانس خط انتقال HV است.
