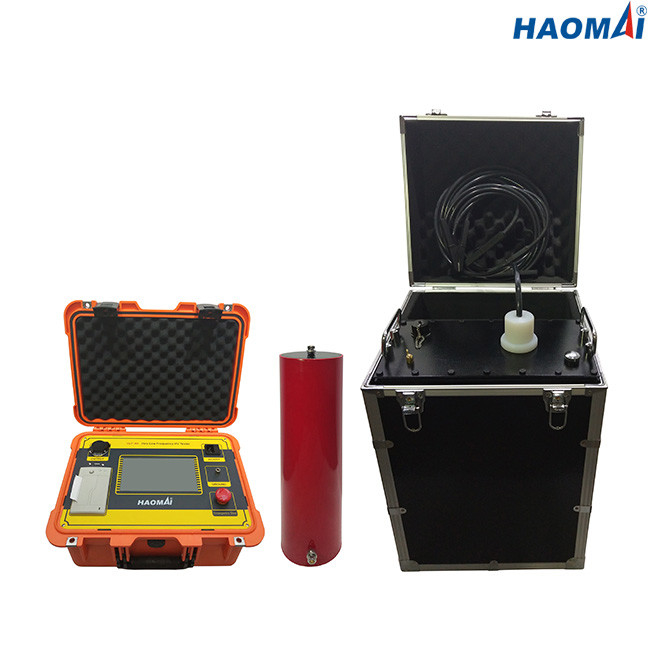

تجهیزات تست کابل HV ولتاژ بالا 80 کیلوولت 0.1 هرتز فوق قابل حمل

تستر Hipot فرکانس بسیار پایین

مدل: VLF-80

VLF مخفف Very Low Frequency است.VLF Hipot Tester یک دستگاه ولتاژ بالا خروجی AC است.تستر VLF HV ولتاژ AC سینوسی را ارائه می کند اما در 0.1Hz-0.02Hz، در مقایسه با خروجی 50/60 هرتز مجموعه تست AC معمولی.هنوز هم یک ولتاژ AC با معکوس شدن قطبیت سینوسی در هر نیم سیکل است.

تستر Hipot VLF برای آزمایش میدانی بارهای خازنی بالا مانند کابل و ماشین آلات دوار (موتور/ژنراتور) استفاده می شود.هرچه فرکانس منبع AC کمتر باشد، جریان و توان مورد نیاز برای اعمال ولتاژ به یک بار خازنی کمتر است.

کاربرد اصلی VLF Hipot Tester آزمایش کابل های برق محافظ ولتاژ متوسط ​​و بالا است.به ویژه برای تأیید کابل پس از نصب یا تعمیر بسیار ارزشمند است.از VLF برای ایجاد نقص در حین آزمایش استفاده کنید، عیب را پیدا کنید، تعمیر یا تعویض کنید و کابل بهتری برایتان باقی بماند.

تستر VLF Hipot همچنین برای آزمایش ماشین‌های دوار بزرگ (موتور/ژنراتور) بسیار مفید است، زیرا یک روش قابل حمل و مقرون به صرفه برای آزمایش کویل‌ها ارائه می‌کند و توسط استاندارد IEEE 433-2009 مشخص شده است.

ویژگی های اصلی

فرکانس خروجی: 0.1 هرتز، 0.05 هرتز، 0.02 هرتز

● جریان، ولتاژ و داده های شکل موج به طور مستقیم از سمت ولتاژ بالا نمونه برداری می شود، که داده های دقیق را تضمین می کند.

●با عملکرد حفاظت از اضافه ولتاژ.هنگامی که خروجی از حد تعیین شده ولتاژ فراتر رود، ابزار برای محافظت متوقف می شود و زمان عمل کمتر از 20 میلی ثانیه است.

●با عملکرد حفاظت از اضافه جریان برای حفاظت دو برابر ولتاژ بالا و پایین.سمت ولتاژ بالا را می توان با توجه به مقدار حفاظت توقف دقیق تنظیم کرد.هنگامی که جریان در سمت ولتاژ پایین از جریان نامی تجاوز کند، برای محافظت متوقف می شود و زمان عملیات کمتر از 20 میلی ثانیه است.

●مقاومت حفاظتی خروجی ولتاژ بالا در بدنه تقویت کننده طراحی شده است، بنابراین نیازی به اتصال مقاومت محافظ دیگری در خارج نیست.

● مدار کنترل بازخورد منفی حلقه بسته ولتاژ بالا و پایین پذیرفته شده است، بنابراین خروجی اثر افزایش ظرفیت ندارد.

● نتایج تست را می توان در تستر ذخیره کرد.

●نتایج آزمایش را می توان از طریق چاپگر حرارتی داخلی چاپ کرد.

داده های تکنیکی

1) ولتاژ نامی خروجی: 80 کیلو ولت / 30 میلی آمپر (مقدار اوج)

2) فرکانس خروجی: 0.1 هرتز، 0.05 هرتز، 0.02 هرتز

3) ظرفیت بار:

0.1 هرتز، حداکثر1.1μF

0.05 هرتز، حداکثر2.2μF

0.02 هرتز، حداکثر5.5μF

4) دقت اندازه گیری: 3٪

5) خطای مقدار پیک مثبت و منفی ولتاژ: ≤3٪

6) اعوجاج شکل موج ولتاژ: ≤ 5％

7) شرایط کاری

دما: -10℃~+40℃

رطوبت: ≤ 85％RH

8) منبع تغذیه: AC220V±10٪، 50/60Hz

تستر Hipot فرکانس بسیار پایین VLF-80 ابزار تست قدرتمندی برای اندازه‌گیری کابل برق یا ماشین‌های دوار (موتور/ژنراتور) در فرکانس‌های 0.1 هرتز، 0.05 هرتز یا 0.02 هرتز است.
