تجهیزات تست کابل 30 کیلوولت HAOMAI VLF HV 0.05 هرتز AC 220V/120V

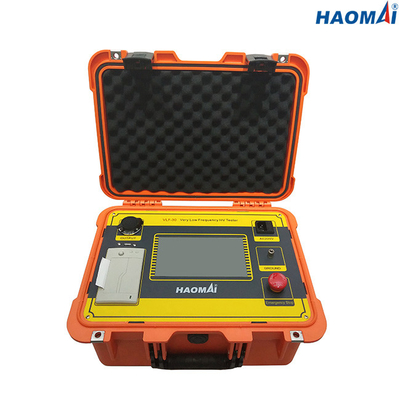

تستر 30 کیلوولت VLF HV

مدل: VLF-30

VLF مخفف Very Low Frequency است.

تستر 30 کیلوولت VLF HV VLF-30 می تواند تا 30 کیلو ولت/20 میلی آمپر خروجی دهد.

کاربرد اصلی تستر VLF HV تست کابل های برق محافظ ولتاژ متوسط ​​و بالا است.به ویژه برای تأیید کابل پس از نصب یا تعمیر بسیار ارزشمند است.از VLF برای ایجاد نقص در حین آزمایش استفاده کنید، عیب را پیدا کنید، تعمیر یا تعویض کنید و کابل بهتری برایتان باقی بماند.

تستر VLF HV همچنین برای آزمایش ماشین‌های دوار بزرگ (موتور/ژنراتور) بسیار مفید است، زیرا یک روش قابل حمل و مقرون به صرفه برای آزمایش کویل‌های میدانی ارائه می‌کند و توسط استاندارد IEEE 433-2009 مشخص شده است.

ویژگی های اصلی

1) فرکانس خروجی: 0.1 هرتز، 0.05 هرتز، 0.02 هرتز

2) جریان، ولتاژ و داده های شکل موج به طور مستقیم از سمت ولتاژ بالا نمونه برداری می شود، که داده های دقیق را تضمین می کند.

3) با عملکرد حفاظت از اضافه ولتاژ.هنگامی که خروجی از حد تعیین شده ولتاژ فراتر رود، ابزار برای محافظت متوقف می شود و زمان عمل کمتر از 20 میلی ثانیه است.

4) با عملکرد حفاظت از جریان اضافه برای حفاظت دوگانه ولتاژ بالا و پایین.سمت ولتاژ بالا را می توان با توجه به مقدار حفاظت توقف دقیق تنظیم کرد.هنگامی که جریان در سمت ولتاژ پایین از جریان نامی تجاوز کند، برای محافظت متوقف می شود و زمان عملیات کمتر از 20 میلی ثانیه است.

5) مقاومت محافظ خروجی ولتاژ بالا در بدنه تقویت کننده طراحی شده است، بنابراین نیازی به اتصال مقاومت محافظ دیگری در خارج نیست.

6) مدار کنترل بازخورد منفی حلقه بسته ولتاژ بالا و پایین اتخاذ شده است، بنابراین خروجی اثر افزایش ظرفیت ندارد.

7) نتایج آزمون را می توان در تستر ذخیره کرد.

8) نتایج آزمایش را می توان از طریق چاپگر حرارتی داخلی چاپ کرد.

داده های تکنیکی

1) ولتاژ نامی خروجی: 30 کیلو ولت / 20 میلی آمپر (مقدار اوج)

2) فرکانس خروجی: 0.1 هرتز، 0.05 هرتز، 0.02 هرتز

3) ظرفیت بار

0.1 هرتز، حداکثر1.1μF

0.05 هرتز، حداکثر2.2μF

0.02 هرتز، حداکثر5.5μF

4) دقت اندازه گیری: 3٪

5) خطای مقدار پیک مثبت و منفی ولتاژ: ≤3٪

6) اعوجاج شکل موج ولتاژ: ≤ 5％

7) شرایط کاری

دما: -10℃~+40℃

رطوبت: ≤ 85％RH

8) منبع تغذیه: AC220V/120V ±10%, 50/60Hz

تستر 30 کیلوولت VLF HV VLF-30 تجهیزات تست ایده آل برای اندازه گیری کابل برق یا ماشین آلات دوار (موتور/ژنراتور) در 0.1 هرتز، 0.05 هرتز یا 0.02 هرتز است.
