ISO9001 VLF Hipot HV تست تجهیزات کابل تست چند منظوره 50 کیلو ولت

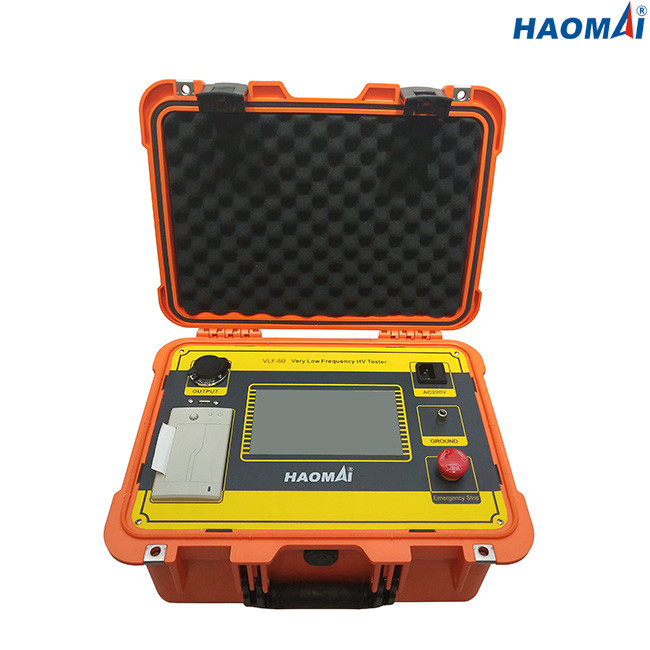

تستر Hipot VLF 50kV

مدل: VLF-50

VLF مخفف Very Low Frequency است.

VLF Hipot Tester یک دستگاه ولتاژ بالا خروجی AC است.تستر VLF HV ولتاژ AC سینوسی را ارائه می کند اما در 0.1Hz-0.02Hz، در مقایسه با خروجی 50/60 هرتز مجموعه تست AC معمولی.هنوز هم یک ولتاژ AC با معکوس شدن قطبیت سینوسی در هر نیم سیکل است.

تستر 50 کیلوولت VLF Hipot VLF-50 می تواند تا 50 کیلو ولت/30 میلی آمپر خروجی دهد.

ویژگی های اصلی

1) فرکانس خروجی: 0.1 هرتز، 0.05 هرتز، 0.02 هرتز

2) جریان، ولتاژ و داده های شکل موج به طور مستقیم از سمت ولتاژ بالا نمونه برداری می شود، که داده های دقیق را تضمین می کند.

3) با عملکرد حفاظت از اضافه ولتاژ.هنگامی که خروجی از حد تعیین شده ولتاژ فراتر رود، ابزار برای محافظت متوقف می شود و زمان عمل کمتر از 20 میلی ثانیه است.

4) با عملکرد حفاظت از جریان اضافه برای حفاظت دوگانه ولتاژ بالا و پایین.سمت ولتاژ بالا را می توان با توجه به مقدار حفاظت توقف دقیق تنظیم کرد.هنگامی که جریان در سمت ولتاژ پایین از جریان نامی تجاوز کند، برای محافظت متوقف می شود و زمان عملیات کمتر از 20 میلی ثانیه است.

5) مقاومت محافظ خروجی ولتاژ بالا در بدنه تقویت کننده طراحی شده است، بنابراین نیازی به اتصال مقاومت محافظ دیگری در خارج نیست.

6) مدار کنترل بازخورد منفی حلقه بسته ولتاژ بالا و پایین اتخاذ شده است، بنابراین خروجی اثر افزایش ظرفیت ندارد.

7) نتایج آزمون را می توان در تستر ذخیره کرد.

8) نتایج آزمایش را می توان از طریق چاپگر حرارتی داخلی چاپ کرد.

داده های تکنیکی

1) ولتاژ نامی خروجی: 50 کیلو ولت / 30 میلی آمپر (مقدار اوج)

2) فرکانس خروجی: 0.1 هرتز، 0.05 هرتز، 0.02 هرتز

3) ظرفیت بار

0.1 هرتز، حداکثر1.1μF

0.05 هرتز، حداکثر2.2μF

0.02 هرتز، حداکثر5.5μF

4) دقت اندازه گیری: 3٪

5) خطای مقدار پیک مثبت و منفی ولتاژ: ≤3٪

6) اعوجاج شکل موج ولتاژ: ≤ 5％

7) شرایط کاری

دما: -10℃~+40℃

رطوبت: ≤ 85％RH

8) منبع تغذیه: AC220V ± 10٪، 50/60Hz

تستر 50 کیلوولت VLF Hipot VLF-50 ابزار تست قدرتمندی برای اندازه‌گیری کابل برق یا ماشین‌های دوار (موتور/ژنراتور) در 0.1 هرتز، 0.05 هرتز یا 0.02 هرتز است.
