تحلیلگر پاسخ فرکانس 20 دسی بل

تحلیلگر پاسخ فرکانس جارویی

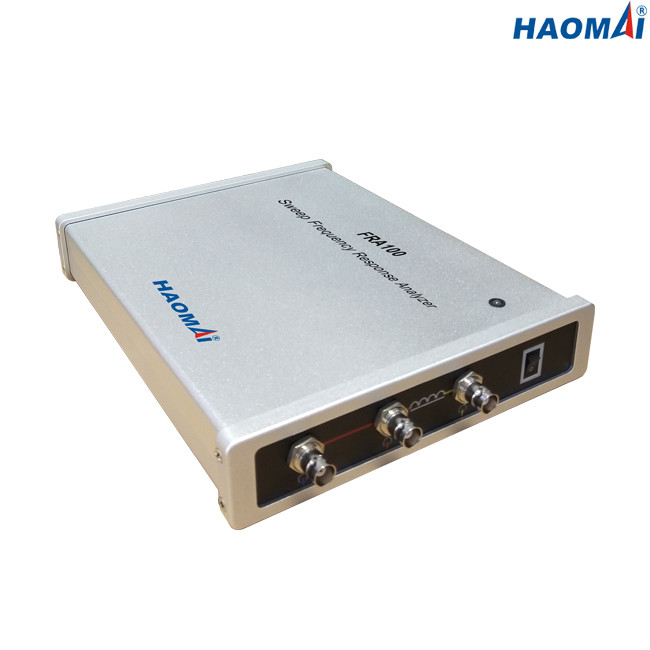

مدل: FRA100

تحلیلگر پاسخ فرکانس جابجایی FRA100 از روش SFRA (تحلیل پاسخ فرکانس جابجایی) استفاده می کند و عملکرد انتقال الکتریکی را در محدوده فرکانسی وسیع اندازه گیری می کند.عیوب سیم پیچ و عیوب در هسته مغناطیسی را تشخیص می دهد و در نتیجه به بهبود قابلیت اطمینان ترانسفورماتور، کاهش هزینه های تعمیر و نگهداری و جلوگیری از خرابی های پرهزینه کمک می کند.

Sweep Frequency Response Analyzer FRA100 الزامات موجود در بروشور Cigre 3422008 ارزیابی وضعیت مکانیکی سیم پیچ ترانسفورماتور با استفاده از FRA و استاندارد چینی DL/T 911-2016، FRA در تغییر شکل سیم پیچ ترانسفورماتورهای قدرت، و همچنین استاندارد بین المللی IEC60076-18:201 را برآورده می کند.

ویژگی های اصلی

●از SFRA (تحلیل پاسخ فرکانس جابجایی) برای آزمایش تغییر شکل سیم‌پیچ با اندازه‌گیری ویژگی‌های پاسخ دامنه فرکانس هر سیم‌پیچ در ترانسفورماتورهای قدرت استفاده کنید.

●اندازه گیری سریع: زمان اندازه گیری تک سیم پیچ کمتر از 2 دقیقه است

●دقت فرکانس بالا: ≤0.001%

●حداکثر نقاط جارو تا 50000

● سنتز فرکانس دیجیتال برای اطمینان از ثبات فرکانس بالاتر

● ایزوله ولتاژ 5000 ولت برای محافظت کامل از لپ تاپ

●قابلیت بارگذاری 9 منحنی به طور همزمان و محاسبه خودکار پارامترهای هر منحنی برای تشخیص تغییر شکل های سیم پیچ و ارائه نتیجه گیری مرجع.

●نرم افزار تجزیه و تحلیل دارای عملکرد قدرتمندی است که می تواند الزامات استاندارد چینی DL/T 911-2016 و استاندارد بین المللی IEC60076-18:2012 را برآورده کند.

●مدیریت نرم افزار از انسان سازی و عقلانی بالایی برخوردار است.کاربران فقط باید روی یک دکمه کلیک کنند تا تمام اندازه گیری ها پس از تنظیم پارامترها انجام شود.

●اندازه کوچک و وزن سبک (2.3 کیلوگرم / 5.07 پوند) برای حمل آسان

داده های تکنیکی

◇بخش اندازه گیری

روش تست: SFRA (تحلیل پاسخ فرکانس جابجایی)

محدوده فرکانس: 10 هرتز تا 10 مگاهرتز

وضوح فرکانس:<0.01%

عدم دقت فرکانس: ≤0.001٪

تعداد امتیاز: پیش فرض 600، کاربر قابل انتخاب است

حداکثر50 000 امتیاز، تعریف شده توسط کاربر

زمان اندازه گیری: 1-2 دقیقه برای یک سیم پیچ

فاصله نقاط: لگاریتمی یا خطی

تنظیمات جارو: تنظیمات فردی برای باندهای فرکانسی تعریف شده توسط مشتری.مقیاس خطی یا لگاریتمی

محدوده دینامیکی: -120dB~20dB

عدم دقت: ± 0.1 دسی بل از +10 دسی بل تا 50- دسی بل

± 0.5 دسی بل تا -80 دسی بل

± 1 دسی بل تا -100 دسی بل

ارتباط کامپیوتری: USB

نرم افزار: مناسب برای ویندوز XP/7/8/10

استانداردها: الزامات موجود در بروشور Cigré 342، 2008 را برآورده می کند. ارزیابی وضعیت مکانیکی سیم پیچ های ترانسفورماتور با استفاده از FRA DL/T 911-2004، FRA در تغییر شکل سیم پیچ ترانسفورماتورهای قدرت، و همچنین استاندارد بین المللی IEC60076-18:2012.

◇خروجی آنالوگ

کانال: 1

ولتاژ انطباق: 0.50-25 Vp-p، به طور خودکار در آزمایش تنظیم می شود

ولتاژ اندازه گیری در 50 Ω: 0.25-12.5 Vp-p

امپدانس خروجی: 50 Ω

محدوده فرکانس: 10 هرتز تا 10 مگاهرتز

جهت رفت و برگشت: کم به زیاد

◇ورودی آنالوگ

کانال ها: 2

نمونه برداری: همزمان

محدوده فرکانس: 10 هرتز تا 10 مگاهرتز

امپدانس ورودی: 1 MΩ

نرخ نمونه برداری: 100 MS/s

◇مورد نیاز کامپیوتر (کامپیوتر شامل نمی شود)

سیستم عامل: Windows XP/7/8/10

پردازنده: پنتیوم 500 مگاهرتز یا بالاتر

حافظه: 256 مگابایت رم یا بیشتر

هارد دیسک: حداقل 30 مگابایت رایگان

رابط: USB

◇عمومی

منبع تغذیه AC برای آداپتور: 100-240 ولت AC، 50/60 هرتز

منبع تغذیه DC برای ابزار: 12 ولت DC

ابعاد: 238 x 184 x 40 میلی‌متر (9.37 x 7.24 اینچ 1.57 اینچ)

وزن: 2.3 کیلوگرم (5.07 پوند)

شرایط محیطی

زمینه کاربرد: این ابزار برای استفاده در پست های فشار متوسط ​​و فشار قوی و محیط های صنعتی در نظر گرفته شده است.

دمای نگهداری: -20 درجه سانتیگراد تا 70 درجه سانتیگراد (4- درجه فارنهایت تا +158 درجه فارنهایت)

دمای کارکرد: -20 درجه سانتیگراد تا 50+ درجه سانتیگراد (4- درجه فارنهایت تا +122 درجه فارنهایت)

رطوبت: < 95٪ RH، غیر متراکم

مدارک ایمنی و EMC

ایمنی: مطابق با IEC61010-1، 2006/95/EC طراحی شده است

EMC: 2004/108/EC

تحلیلگر پاسخ فرکانس جابجایی FRA100 ابزاری ایده آل برای تشخیص تغییرات مکانیکی و الکتریکی مجموعه هسته و سیم پیچ ترانسفورماتورهای قدرت است.
