ضریب قدرت عایق خودکار

تستر دلتای قهوهای مایل به زرد و ظرفیت تستر

مدل: TDC3100

مجموعه تست ضریب توان/ضریب اتلاف عایق 12 کیلوولت اتوماتیک (tan∂).

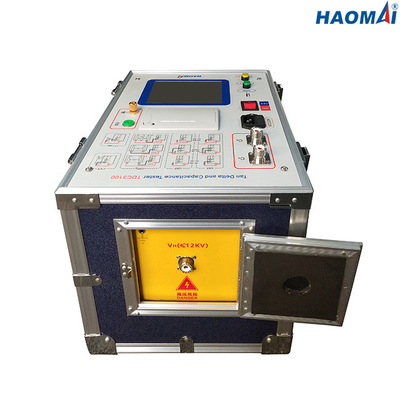

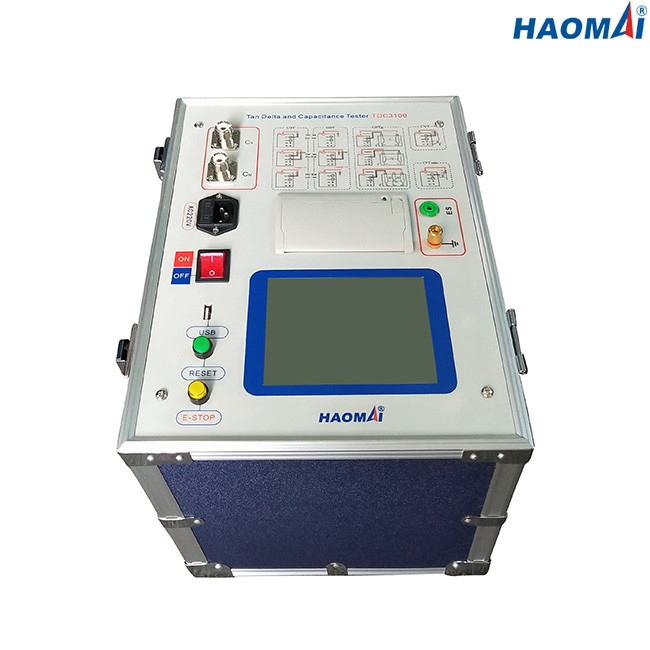

Tan Delta and Capacitance Tester TDC3100 مجموعه تست ضریب توان/ضریب اتلاف عایق 12 کیلو ولت (tan∂) تمام اتوماتیک است که برای ارزیابی ماهیت و کیفیت مواد عایق الکتریکی و سیستم های ولتاژ بالا مانند ترانسفورماتورها، بوشینگ ها، قطع کننده های مدار، کابل ها و سیم پیچ ها طراحی شده است. ماشین های دوار و غیره

اندازه گیری های TDC3100 شامل ولتاژ، جریان، توان، دلتای قهوهای مایل به زرد، ضریب توان، ظرفیت خازنی و نسبت CVT می باشد.نتایج آزمایش را می توان به طور خودکار در دستگاه ذخیره کرد و همچنین می تواند مستقیماً در حافظه USB بارگیری شود یا از طریق چاپگر حرارتی داخلی چاپ شود.

ویژگی های اصلی

●استاندارد تست: IEC60247

● حالت تست قابل انتخاب: UST، GST، GSTg

● اندازه گیری ضریب توان عایق/ضریب اتلاف 12 کیلو ولت (tan∂).

● اندازه گیری ظرفیت تا 60nF در 12 کیلو ولت

● تست نسبت CVT موجود (مناسب برای CVT با کلاس دقت 1.0 یا 3.0)

مدارهای مهار تداخل برای آزمایش در شرایط تداخل شدید یا نویز

●صفحه نمایش لمسی برای عملیات آسان و سریع

● چاپگر حرارتی داخلی برای چاپ مستقیم نتایج آزمایش

داده های تکنیکی

●استاندارد تست: IEC60247

●خروجی HV داخلی: 0.5~12kV

دقت خروجی: ±(خواندن×1%)

رزولوشن: 100 ولت

حداکثر جریان خروجی: 200 میلی آمپر

ظرفیت: 2000VA

منبع تغذیه خود تحریکی: AC 0~50V/15A

● اندازه گیری ضریب اتلاف (tgδ).

محدوده اندازه گیری: بدون محدودیت

دقت: ±(خواندن×1%+0.040%)

وضوح: 0.001٪

● اندازه گیری ظرفیت (Cx).

محدوده اندازه گیری: 15pF < Cx < 300nF

Cx <60nF @12kV

Cx < 150nF @5kV

Cx < 300nF @1kV

Cx <300nF برای تست CVT

دقت: ±(خواندن×1%+1.00pF)

وضوح: 0.001pF (4 دیجیتال معتبر)

●تست نسبت CVT (مناسب برای CVT با کلاس دقت 1.0 یا 3.0)

محدوده اندازه گیری: 10 تا 10000

دقت: 1%

●فرکانس

تک فرکانس: 50 هرتز یا 60 هرتز

فرکانس متغیر: 45 هرتز/55 هرتز، 47.5 هرتز/52.5 هرتز، 55 هرتز/65 هرتز، 57.5 هرتز/62.5 هرتز

● چاپگر حرارتی داخلی برای چاپ نتایج آزمایش

● رابط USB برای ذخیره سازی دانلود نتایج تست

ذخیره سازی داده ها: 200 نتیجه آزمایش را می توان در تستر ذخیره کرد

● منبع تغذیه: سفارشی (AC 220V/230V/120V/127V±10%, 1 فاز)، 50Hz/60Hz

●وضعیت محیطی

دمای نگهداری: -20℃~60℃

دمای کارکرد: -10℃~50℃

رطوبت: <90%

●متفرقه

ابعاد میزبان: 350x270mx270mm (13.78x10.62x10.63 اینچ)

وزن میزبان: 22.8 کیلوگرم (50.27 پوند)

● مدارک ایمنی و EMC

ایمنی: مطابق با IEC61010-1 طراحی شده است

EMC: صنعتی سبک IEC 61326

تان دلتا و تستر خازن TDC3100 یک ابزار تست قابل اعتماد برای آزمایش ضریب اتلاف (tgδ)، ضریب توان (PF) و ظرفیت (Cx) ترانسفورماتور، قطع کننده مدار، بوش عایق، ماشین‌های دوار، کابل‌ها، CVT و غیره است.
