نسبت دورهای ترانسفورماتور IEEE C57.12.90

نسبت دورهای ترانسفورماتور

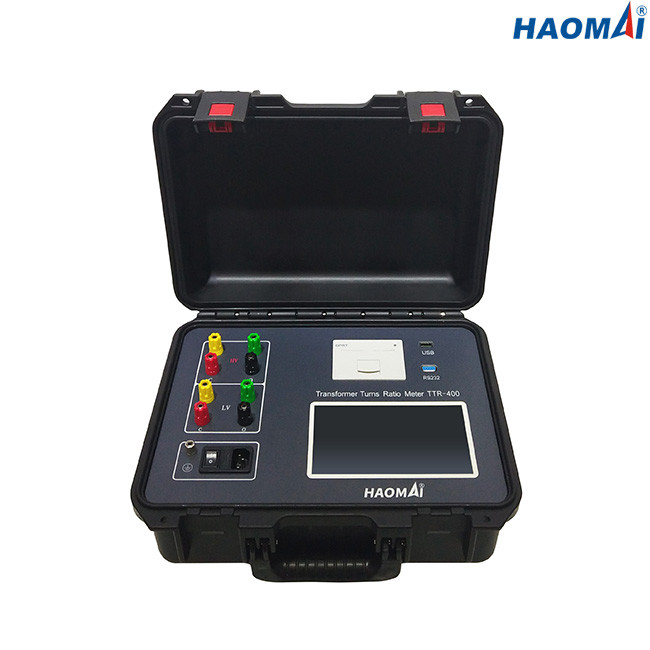

مدل: TTR-400

نسبت چرخش ترانسفورماتور TTR-400 برای اندازه گیری نسبت ولتاژ و نسبت چرخش ترانسفورماتورهای توزیع فاز سینگ یا سه فاز یا ترانسفورماتورهای قدرت در یک پست یا محیط تولید بر اساس استاندارد تست IEC 60076 و IEEE C57.12.90 طراحی شده است.

ویژگی های اصلی

● نسبت چرخش، نسبت ولتاژ، جابجایی فاز را اندازه می‌گیرد

●ولتاژ تست متغیر: 0~160V

●شناسایی اتصال سیم پیچ اتوماتیک و تست گروه برداری

● صفحه نمایش لمسی 7 اینچی برای کارکرد آسان

● رابط کاربری ساده برای راه اندازی تست سریع

●نتایج آزمون را در هیئت مدیره ذخیره کنید

●نتایج تست را از طریق رابط USB دانلود کنید

●نتایج آزمایش را از طریق چاپگر داخلی چاپ کنید

● برای اندازه گیری دقیق تر، منبع تغذیه اینورتر دقیق سه فاز را انتخاب کنید

●دارای حفاظت اتصال معکوس ولتاژ بالا و پایین و حفاظت اتصال کوتاه ترانسفورماتور

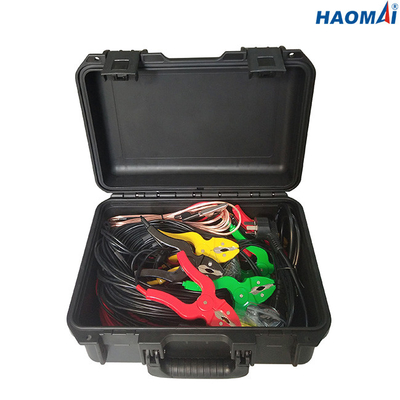

●برای قابلیت حمل در یک کیس جمع و جور و ناهموار عرضه شده است

داده های تکنیکی

◇استاندارد تست: IEC60076 و IEEE C57.12.90

◇ اندازه گیری نسبت

محدوده: 0.9-10000

دقت: ± 0.1٪ @ 0.9-500

± 0.2٪ @ 501-2000

± 0.5٪ @ 2001-10000

◇ اندازه گیری زاویه فاز

محدوده: ± 180 درجه

دقت: ± 0.1 درجه

وضوح: 0.01 درجه

ولتاژ تست: 0 تا 160 ولت

◇ذخیره داخلی داده: تا 1000 مجموعه داده

◇ چاپگر داخلی برای چاپ مستقیم نتایج آزمایش

◇منبع تغذیه: AC220V/230V±10%,50Hz/60Hz

◇ ابعاد: 360x290x170mm (14.17x11.42x6.69 اینچ)

◇وزن: 5.9 کیلوگرم (13.01 پوند)

◇شرایط محیطی

دمای نگهداری: -20℃~60℃

رطوبت: <90%

دمای عملیاتی: -10℃~50℃

◇ مدارک ایمنی و EMC

ایمنی: مطابق با IEC61010-1 طراحی شده است

EMC: صنعتی سبک IEC 61326

نسبت چرخش ترانسفورماتور TTR-400 ابزاری قدرتمند برای آزمایش نسبت ولتاژ و نسبت چرخش ترانسفورماتورهای قدرت است.

نسبت دورهای ترانسفورماتور TTR-400 نیز در آزمایشگاه شخص ثالث دارای اعتبار ISO/IEC 17025 کالیبره شده است.

گزارش کالیبراسیون به صورت زیر نشان داده شده است.
