| محل منبع: | چین |
| نام تجاری: | HAOMAI |
| گواهی: | ISO9001:2015 |
| شماره مدل: | HIT-15 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | negotiation |
| جزئیات بسته بندی: | جعبه حمل و نقل + کارتن |
| زمان تحویل: | 5-10 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 400 ست در ماه |
| نام محصول: | تستر مقاومت عایق، Megohm متر | Max. حداکثر test voltage ولتاژ تست: | 15 کیلو ولت |
|---|---|---|---|
| محدوده مقاومت عایق: | 0.01MΩ-50TΩ | محدوده ولتاژ DC: | 0-1000 ولت |
| محدوده ولتاژ AC: | 0-750 ولت | اندازه گیری DAR و PI: | در دسترس |
| برجسته: | تجهیزات تست مقاومت عایق 15 کیلو ولت,تجهیزات تست مقاومت عایق 50 هرتز,تستر مقاومت عایق مگاهم متر ضد آب و هوا |
||

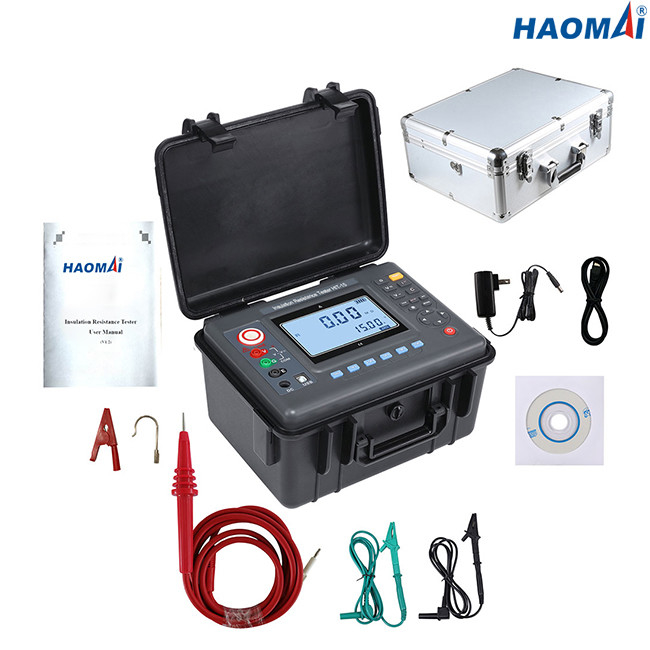

تستر مقاومت عایق 15 کیلوولت DC
مدل: HIT-15
تست مقاومت عایق یک تست کمی است که نشان دهنده کارایی عایق الکتریکی یک محصول است.کاربردهای اصلی شامل کابل، ترانسفورماتور، موتور/ژنراتور، قطع کننده مدار و بوشینگ می باشد.
HIT-15 برای انجام تست های مقاومت عایق تا 15 کیلو ولت با یک طراحی شده است
حداکثر مقاومت 50 TΩ.HIT-15 اندازه گیری DAR (نسبت جذب دی الکتریک) و PI (شاخص قطبش) را ارائه می دهد.
HIT-15 قادر به اندازه گیری ظرفیت جسم آزمایشی از 10uf تا 100nf است.
باتری 12 ولتی قابل شارژ لیتیوم یونی برای HIT-15 استفاده شده است که در صورت خالی بودن باتری ها، شارژ سریع را از منبع AC ارائه می دهد.
HIT-15 دارای مجموعه ای کامل از حالت های تست و همچنین حافظه داخلی و قابلیت دانلود داده ها بر روی لپ تاپ است.
محفظه ضد آب و هوا IP54 برای عملیات در فضای باز طراحی شده است.واحد HIT-15 برای محافظت از تستر و حذف رطوبت و گرد و غبار به اندازه کافی قوی است.
ویژگی های اصلی
1) مقاومت عایق تا 50 TΩ @ 15 کیلو ولت
2) ولتاژ نامی: 500V، 1kV، 2.5kV، 5kV،10kV،15kV
3) محدوده ولتاژ AC: 0-750 ولت
4) محدوده ولتاژ DC: 0-1000 ولت
5) ظرفیت جسم آزمایشی را اندازه گیری می کند
6) DAR (نسبت جذب دی الکتریک) و PI (شاخص قطبش) را اندازه گیری می کند.
7) خروجی جریان اتصال کوتاه 6 میلی آمپر جریان بالا
8) صفحه نمایش LCD بزرگ با نور پس زمینه
9) حافظه پیشرفته و فراخوانی روی صفحه نمایش
10) دانلود نتایج روی برد از طریق رابط USB
11) محفظه ضد آب IP54
12) درجه ایمنی در CAT Ⅲ 300V
داده های تکنیکی
| عملکرد | تست مقاومت عایق، تست ولتاژ |
| شرایط پایه | 23°C±5°C، زیر 75% RH |
| ولتاژ نامی (V) | 500 ولت، 1 کیلوولت، 2.5 کیلوولت، 5 کیلو ولت، 10 کیلو ولت، 15 کیلوولت |
| ولتاژ تست (V) | ولتاژ نامی x(10±1%) |
| محدوده مقاومت عایق | 0.01MΩ~50TΩ |
| وضوح مقاومت عایق | 0.01MΩ |
| محدوده ولتاژ DC | 0 تا 1000 ولت |
| وضوح ولتاژ DC | 0.1 ولت |
| محدوده ولتاژ AC | 0 تا 750 ولت |
| وضوح ولتاژ AC | 0.1 ولت |
| جریان اتصال کوتاه خروجی | ≥6 میلی آمپر |
| نسبت جذب دی الکتریک و شاخص قطبش اندازه گیری | در دسترس |
| منبع تغذیه | باتری قابل شارژ 12 ولت |
| نور پس زمینه | نور پس زمینه صفحه خاکستری قابل کنترل، مناسب برای استفاده در مکان های کم نور |
| حالت نمایش | صفحه نمایش LCD بزرگ 4 بیتی، نور پس زمینه صفحه نمایش خاکستری |
| اندازه نمایشگر LCD | 108×65 میلی متر |
| اندازه ابزار | 277.2×227.5×153mm (LxWxH) |
| رابط USB | برای نظارت بر نرم افزار و انتقال داده ها.داده های ذخیره شده را می توان برای ذخیره و چاپ در رایانه بارگذاری کرد. |
| خط ارتباطی | خط ارتباطی USB 1 عدد |
| خط تست | ولتاژ بالا راب قرمز 3 متر، خط تست ولتاژ بالا مشکی 1.5 متر، سبز 1.5 متر |
| ذخیره سازی داده ها | 500 گروهنماد "FULL" نشان می دهد که فضای ذخیره پر است. |
| مشاهده داده ها | عملکرد نمایش داده: نمایش نماد "MR". |
| نمایش سرریز | عملکرد سرریز (بیش از محدوده اندازه گیری): نمایش نماد "OL". |
| عملکرد زنگ هشدار | هنگامی که مقدار اندازه گیری شده از مقدار تنظیم شده بیشتر شود، یک هشدار داده می شود |
| مصرف برق | آماده به کار: حداکثر 30 میلی آمپر (نور پس زمینه خاموش) |
| روشن کردن نور پس زمینه: حداکثر 42 میلی آمپر | |
| اندازه گرفتن.حداکثر 300 میلی آمپر (نور پس زمینه خاموش) | |
| وزن ابزار | 2.75 کیلوگرم (شامل باتری) |
| ولتاژ باتری | هنگامی که ولتاژ باتری کم است، نماد باتری کم نمایش داده می شود. |
| خاموش شدن خودکار | خاموش شدن خودکار پس از 15 دقیقه بوت شدن |
| تست عایق | ≥50MΩ (بین خط اندازه گیری و کیس) |
| ولتاژ قابل تحمل | AC3kV/50Hz، 1 دقیقه |
| دما و رطوبت کار | -10℃~+50℃~85% RH |
| دما و رطوبت ذخیره سازی | -15℃~+55℃＜90% RH |
| ایمنی | IEC61010-1، IEC1010-2-31، IEC61557-1،5، IEC60529(IP54) درجه آلودگی II، CAT Ⅲ 300V |
محدوده و دقت اندازه گیری مقاومت عایق
| تابع اندازه گیری | ولتاژ خروجی | محدوده اندازه گیری | دقت | وضوح |
| مقاومت عایق |
500 ولت (10±%)
|
0 MΩ × 2 MΩ | ± 5% rdg ± 5dgt | 0.001MΩ |
| 2 MΩ × 20 MΩ | ± 5% rdg ± 5dgt | 0.01MΩ | ||
| 20 MΩ × 200 MΩ | ± 5% rdg ± 5dgt | 0.1MΩ | ||
| 200 MΩ × 2000 MΩ | ± 5% rdg ± 5dgt | 1MΩ | ||
| 2GΩ~20GΩ | ± 5% rdg ± 5dgt | 0.01GΩ | ||
| 20GΩ~200GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
| 200GΩ~2000GΩ | ±20%rdg±5dgt | 1GΩ | ||
| 1 کیلوولت (±10%) | 0 MΩ ~ 5 MΩ | ± 5% rdg ± 5dgt | 0.001MΩ | |
| 5 MΩ × 50 MΩ | ± 5% rdg ± 5dgt | 0.01MΩ | ||
| 50 MΩ × 500 MΩ | ± 5% rdg ± 5dgt | 0.1MΩ | ||
| 500 MΩ × 5000 MΩ | ± 5% rdg ± 5dgt | 1MΩ | ||
| 5GΩ~50GΩ | ±10%rdg±5dgt | 0.01GΩ | ||
| 50GΩ~500GΩ | 15 ± rdg ± 5dgt | 0.1GΩ | ||
| 500GΩ~5000GΩ | ±20%rdg±5dgt | 1GΩ | ||
| 2.5 کیلوولت (±10%) | 0 MΩ × 10 MΩ | ± 5% rdg ± 5dgt | 0.01MΩ | |
| 10 MΩ × 100 MΩ | ± 5% rdg ± 5dgt | 0.1MΩ | ||
| 100 MΩ × 1000 MΩ | ± 5% rdg ± 5dgt | 1MΩ | ||
| 1 GΩ × 10GΩ | ± 5% rdg ± 5dgt | 0.01GΩ | ||
| 10 GΩ × 100GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
| 100 GΩ × 1000 GΩ | 15 ± rdg ± 5dgt | 1GΩ | ||
| 1 TΩ × 10TΩ | ±20%rdg±10dgt | 0.01TΩ | ||
| 5 کیلوولت (±10%) | 0 MΩ × 20 MΩ | ± 5% rdg ± 5dgt | 0.01MΩ | |
| 20 MΩ × 200 MΩ | ± 5% rdg ± 5dgt | 0.1MΩ | ||
| 200 MΩ × 2000 MΩ | ± 5% rdg ± 5dgt | 1MΩ | ||
| 2GΩ~20GΩ | ± 5% rdg ± 5dgt | 0.01GΩ | ||
| 20 GΩ × 200GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
| 200 GΩ × 2000 GΩ | 15 ± rdg ± 5dgt | 1GΩ | ||
| 2 TΩ × 10TΩ | ±25%rdg±10dgt | 0.01TΩ | ||
| 10KV (±10%) | 0 MΩ ~ 50 MΩ | ± 5% rdg ± 5dgt | 0.01MΩ | |
| 50 MΩ × 500 MΩ | ± 5% rdg ± 5dgt | 0.1MΩ | ||
| 500 MΩ × 5000 MΩ | ± 5% rdg ± 5dgt | 1MΩ | ||
| 5GΩ~50GΩ | ± 5% rdg ± 5dgt | 0.01GΩ | ||
| 50 GΩ × 500 GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
| 500 GΩ × 5000 GΩ | ±20%rdg±5dgt | 1GΩ | ||
| 5TΩ~35TΩ | ± 35% rdg ± 10dgt | 0.01TΩ | ||
| 15 کیلوولت (±10%) | 0 MΩ × 60 MΩ | ± 5% rdg ± 5dgt | 0.01MΩ | |
| 60 MΩ × 600 MΩ | ± 5% rdg ± 5dgt | 0.1MΩ | ||
| 600 MΩ × 6000 MΩ | ± 5% rdg ± 5dgt | 1MΩ | ||
| 6GΩ~60GΩ | ± 5% rdg ± 5dgt | 0.01GΩ | ||
| 60GΩ~600GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
| 600 GΩ × 6000 GΩ | ±20%rdg±5dgt | 1GΩ | ||
| 6 TΩ~50TΩ | ± 35% rdg ± 10dgt | 0.01TΩ |
محدوده و دقت اندازه گیری ظرفیت
| تابع اندازه گیری | محدوده اندازه گیری | دقت | وضوح |
| ظرفیت | 10uf-50uf | 15 ± rdg ± 5dgt | 0.01uf |
| 1uf-10uf | 15 ± rdg ± 5dgt | 0.1uf | |
| 100nf-10nf | 15 ± rdg ± 5dgt | 0.01nf | |
| 10nf-100nf | 15 ± rdg ± 5dgt | 0.01nf |
تستر مقاومت عایق 15 کیلوولت DC HIT-15 ابزاری قدرتمند برای اندازه گیری مقاومت عایق کابل ها، ترانسفورماتورها، موتورها / ژنراتورها، قطع کننده های مدار و بوشینگ ها و غیره است.
