| محل منبع: | چین |
| نام تجاری: | HAOMAI |
| گواهی: | ISO9001:2015 |
| شماره مدل: | HIT-5H |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | negotiation |
| جزئیات بسته بندی: | کارتن |
| زمان تحویل: | 5-10 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 400 ست در ماه |
| نام محصول: | تستر مقاومت عایق HV، Megohm متر | Max. حداکثر voltage ولتاژ: | 5 کیلو ولت |
|---|---|---|---|
| محدوده مقاومت عایق: | 0.01MΩ-5TΩ | محدوده ولتاژ DC: | 0.01V-1000V |
| محدوده ولتاژ AC: | 0.01V-750V | اندازه گیری DAR و PI: | در دسترس |
| برجسته: | ابزار تست مقاومت عایق ضد تداخل,ابزار تست مقاومت عایق 5 کیلوولت,تستر عایق 5 کیلوولت دستی |
||

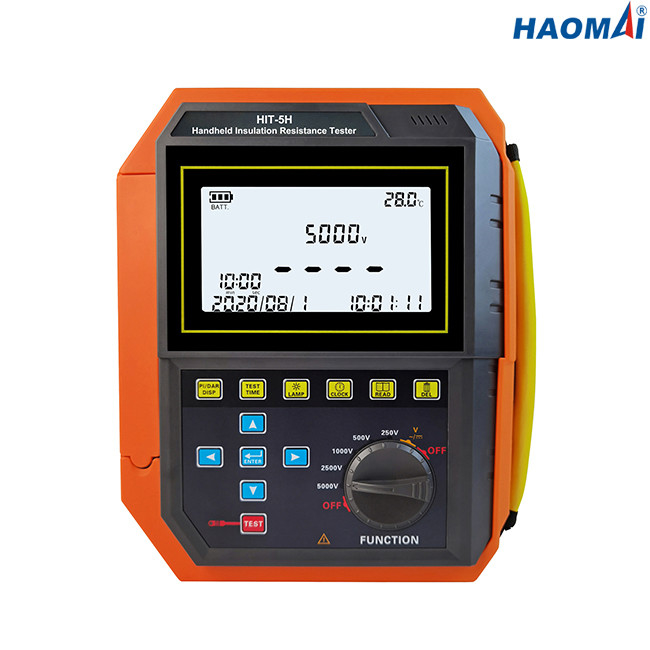

تستر مقاومت عایق دستی
مدل: HIT-5H
تستر مقاومت عایق (همچنین به عنوان تستر مقاومت عایق ولتاژ بالا DC، Megohm متر شناخته می شود) برای اندازه گیری مقاومت مواد عایق مختلف و مقاومت عایق ترانسفورماتورها، موتورها، کابل ها و تجهیزات الکتریکی استفاده می شود.
تستر مقاومت عایق دستی HIT-5H از مدار مجتمع در مقیاس متوسط و بزرگ، از جمله سیستم اندازه گیری جریان میکرو با دقت بالا، سیستم تقویت ولتاژ دیجیتال، مدار تخلیه خودکار تشکیل شده است.فقط نیاز به استفاده از یک خط ولتاژ بالا و یک خط سیگنال برای اتصال جسم اندازه گیری شده قابل اندازه گیری است.
محدوده ولتاژ تست خروجی نامی تستر مقاومت عایق دستی HIT-5H از 250 ولت تا 5000 ولت است و محدوده اندازه گیری مقاومت عایق از 0.01 MΩ تا 5.00TΩ است.
ویژگی های اصلی
1) تستر دستی برای اندازه گیری مقاومت عایق
2) تست ولتاژ AC و DC موجود است
3) اندازه گیری PI و DAR موجود است
4) ولتاژ تست: 250 ولت، 500 ولت، 1000 ولت، 2500 ولت، 5000 ولت
5) محدوده اندازه گیری مقاومت عایق: 0.01MΩ تا 5.00TΩ
6) زمان تست: 1 دقیقه تا 30 دقیقه (با توجه به روش تست، قابل تنظیم)
7) اتصال سیم کشی ساده
داده های تکنیکی
مشخصات عمومی
| عملکرد | مقاومت عایق، شاخص پلاریزاسیون (PI)، نسبت جذب دی الکتریک (DAR)، آزمایش ولتاژ AC و DC.عملکرد تخلیه خودکار؛تست دمای محیط؛عملکرد ساعت |
| قدرت | باتری لیتیومی قابل شارژ 14.8 ولت DC 2200 میلی آمپر ساعتی، تقریباً ولت باتری کامل.16.8 ولت |
| ولتاژ تست | برد: 250 ولت، 500 ولت، 1000 ولت، 2500 ولت، 5000 ولت |
| جریان اتصال کوتاه | ≥5mA (≥10mA،≥3.5mA،≥1.5mA گزینه) |
| روش اتصال سیم کشی | پورت L: "L" به نام پورت خروجی ولتاژ بالا، انتهای خط نامیده می شود و به یک انتهای جسم اندازه گیری شده منتهی می شود. |
| پورت G: "G" به نام انتهای سپر، برای اندازه گیری مقاومت عایق مواد یا کابل های عایق به روش سه الکترودی استفاده می شود.به انتهای حلقه محافظ الکترود متصل است. | |
| پورت E: "E" به نام انتهای زمین زمین، اتصال به زمین و پایانه های صفر جسم اندازه گیری شده.به عنوان مثال، فلز پوسته موتور، هسته ترانسفورماتور، محافظ کابل. | |
| پورت V: ترمینال اندازه گیری ولتاژ AC/DC (شناسایی خودکار AC/DC) | |
| وضوح | مقاومت عایق: 0.01MΩ |
| ولتاژ متناوب: 0.01 ولت | |
| ولتاژ DC: 0.01 ولت | |
| زمان تست | 1 دقیقه تا 30 دقیقه (با توجه به روش تست، قابل تنظیم) |
| نور پس زمینه | نور پس زمینه صفحه سفید قابل کنترل، مناسب برای میدان تاریک |
| تغییر مکان | تعویض اتوماتیک |
| ال سی دی | صفحه نمایش LCD 4 رقمی، نور پس زمینه صفحه نمایش سفید |
| اندازه LCD | 128mm×75mm |
| صفحه نمایش ال سی دی رشته | 124mm×67mm |
| نشانگر تست | در اندازه گیری، LED چشمک می زند و نمودار نوار پیشرفت نشان می دهد |
| شارژ کردن نشانگر | هنگام شارژ، چراغ نشانگر روی شارژر پس از شارژ کامل قرمز و سبز است |
| ابعاد | 258mm×215mm×83mm (LxWxH) |
| خط تست استاندارد | یک میله تست ولتاژ بالا قرمز، یک خط تست سبز و یک خط تست مشکی |
| ولتاژ باتری | قدرت باقیمانده باتری را نمایش دهید.وقتی باتری کم است، لطفا آن را به موقع شارژ کنید |
| پورت ارتباطی | با رابط USB، داده های ذخیره سازی را می توان در رایانه بارگذاری کرد، صرفه جویی در چاپ |
| خط ارتباطی | 1 عدد خط USB، طول 1.5 متر |
| جریان کاری | حالت آماده به کار: حداکثر 25 میلی آمپر (نور پس زمینه خاموش)؛ نور پس زمینه: حداکثر 25 میلی آمپر (فقط نور پس زمینه روشن)؛ کارکرد: حداکثر 450 میلی آمپر (نور پس زمینه خاموش) |
| وزن | وزن ابزار: 2.19 کیلوگرم (شامل باتری) |
| وزن کل: 3.50 کیلوگرم (با احتساب بسته) | |
| پشت ابزار | جعبه ابزار دو رنگ زرد-مشکی، جعبه ابزار خوب و راحت را حمل کنید |
| دمای کار/رطوبت | -10℃~40℃، 80% RH پایین |
| ذخیره سازی دما/رطوبت | -20 ℃ تا 60 ℃، 70٪ RH پایین |
| ولتاژ قابل تحمل | AC 3700V/rms (بین انتهای جلو و عقب پوسته) |
| مقاومت عایق | 20MΩ بالا (بین پیچ فلزی پایین و انتهای بالایی 500 ولت) |
| ویژگی الکترومغناطیسی | IEC61326 (EMC) |
| ولتاژ خروجی | محدوده تست | دقت |
| 250 ولت (15%) DC | 0.01MΩ~2.50GΩ | ± 3% rdg ± 5dgt |
| 2.50GΩ~250GΩ | ± 15% rdg ± 5dgt | |
| 500 ولت (10%) DC | 0.01MΩ~5.00GΩ | ± 3% rdg ± 5dgt |
| 5.00GΩ~500GΩ | 15 ± rdg ± 5dgt | |
| 1000 ولت (10%) DC | 0.01MΩ~10.00GΩ | ± 3% rdg ± 5dgt |
| 10.00GΩ~1.00 TΩ | 15 ± rdg ± 5dgt | |
| 2500 ولت (10%) DC | 0.01MΩ~25.0GΩ | ± 3% rdg ± 5dgt |
| 25.0GΩ~2.50 TΩ | 15 ± rdg ± 5dgt | |
| 5000 ولت (10%) DC | 0.01MΩ~50.0GΩ | ± 3% rdg ± 5dgt |
| 50.0GΩ~5.00 TΩ | 15 ± rdg ± 5dgt |
محدوده و دقت اندازه گیری ولتاژ AC و DC
| تابع تست | محدوده اندازه گیری | دقت | وضوح |
| ولتاژ DC | 0.01 ولت تا 1000 ولت | ±2%rdg±3dgt | 0.1 ولت |
| ولتاژ AC | 0.01 ولت تا 750 ولت | ±2%rdg±3dgt | 0.1 ولت |
تستر مقاومت عایق HIT-5H ابزار دستی برای اندازه گیری مقاومت عایق مواد مختلف عایق و تجهیزات الکتریکی است.
