| محل منبع: | چین |
| نام تجاری: | HAOMAI |
| گواهی: | ISO9001:2015, Test Report |
| شماره مدل: | PASL-3000 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | negotiation |
| جزئیات بسته بندی: | مورد تخته سه لا |
| زمان تحویل: | 15-20 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 400 ست در ماه |
| نام محصول: | DGA آنلاین، مانیتور گاز آنلاین | اصل تست: | فناوری لیزر نیمه هادی و طیف سنجی عکس-آکوستیک |
|---|---|---|---|
| گاز محلول اندازه گیری شده: | H2، CO، CO2، CH4، C2H2، C2H6، C2H4 | اندازه گیری H2O: | 0-100٪ (RS) یا به ppm داده می شود |
| دقت اندازه گیری: | حداقل حد اندازه گیری یا ± 30٪ | ارتباطات چندگانه داده: | RS485، اترنت، GPRS، فیبر نوری |
| برجسته: | ISO9001 مانیتورینگ آنلاین DGA,مانیتورینگ آنلاین چند منظوره DGA,مانیتورینگ آنلاین DGA آکوستیک عکس |
||

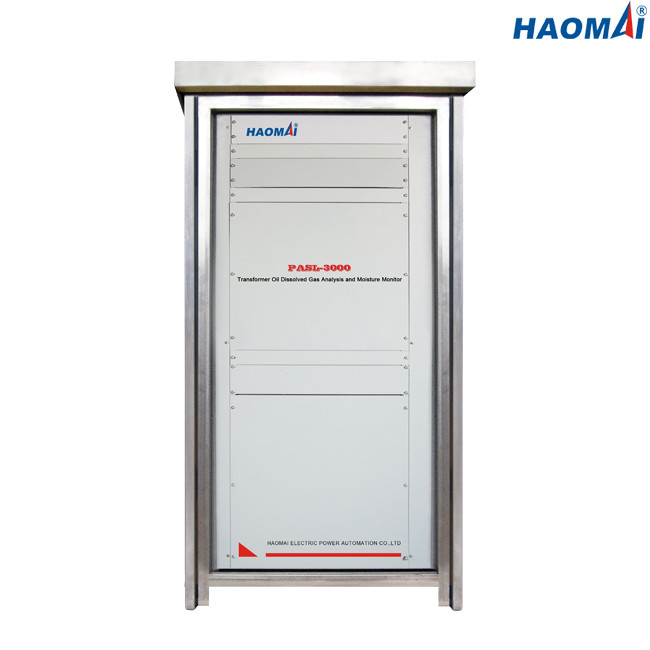

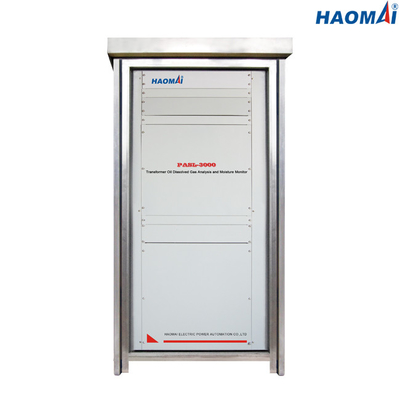

واحد مانیتورینگ ترانسفورماتور چندگانه گازی DGA
مدل: PASL-3000
واحد مانیتورینگ DGA ترانسفورماتور چندگانه گازی PASL-3000 با استفاده از فناوری لیزر نیمه هادی و فناوری تشخیص طیف سنجی عکس-آکوستیک، می تواند هیدروژن (H2)، مونوکسید کربن (CO)، دی اکسید کربن (CO2)، متان (CH4)، استیلن (C2H2) را اندازه گیری کند. اتان (C2H6)، اتیلن (C2H4) و غیره گازهای محلول طبق استانداردهای بین المللی و همچنین رطوبت (H2O) در روغن.اندازه گیری آنلاین به کاربر امکان می دهد طیف کاملی از عیوب ترانسفورماتور را شناسایی و تشخیص دهد.
PASL-3000 یک واحد مانیتورینگ ترانسفورماتور DGA است که به طور گسترده برای نظارت بر ترانسفورماتورهای با اندازه متوسط و بزرگ در تولید برق، انتقال و یا زمینه صنعتی استفاده می شود.
ویژگی های اصلی
●این واحد مانیتورینگ فناوری لیزر نیمه هادی و فناوری طیف سنجی فوتو آکوستیک را به میدان جدیدی معرفی می کند که تأثیر قابل توجهی در تشخیص گاز محلول در روغن ترانسفورماتور، بهبود نرخ تشخیص عیب در مرحله اولیه ترانسفورماتور اصلی و کاهش بروز خطا و هزینه عملیات و نگهداری
● اندازه گیری و تجزیه و تحلیل گاز محلول همه اجزا.برای اندازه گیری محتویات اجزای گاز هیدروژن (H2)، مونوکسید کربن (CO)، دی اکسید کربن (CO2)، متان (CH4)، استیلن (C2H2)، اتان (C2H6)، اتیلن (C2H4)، رطوبت H2O) و غیره. 8 نوع گاز، همچنین می تواند برای اندازه گیری محتوای اجزای نیتروژن (N2) و اکسیژن (O2) گسترش یابد.
●بدون گاز حامل، بدون تعمیر و نگهداری، بدون نصب قطع برق.نمونه روغن مستقیماً از طریق ورودی روغن نمونه برداری می شود و نمونه روغن پس از تجزیه و تحلیل به مخزن روغن بازگردانده می شود، بنابراین در هنگام نصب برق قطع نمی شود.هیچ گاز حامل و کالیبراسیون مجدد در طول کار مورد نیاز نیست، که واقعاً بدون نیاز به تعمیر و نگهداری است.
● تست پهنای باند باریک، از تداخل جلوگیری کنید.منبع نور لیزر، بدون فیلتر، می تواند با دقت از تداخل متقابل هنگام تشخیص گاز خطای مخلوط، دقت اندازه گیری بالا، تکرارپذیری خوب جلوگیری کند.
● گاز زدایی خلاء دمای ثابت، ایمن و قابل اعتماد.راندمان گاززدایی بالا، نمونه روغن گاز زدایی با هوای خارجی تماس نمی گیرد، نمونه روغن "0" آلودگی "0" از دست می دهد، برای اطمینان از ایمنی بازگشت روغن ترانسفورماتور.
● لیزر مدوله شده الکترونیکی از خرابی های ساختاری مکانیکی جلوگیری می کند.لیزر توسط سیگنال الکتریکی برای تولید سیگنال نوری پالس هدایت می شود، که جایگزین دیسک مدولاسیون سیستم طیف فوتوآکوستیک منبع نور مادون قرمز سنتی می شود، لرزش و تلفات مکانیکی را کاهش می دهد و میزان خرابی تجهیزات را کاهش می دهد.
●نمایش ترمینال از راه دور.این مانیتور از پروتکل MODBUS و IEC61850 پشتیبانی می‌کند که می‌تواند نمایشگر پایانه راه دور، از جمله وضعیت عملکرد تجهیزات، داده‌های اندازه‌گیری در زمان واقعی، نمودار تجزیه و تحلیل ستون داده، نمودار روند، گزارش و هشدار را ارائه دهد.
● ارتباطات چندگانه داده، مدیریت متمرکز از راه دور.نرم افزار مدیریت متمرکز از راه دور پیشرفته می تواند وضعیت در حال اجرا و داده های آزمایشی مانیتورهای متعدد را خلاصه و نظارت کند و نتایج تجزیه و تحلیل روند و تشخیص کامل را ارائه دهد.از حالت های ارتباطی RS485، اترنت، GPRS، فیبر نوری و غیره پشتیبانی می کند.
داده های تکنیکی
| منبع تغذیه | AC220V/2kW یا منبع تغذیه سفارشی | خطای نوع گاز | حداقل حد اندازه گیری | حداکثر حد اندازه گیری | |
| رطوبت | 10~95٪ RH غیر متراکم | H2 | 2 پی پی ام | 5000 پی پی ام | |
| درجه حرارت | دمای محیط: -40℃∼55℃(-10℃~55℃ هنگام شروع) | CO2 | 10 پی پی ام | 50000 پی پی ام | |
| دمای روغن: 10℃~100℃ | CO | 2 پی پی ام | 50000 پی پی ام | ||
| محفظه | IP55 | CH4 | 0.5 پی پی ام | 50000 پی پی ام | |
| بعد، ابعاد، اندازه | 850(W)x800(D)x1700(H)mm | C2H2 | 0.1 ppm | 50000 پی پی ام | |
| وزن | <350 کیلوگرم | C2H4 | 0.5 پی پی ام | 50000 پی پی ام | |
| دقت اندازه گیری | حداقل حد اندازه گیری یا ± 30٪ (هر کدام بیشتر باشد) | C2H6 | 0.5 پی پی ام | 2000 پی پی ام | |
| H2O | 0~100% (RS) یا بر حسب ppm داده می شود | ||||
واحد مانیتورینگ ترانسفورماتور چندگانه گازی DGA PASL-3000 یک واحد آنلاین قابل اعتماد برای نظارت بر هیدروژن (H2)، مونوکسید کربن (CO)، دی اکسید کربن (CO2)، متان (CH4)، استیلن (C2H2)، اتان (C2H6)، اتیلن است. (C2H4) و غیره گازهای محلول و رطوبت (H2O) ترانسفورماتورهای سایز متوسط و بزرگ در نیروگاهها یا پستها.
