| محل منبع: | چین |
| نام تجاری: | HAOMAI |
| گواهی: | ISO9001:2015, Test Report |
| شماره مدل: | PASL-3000 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | negotiation |
| جزئیات بسته بندی: | مورد تخته سه لا |
| زمان تحویل: | 10-15 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 400 ست در ماه |
| نام محصول: | DGA آنلاین، مانیتور گاز آنلاین | اصل تست: | فناوری لیزر نیمه هادی و طیف سنجی عکس-آکوستیک |
|---|---|---|---|
| گاز محلول اندازه گیری شده: | H2، CO، CO2، CH4، C2H2، C2H6، C2H4 | اندازه گیری H2O: | 0-100٪ (RS) یا به ppm داده می شود |
| دقت اندازه گیری: | حداقل حد اندازه گیری یا ± 30٪ | ارتباطات چندگانه داده: | RS485، اترنت، GPRS، فیبر نوری و غیره |
| برجسته: | نظارت بر DGA آنلاین HAOMAI,مانیتورینگ DGA آنلاین گاز,سیستم DGA آنلاین چند منظوره |
||

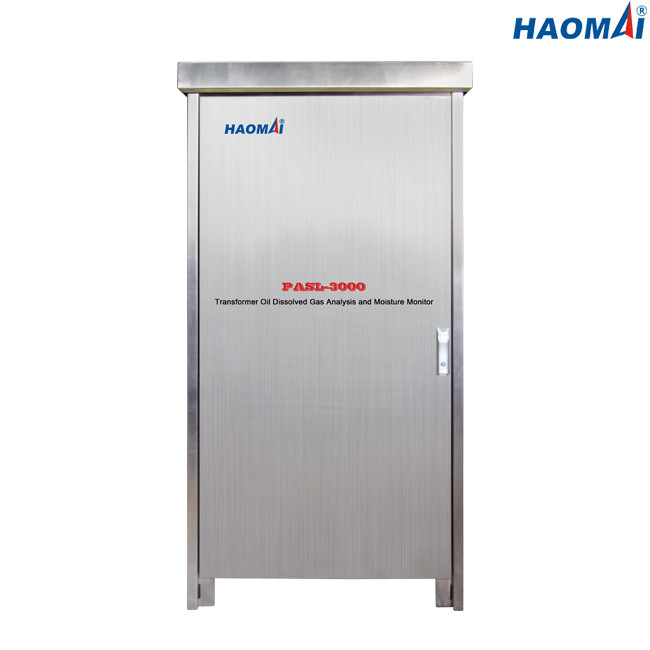

روغن ترانسفورماتور تجزیه و تحلیل گاز محلول و مانیتور رطوبت
مدل: PASL-3000
HAOMAI به طور خلاقانه ای فناوری لیزر نیمه هادی و طیف سنجی عکس-آکوستیک را با هم ترکیب کرد و آن را در میدان شبکه هوشمند به کار برد.
تجزیه و تحلیل گازهای محلول در روغن ترانسفورماتور و مانیتور رطوبت PASL-3000 توسعه یافته توسط HAOMAI قادر به اندازه گیری هیدروژن (H2)، مونوکسید کربن (CO)، دی اکسید کربن (CO2)، متان (CH4)، استیلن (C2H2)، اتان (C2H6) است. اتیلن (C2H4)، رطوبت (H2O) و غیره 8 نوع گاز محلول در روغن ترانسفورماتور، که با بهره برداری راحت، تعمیر و نگهداری آسان و دقت اندازه گیری بالا شهرت خوبی را از مشتریان متعدد کسب می کند.
ویژگی های اصلی
●فناوری پیشرفته.فناوری لیزر نیمه هادی و طیف سنجی فوتو آکوستیک به طور مبتکرانه ای برای اندازه گیری گاز محلول در روغن ترانسفورماتور استفاده می شود.PASL-3000 دارای توانایی ضد تداخل قوی، پاسخ اندازه گیری سریع، دقت اندازه گیری بالا، قابلیت تکرار خوب و غیره است.
● اندازه گیری و تجزیه و تحلیل گاز محلول همه اجزا.برای اندازه گیری محتویات اجزای گاز هیدروژن (H2)، مونوکسید کربن (CO)، دی اکسید کربن (CO2)، متان (CH4)، استیلن (C2H2)، اتان (C2H6)، اتیلن (C2H4)، رطوبت H2O) و غیره. 8 نوع گاز، همچنین می تواند برای اندازه گیری محتوای اجزای نیتروژن (N2) و اکسیژن (O2) گسترش یابد.
●بدون مواد مصرفی و بدون نگهداری.برای کار با تجهیزات نیازی به پرسنل نیست.در حین کار به گاز حامل یا کالیبراسیون مجدد نیاز نیست.تعمیر و نگهداری مداوم مورد نیاز نیست.
● گاز زدایی قابل اعتماد.مانیتور دارای یک دستگاه گاز زدایی خلاء با دمای ثابت داخلی است که می تواند به طور موثر و سریع گاز زدایی کند و هیچ آلودگی برای نمونه های روغن ایجاد نکند.
●نصب آساننصب را می توان بدون قطع برق تکمیل کرد تا ضرر اقتصادی مشتریان کاهش یابد.
●نمایش ترمینال از راه دور.این مانیتور از پروتکل MODBUS و IEC61850 پشتیبانی می‌کند که می‌تواند نمایشگر پایانه راه دور، از جمله وضعیت عملکرد تجهیزات، داده‌های اندازه‌گیری در زمان واقعی، نمودار تجزیه و تحلیل ستون داده، نمودار روند، گزارش و هشدار را ارائه دهد.
● ارتباطات چندگانه داده، مدیریت متمرکز از راه دور.نرم افزار مدیریت متمرکز از راه دور پیشرفته می تواند وضعیت در حال اجرا و داده های آزمایشی مانیتورهای متعدد را خلاصه و نظارت کند و نتایج تجزیه و تحلیل روند و تشخیص کامل را ارائه دهد.از حالت های ارتباطی RS485، اترنت، GPRS، فیبر نوری و غیره پشتیبانی می کند.
داده های تکنیکی
| منبع تغذیه | AC220V/2kW یا منبع تغذیه سفارشی | خطای نوع گاز | حداقل حد اندازه گیری | حداکثر حد اندازه گیری | |
| رطوبت | 10~95٪ RH غیر متراکم | H2 | 2 پی پی ام | 5000 پی پی ام | |
| درجه حرارت | دمای محیط: -40℃∼55℃(-10℃~55℃ هنگام شروع) | CO2 | 10 پی پی ام | 50000 پی پی ام | |
| دمای روغن: 10℃~100℃ | CO | 2 پی پی ام | 50000 پی پی ام | ||
| محفظه | IP55 | CH4 | 0.5 پی پی ام | 50000 پی پی ام | |
| بعد، ابعاد، اندازه | 850(W)x800(D)x1700(H)mm | C2H2 | 0.1 ppm | 50000 پی پی ام | |
| وزن | <350 کیلوگرم | C2H4 | 0.5 پی پی ام | 50000 پی پی ام | |
| دقت اندازه گیری | حداقل حد اندازه گیری یا ± 30٪ (هر کدام بیشتر باشد) | C2H6 | 0.5 پی پی ام | 2000 پی پی ام | |
| H2O | 0~100% (RS) یا بر حسب ppm داده می شود | ||||
فناوری لیزر نیمه هادی و طیف سنجی عکس-آکوستیک به طور مبتکرانه ای برای تجزیه و تحلیل گازهای محلول در روغن ترانسفورماتور و مانیتور رطوبت PASL-3000 استفاده می شود.
تجزیه و تحلیل گاز محلول روغن ترانسفورماتور و مانیتور رطوبت PASL-3000 تست محموله را در شرکت محدود موسسه تحقیقات نیروی برق چین گذراند.گزارش تست به صورت زیر نشان داده شده است.
