مجموعه تست ترانسفورماتور قدرت 12 کیلوولت IEC60247 ضریب عایق فوق قابل حمل

مجموعه تست ضریب توان عایق 12 کیلو ولت

مدل: TDC3100

خواص عایق با گذشت زمان تغییر می کند و لازم است که پارامترهای کلیدی به طور دقیق آزمایش شوند تا سطح زوال نسبی عایق را راهنمایی کنند.از این رو از مجموعه آزمون خازن و ضریب اتلاف قدرت استفاده می شود.

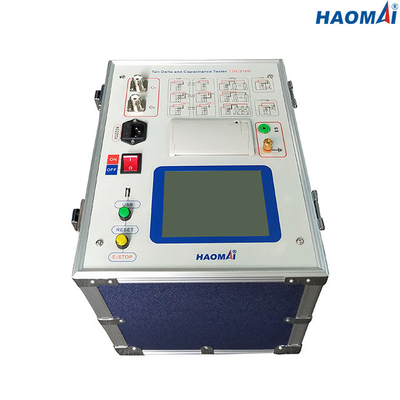

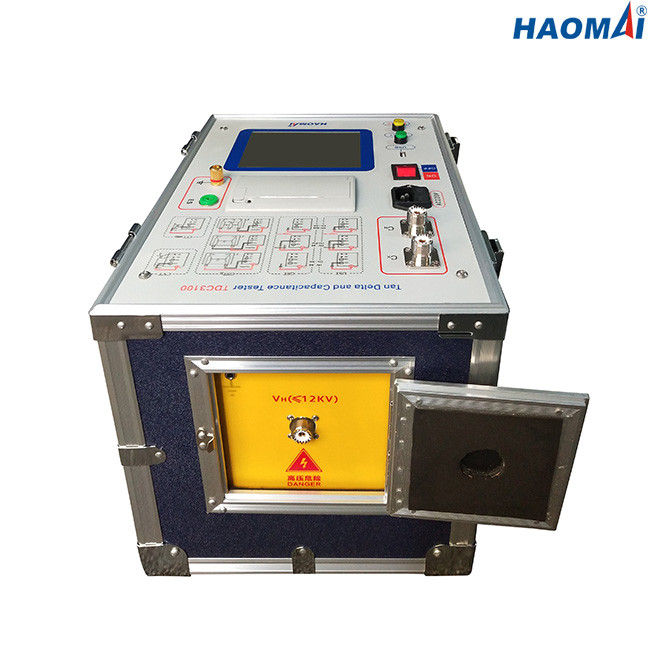

TDC3100 یک مجموعه تست ضریب توان عایق کامل یکپارچه با پل اندازه گیری منبع برق 12 کیلوولت متناوب داخلی و یک خازن استاندارد مرجع است.استفاده از آن ساده است و کار با مجموعه تست از طریق صفحه لمسی آسان است.اتصالات سیم کشی ساده است و می تواند توسط پرسنل بی تجربه نیز اداره شود.

مجموعه تست ضریب قدرت عایق TDC3100 سبک وزن و قابل حمل است که توسط یک نفر آزمایش می شود.

واحد TDC3100 دارای محافظ های ایمنی داخلی است تا از هرگونه اشتباه عملیاتی یا غیرعمدی که ممکن است رخ دهد مراقبت کند.

ویژگی های اصلی

1) استاندارد تست: IEC60247

2) حالت تست قابل انتخاب: UST، GST، GSTg

3) اندازه گیری ضریب توان عایق/ضریب اتلاف 12 کیلو ولت (tan∂).

4) اندازه گیری ظرفیت تا 60 nF در 12 کیلو ولت

5) تست نسبت CVT موجود (مناسب برای CVT با کلاس دقت 1.0 یا 3.0)

6) مدارهای سرکوب تداخل برای آزمایش در شرایط تداخل شدید یا نویز

7) صفحه نمایش لمسی برای عملکرد آسان و سریع

8) چاپگر حرارتی داخلی برای چاپ مستقیم نتایج آزمایش

داده های تکنیکی

●استاندارد تست: IEC60247

●خروجی HV داخلی: 0.5~12kV

دقت خروجی: ±(خواندن×1%)

رزولوشن: 100 ولت

حداکثر جریان خروجی: 200 میلی آمپر

ظرفیت: 2000VA

منبع تغذیه خود تحریکی: AC 0~50V/15A

● اندازه گیری ضریب اتلاف (tgδ).

محدوده اندازه گیری: بدون محدودیت

دقت: ±(خواندن×1%+0.040%)

وضوح: 0.001٪

● اندازه گیری ظرفیت (Cx).

محدوده اندازه گیری: 15pF < Cx < 300nF

Cx <60nF @12kV

Cx < 150nF @5kV

Cx < 300nF @1kV

Cx <300nF برای تست CVT

دقت: ±(خواندن×1%+1.00pF)

وضوح: 0.001pF (4 دیجیتال معتبر)

●تست نسبت CVT (مناسب برای CVT با کلاس دقت 1.0 یا 3.0)

محدوده اندازه گیری: 10 تا 10000

دقت: 1%

●فرکانس

تک فرکانس: 50 هرتز یا 60 هرتز

فرکانس متغیر: 45 هرتز/55 هرتز، 47.5 هرتز/52.5 هرتز، 55 هرتز/65 هرتز، 57.5 هرتز/62.5 هرتز

● چاپگر حرارتی داخلی برای چاپ نتایج آزمایش

● رابط USB برای ذخیره سازی دانلود نتایج تست

ذخیره سازی داده ها: 200 نتیجه آزمایش را می توان در تستر ذخیره کرد

● منبع تغذیه: سفارشی (AC 220V/230V/120V/127V±10%, 1 فاز)، 50Hz/60Hz

●وضعیت محیطی

دمای نگهداری: -20℃~60℃

دمای کارکرد: -10℃~50℃

رطوبت: <90%

●متفرقه

ابعاد میزبان: 350x270mx270mm (13.78x10.62x10.63 اینچ)

وزن میزبان: 22.8 کیلوگرم (50.27 پوند)

● مدارک ایمنی و EMC

ایمنی: مطابق با IEC61010-1 طراحی شده است

EMC: صنعتی سبک IEC 61326

مجموعه تست ضریب توان عایق TDC3100 برای اندازه گیری ضریب توان/تلفات و ظرفیت خازن در محیط های تداخل الکترومغناطیسی سنگین مانند نیروگاه ها و پست ها طراحی شده است.
