مجموعه تست ترانسفورماتور قدرت امپدانس اتصال کوتاه چند حالته 5V-400V

تبدیل کنندهامپدانس اتصال کوتاهآزمایشکننده

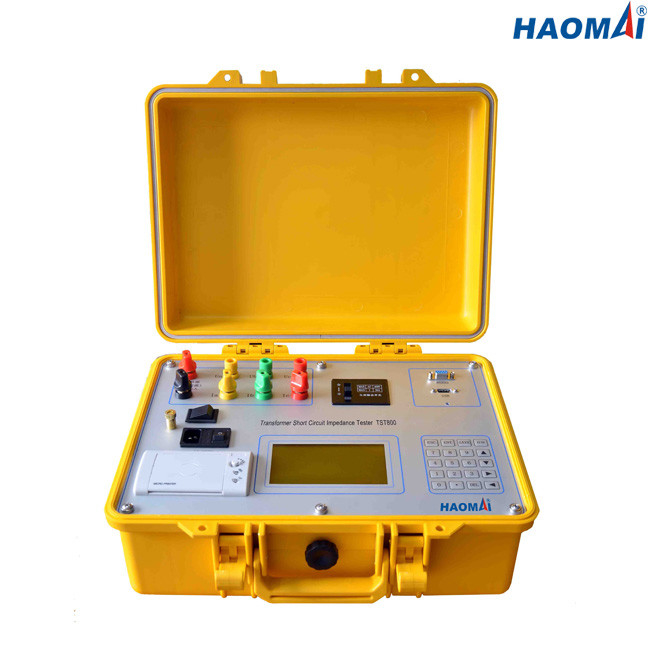

مدل: TST800

تغییر شکل مکانیکی سیم پیچ ترانسفورماتورها می تواند در حین حمل و نقل، نصب یا رویدادهای جریان بالا در عملیات رخ دهد.چنین تغییراتی را می توان با مقایسه مقادیر اندازه گیری امپدانس اتصال کوتاه قبل و بعد از آن تشخیص داد.

تستر امپدانس اتصال کوتاه ترانسفورماتور TST800 برای اندازه گیری امپدانس اتصال کوتاه و سایر پارامترهای مرتبط ترانسفورماتورهای قدرت طبق استاندارد IEC60076-5-2006 استفاده می شود.

ویژگی های اصلی

1) قابلیت اندازه گیری امپدانس اتصال کوتاه ترانسفورماتورها بدون تنظیم کننده ولتاژ خارجی

2) در تشخیص و تشخیص تغییر شکل سیم پیچ مفید است

3) قادر به انجام تست امپدانس اتصال کوتاه در ترانسفورماتورهای تک فاز یا سه فاز

4) حالت تست خودکار یا دستی قابل انتخاب است

5) قادر به اندازه گیری امپدانس و اندوکتانس توالی صفر است

6) دارای تابع محدود کننده جریان خروجی برای هر آزمایش نمونه امپدانس است.

7) نتایج آزمایش را می توان در دستگاه ذخیره کرد یا از طریق چاپگر حرارتی داخلی چاپ کرد، همچنین می تواند از طریق پورت USB صادر شود.

داده های تکنیکی

◇بخش اندازه گیری

محدوده اندازه گیری ولتاژ: 5~400V

دقت اندازه گیری: 0.2%

●محدوده اندازه گیری جریان: 0.1~20A

دقت اندازه گیری: 0.2%

● اندازه گیری امپدانس اتصال کوتاه: 0 تا 100٪

◇عمومی

منبع تغذیه: سفارشی (AC220V/230V/120V/127V، 50Hz/60Hz اختیاری)

ابعاد: 405 x 330 x 172 میلی‌متر (15.95 x 12.99 اینچ 6.77 اینچ)

وزن: 8 کیلوگرم (17.64 پوند)

شرایط محیطی

زمینه کاربرد: این ابزار برای استفاده در پست های فشار متوسط ​​و فشار قوی و محیط های صنعتی در نظر گرفته شده است.

دمای نگهداری: -20 درجه سانتیگراد تا 70 درجه سانتیگراد (4- درجه فارنهایت تا +158 درجه فارنهایت)

دمای کارکرد: -20 درجه سانتیگراد تا 50+ درجه سانتیگراد (4- درجه فارنهایت تا +122 درجه فارنهایت)

رطوبت: < 95٪ RH، غیر متراکم

مدارک ایمنی و EMC

ایمنی: مطابق با IEC61010-1، 2006/95/EC طراحی شده است

EMC: 2004/108/EC

تستر امپدانس مدار کوتاه ترانسفورماتور TST800 ابزاری ایده آل برای اندازه گیری امپدانس اتصال کوتاه ترانسفورماتورهای قدرت برای تشخیص تغییر شکل سیم پیچ است.
