| محل منبع: | چین |
| نام تجاری: | HAOMAI |
| گواهی: | ISO9001:2015 |
| شماره مدل: | GRT-300 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | negotiation |
| جزئیات بسته بندی: | جعبه حمل و نقل + کارتن |
| زمان تحویل: | 5-10 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 400 ست در ماه |
| نام محصول: | تستر مقاومت ارتینگ | اندازه گیری مقاومت زمین به روش سیم 2/3/4: | 0.00Ω-30.00kΩ |
|---|---|---|---|
| اندازه گیری مقاومت زمین از طریق گیره های دوتایی: | 0.01Ω-100Ω | مقاومت خاک: | 0.00Ωm-9999kΩm |
| ولتاژ زمین: | 0.00 ولت - 100.0 ولت | جریان AC: | 0.0mA-1000A |
| برجسته: | تجهیزات تست مقاومت زمین ISO9001,تجهیزات تست مقاومت زمین با گیره دوگانه 1000A,تستر مقاومت زمین 3700V/rms |
||

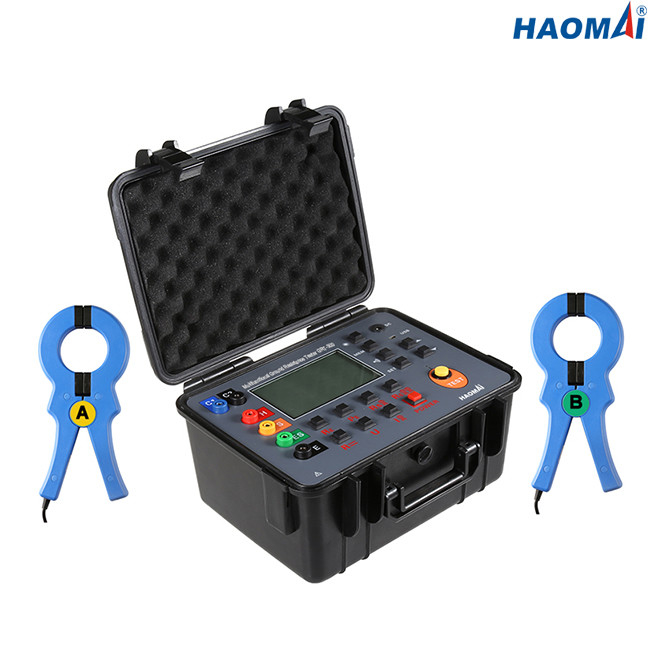

تستر مقاومت زمین با گیره های دوتایی
مدل: GRT-300
تستر مقاومت زمین با دو گیره GRT-300 یک تستر مقاومت زمین پیشرفته است که چندین روش اندازه گیری را ادغام می کند.این ابزار نه تنها عملکرد اندازه گیری مقاومت زمین با قطب کمکی سنتی را دارد، بلکه عملکرد منحصر به فرد اندازه گیری مقاومت زمین را بدون قطب کمکی نیز دارد.این صفحه نمایش نور پس زمینه صفحه نمایش خاکستری LCD بزرگ و فناوری ریزپردازنده را از طریق روش 4 سیمی دقیق کنترل ریزپردازنده، روش 3 سیمی و روش ساده 2 سیمی، روش انتخاب، روش دو گیره برای اندازه گیری تست مقاومت زمین، اتخاذ می کند.با طراحی گیره جریان کالیبر بزرگ و استفاده از فناوری اندازه گیری دو گیره، اندازه گیری آنلاین بدون نیاز به نصب قطب کمکی و جداسازی بدنه زمین از تجهیزات محقق می شود.
تستر مقاومت زمین با دو گیره GRT-300 به طور گسترده در مخابرات، برق، آب و هوا، اتاق کامپیوتر، میدان نفتی، خط توزیع برق، خط انتقال برج، پمپ بنزین، شبکه زمین کارخانه، میله صاعقه و غیره استفاده می شود.
داده های تکنیکی
| عملکرد | اندازه گیری مقاومت زمین به روش چهار سیم، سه سیم یا دو سیم، اندازه گیری مقاومت خاک، اندازه گیری ولتاژ زمین و ولتاژ AC |
| دما و رطوبت محیط | 23 ℃ ± 5 ℃، 75% rh کمتر |
| منبع تغذیه | باتری DC 6V/4.5Ah سرب اسید، بیش از 100 ساعت در حالت آماده به کار |
| ولتاژ تداخل | <20 ولت (باید اجتناب شود) |
| جریان تداخل | <2A (باید اجتناب شود) |
| فاصله الکترودها در طول اندازه گیری R | یک تا 5 روز |
| فاصله الکترودها در طول اندازه گیری ρ | یک تا 20 ساعت |
| امپدانس زمین کمکی | شرایط مرجع <100Ω، شرایط کاری <5kΩ |
| محدوده اندازه گیری | مقاومت زمین: 0.00Ω~30.00kΩ |
| مقاومت خاک: 0.00Ωm~9999kΩm | |
| ولتاژ زمین: 0.00 ولت تا 100.0 ولت | |
| حالت اندازه گیری | اندازه گیری دقیق چهار سیم یا سه سیم، اندازه گیری ساده دو سیم |
| روش اندازه گیری |
مقاومت زمین: جریان نامی و روش تغییر قطب مقاومت خاک: روش چهار قطبی ولتاژ زمین: یکسوسازی متوسط (S-ES بین رابط) |
| فرکانس تست | 128 هرتز |
| جریان تست اتصال کوتاه | > 20 میلی آمپر (موج سینوسی) |
| ولتاژ تست مدار باز | AC حداکثر 28 ولت |
| محدوده فاصله الکترودها | 1 متر تا 100 متر قابل تنظیم است |
| تعویض دنده | مقاومت زمین: تعویض تمام اتوماتیک 0.00Ω~30.00kΩ |
| مقاومت خاک: جابجایی تمام اتوماتیک 0.00 Ωm ~ 9999kΩm | |
| نور پس زمینه | نور پس زمینه صفحه خاکستری قابل کنترل، مناسب برای استفاده در مکان های کم نور |
| حالت نمایش | صفحه نمایش LCD بزرگ 4 بیتی، نور پس زمینه صفحه نمایش خاکستری |
| دستورالعمل های اندازه گیری | نشانگر چشمک زن LED در حین اندازه گیری |
| اندازه LCD | 111mm×68mm |
| میدان نمایش LCD | 108mm×65mm |
| ابعاد ابزار | LxWxH: 277.2mm×227.5mm×153mm |
| سرنخ های تست استاندارد | 4 عدد: قرمز 15 متر، مشکی 15 متر، زرد 10 متر، سبز 10 متر |
| سرنخ های آزمایشی ساده | 2 عدد: زرد 1.6 متر، سبز 1.6 متر |
| میله زمین کمکی | 4 عدد: φ10mm×200mm |
| اندازه گیری زمان | ولتاژ زمین: حدود 3 بار در ثانیه |
| مقاومت زمین / مقاومت خاک: حدود 7 ثانیه در زمان | |
| ولتاژ خط | اندازه گیری زیر AC100V (از تابع اندازه گیری ولتاژ زمین نمی توان برای اندازه گیری توان تجاری استفاده کرد) |
| رابط USB | با رابط USB، نظارت بر نرم افزار، داده های ذخیره سازی را می توان برای ذخیره و چاپ در رایانه بارگذاری کرد. |
| کابل ارتباطی | 1 عدد کابل ارتباطی USB، طول: 1.5 متر |
| ذخیره سازی داده ها | مجموعه داده 500"MEM" نشانگر ذخیره سازی است، نماد "FULL" نشان می دهد که حافظه پر است. |
| پرس و جو داده ها | نماد "MR" ظاهر می شود |
| نمایش سرریز | عملکرد سرریز بیش از محدوده: نماد "OL" ظاهر می شود. |
| تست تداخل | شناسایی خودکار سیگنال های تداخلنماد "NOISE" زمانی را نشان می دهد که ولتاژ تداخل بالاتر از 5 ولت است. |
| تست زمین کمکی | با عملکرد تست امپدانس زمین کمکی، 0.00KΩ ~ 30kΩ (Rh max = 3kΩ +100R <50kΩ، Rs max = 3kΩ +100R <50kΩ) |
| عملکرد زنگ هشدار | زمانی که مقدار اندازه گیری شده از مقدار تنظیم آلارم فراتر رفت، هشدار دهید |
| ولتاژ باتری | نمایش زمان واقعی قدرت باتری، یادآور شارژ به موقع در زمانی که ولتاژ باتری کم است. |
| خاموش شدن خودکار | نماد "APO" ظاهر می شود، خاموش شدن خودکار پس از 15 دقیقه |
| مصرف برق | آماده به کار: 40 میلی آمپر (نور پس زمینه خاموش) |
| نور پس زمینه را روشن کنید: حدود 43 میلی آمپر | |
| کار: 75 میلی آمپر (نور پس زمینه خاموش) | |
| وزن | ابزار: 2.45 کیلوگرم (شامل باتری) |
| سرنخ های تست: 1.3 کیلوگرم | |
| میله زمین کمکی: 0.85 کیلوگرم (4 عدد) | |
| دما و رطوبت کار | -10℃~40℃، 80% rh پایین |
| دما و رطوبت ذخیره سازی | -20℃ ~ 60 ℃، 70% rh پایین |
| حفاظت از اضافه بار | اندازه گیری امپدانس زمین: AC 280V/3 ثانیه بین پورت های HE و S-ES |
| تست عایق | 20MΩ بالاتر (500V بین مدار و کیس) |
| ولتاژ قابل تحمل | AC 3700V/rms (بین مدار و کیس) |
| EMC | IEC61326 |
| ایمنی |
IEC61010-1 (CAT Ⅲ 300V، CAT IV 150V، سطح آلودگی 2) IEC61010-031 IEC61557-1 (امپدانس زمین) IEC61557-5 (مقاومت خاک) JJG 366-2004 |
اندازه گیری رانگ و دقت
| تابع تست | دامنه | دقت | وضوح |
| روش سیم 2/3/4 برای اندازه گیری مقاومت زمین | 0.00Ω × 29.99Ω | ±2%rdg±5dgt (یادداشت 1) | 0.01Ω |
| 30.0 Ω × 299.9 Ω | ±2%rdg±3dgt | 0.1Ω | |
| 300Ω × 2999Ω | ±2%rdg±3dgt | 1Ω | |
| 3.00kΩ تا 30.00kΩ | ±2%rdg±3dgt | 10Ω | |
| مقاومت DC | 0.0Ω × 299.9Ω | ±2%rdg±3dgt | 0.1Ω |
| 300Ω × 2999Ω | ±2%rdg±3dgt | 1Ω | |
| 3.00kΩ تا 30.00kΩ | ±2%rdg±3dgt | 10Ω | |
| روش انتخاب برای اندازه گیری مقاومت زمین | 0.00Ω × 29.99Ω | ±2%rdg±5dgt (یادداشت 1) | 0.01Ω |
| 30.0 Ω × 299.9 Ω | ±2%rdg±3dgt | 0.1Ω | |
| 300 Ω × 3000 Ω | ±2%rdg±3dgt | 1Ω | |
| روش دو گیره برای اندازه گیری مقاومت زمین | 0.01Ω × 0.99Ω | ±10%rdg±10dgt | 0.01Ω |
| 1.0 Ω × 9.9 Ω | 0.1Ω | ||
| 10Ω تا 100Ω | 1Ω | ||
| مقاومت خاک (ρ) | 0.00Ωm × 99.99Ωm | ρ=2πaR (یادداشت 2) | 0.01Ωm |
| 100.0Ωm × 999.9Ωm | 0.1Ωm | ||
| 1000Ωm × 9999Ωm | 1Ωm | ||
| 10.00kΩm × 99.99kΩm | 10 اهم | ||
| 100.0kΩm × 999.9kΩm | 100 اهم متر | ||
| 1000kΩm × 9999kΩm | 1kΩm | ||
| ولتاژ زمین | AC 0.00 ~ 100.0 ولت | ±2%rdg±3dgt | 0.01 ولت |
| جریان AC | AC 0.0mA ~ 1000A | ±2%rdg±3dgt | 0.1 میلی آمپر |
یادداشت 1:شرایط مرجع: دقت با Rh Rs < 100Ω
شرایط کاری: حداکثر Rh＝3kΩ+100R＜50kΩ, Rs max＝3kΩ+100R＜50kΩ
تبصره 2:این بستگی به دقت اندازه گیری R دارد.
π=3.14، a: 1 متر ~ 100 متر
تستر مقاومت زمین با دو گیره GRT-300 ابزاری پایدار و قابل اعتماد برای اندازه گیری مقاومت زمین، مقاومت خاک، مقاومت DC، ولتاژ زمین و جریان AC است.
