| محل منبع: | چین |
| نام تجاری: | HAOMAI |
| گواهی: | ISO9001:2015 |
| شماره مدل: | GRT-200 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | negotiation |
| جزئیات بسته بندی: | جعبه حمل و نقل + کارتن |
| زمان تحویل: | 5-10 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 400 ست در ماه |
| نام محصول: | تستر مقاومت ارتینگ | اندازه گیری مقاومت زمین: | 0.00Ω-30.00kΩ |
|---|---|---|---|
| مقاومت خاک: | 0.00Ωm-9999kΩm | ولتاژ زمین: | 0.00 ولت - 100.0 ولت |
| امپدانس زمین کمکی: | شرایط کاری <5kΩ | ذخیره سازی داده ها: | مجموعه داده 500 |
| برجسته: | تجهیزات تست مقاومت زمین چند حالته,تجهیزات تست مقاومت زمین 128 هرتز,تستر مقاومت زمینی فوق قابل حمل |
||

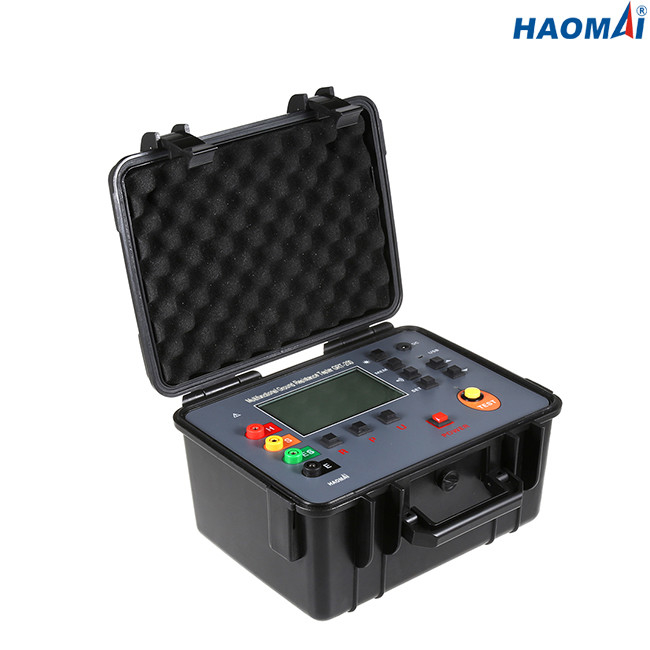

تستر مقاومت زمین چند منظوره
مدل: GRT-200
تستر مقاومت زمین چند منظوره GRT-200 برای اندازه گیری مقاومت زمین به روش چهار سیم، روش سه سیم یا روش دو سیم و همچنین اندازه گیری مقاومت خاک طراحی شده است.
داده های تکنیکی
| عملکرد | اندازه گیری مقاومت زمین به روش چهار سیم، سه سیم یا دو سیم، اندازه گیری مقاومت خاک، اندازه گیری ولتاژ زمین و ولتاژ AC |
| دما و رطوبت محیط | 23 ℃ ± 5 ℃، 75% rh کمتر |
| منبع تغذیه | باتری DC 6V/4.5Ah سرب اسید، بیش از 100 ساعت در حالت آماده به کار |
| ولتاژ تداخل | <20 ولت (باید اجتناب شود) |
| جریان تداخل | <2A (باید اجتناب شود) |
| فاصله الکترودها در طول اندازه گیری R | یک تا 5 روز |
| فاصله الکترودها در طول اندازه گیری ρ | یک تا 20 ساعت |
| امپدانس زمین کمکی | شرایط مرجع <100Ω، شرایط کاری <5kΩ |
| محدوده اندازه گیری | مقاومت زمین: 0.00Ω~30.00kΩ |
| مقاومت خاک: 0.00Ωm~9999kΩm | |
| ولتاژ زمین: 0.00 ولت تا 100.0 ولت | |
| حالت اندازه گیری | اندازه گیری دقیق چهار سیم یا سه سیم، اندازه گیری ساده دو سیم |
| روش اندازه گیری |
مقاومت زمین: جریان نامی و روش تغییر قطب مقاومت خاک: روش چهار قطبی ولتاژ زمین: یکسوسازی متوسط (S-ES بین رابط) |
| فرکانس تست | 128 هرتز |
| جریان تست اتصال کوتاه | > 20 میلی آمپر (موج سینوسی) |
| ولتاژ تست مدار باز | AC حداکثر 28 ولت |
| محدوده فاصله الکترودها | 1 متر تا 100 متر قابل تنظیم است |
| تعویض دنده | مقاومت زمین: تعویض تمام اتوماتیک 0.00Ω~30.00kΩ |
| مقاومت خاک: جابجایی تمام اتوماتیک 0.00 Ωm ~ 9999kΩm | |
| نور پس زمینه | نور پس زمینه صفحه خاکستری قابل کنترل، مناسب برای استفاده در مکان های کم نور |
| حالت نمایش | صفحه نمایش LCD بزرگ 4 بیتی، نور پس زمینه صفحه نمایش خاکستری |
| دستورالعمل های اندازه گیری | نشانگر چشمک زن LED در حین اندازه گیری |
| اندازه LCD | 111mm×68mm |
| میدان نمایش LCD | 108mm×65mm |
| ابعاد ابزار | LxWxH: 277.2mm×227.5mm×153mm |
| سرنخ های تست استاندارد | 4 عدد: قرمز 15 متر، مشکی 15 متر، زرد 10 متر، سبز 10 متر |
| سرنخ های آزمایشی ساده | 2 عدد: زرد 1.6 متر، سبز 1.6 متر |
| میله زمین کمکی | 4 عدد: φ10mm×200mm |
| اندازه گیری زمان | ولتاژ زمین: حدود 3 بار در ثانیه |
| مقاومت زمین / مقاومت خاک: حدود 7 ثانیه در زمان | |
| ولتاژ خط | اندازه گیری زیر AC100V (از تابع اندازه گیری ولتاژ زمین نمی توان برای اندازه گیری توان تجاری استفاده کرد) |
| رابط USB | با رابط USB، نظارت بر نرم افزار، داده های ذخیره سازی را می توان برای ذخیره و چاپ در رایانه بارگذاری کرد. |
| کابل ارتباطی | 1 عدد کابل ارتباطی USB، طول: 1.5 متر |
| ذخیره سازی داده ها | مجموعه داده 500"MEM" نشانگر ذخیره سازی است، نماد "FULL" نشان می دهد که حافظه پر است. |
| پرس و جو داده ها | نماد "MR" ظاهر می شود |
| نمایش سرریز | عملکرد سرریز بیش از محدوده: نماد "OL" ظاهر می شود. |
| تست تداخل | شناسایی خودکار سیگنال های تداخلنماد "NOISE" زمانی را نشان می دهد که ولتاژ تداخل بالاتر از 5 ولت است. |
| تست زمین کمکی | با عملکرد تست امپدانس زمین کمکی، 0.00KΩ ~ 30kΩ (Rh max = 3kΩ +100R <50kΩ، Rs max = 3kΩ +100R <50kΩ) |
| عملکرد زنگ هشدار | زمانی که مقدار اندازه گیری شده از مقدار تنظیم آلارم فراتر رفت، هشدار دهید |
| ولتاژ باتری | نمایش زمان واقعی قدرت باتری، یادآور شارژ به موقع در زمانی که ولتاژ باتری کم است. |
| خاموش شدن خودکار | نماد "APO" ظاهر می شود، خاموش شدن خودکار پس از 15 دقیقه |
| مصرف برق | آماده به کار: 40 میلی آمپر (نور پس زمینه خاموش) |
| نور پس زمینه را روشن کنید: حدود 43 میلی آمپر | |
| کار: 75 میلی آمپر (نور پس زمینه خاموش) | |
| وزن | ابزار: 2.45 کیلوگرم (شامل باتری) |
| سرنخ های تست: 1.3 کیلوگرم | |
| میله زمین کمکی: 0.85 کیلوگرم (4 عدد) | |
| دما و رطوبت کار | -10℃~40℃، 80% rh پایین |
| دما و رطوبت ذخیره سازی | -20℃ ~ 60 ℃، 70% rh پایین |
| حفاظت از اضافه بار | اندازه گیری امپدانس زمین: AC 280V/3 ثانیه بین پورت های HE و S-ES |
| تست عایق | 20MΩ بالاتر (500V بین مدار و کیس) |
| ولتاژ قابل تحمل | AC 3700V/rms (بین مدار و کیس) |
| EMC | IEC61326 |
| ایمنی |
IEC61010-1 (CAT Ⅲ 300V، CAT IV 150V، سطح آلودگی 2) IEC61010-031 IEC61557-1 (امپدانس زمین) IEC61557-5 (مقاومت خاک) JJG 366-2004 |
اندازه گیری رانگ و دقت
| تابع تست | دامنه | دقت | وضوح |
| مقاومت زمین (R) | 0.00Ω تا 30.00Ω | ±2%rdg±5dgt (یادداشت1) | 0.01Ω |
| 30.0 Ω × 300.0 Ω | ±2%rdg±3dgt | 0.1Ω | |
| 300 Ω × 3000 Ω | ±2%rdg±3dgt | 1Ω | |
| 3.00kΩ تا 30.00kΩ | ±2%rdg±3dgt | 10Ω | |
|
مقاومت خاک (ρ)
|
0.00Ωm × 99.99Ωm | ρ=2πaR (یادداشت 2) | 0.01Ωm |
| 100.0Ωm × 999.9Ωm | 0.1Ωm | ||
| 1000Ωm × 9999Ωm | 1Ωm | ||
| 10.00kΩm × 99.99kΩm | 10 اهم | ||
| 100.0kΩm × 999.9kΩm | 100 اهم متر | ||
| 1000kΩm × 9999kΩm | 1kΩm | ||
| ولتاژ زمین | AC 0.00 ~ 100.0 ولت | ±2%rdg±3dgt | 0.01 ولت |
یادداشت 1:شرایط مرجع: دقت با Rh Rs < 100Ω
شرایط کاری: حداکثر Rh＝3kΩ+100R＜50kΩ, Rs max＝3kΩ+100R＜50kΩ
تبصره 2:این بستگی به دقت اندازه گیری R دارد.
π=3.14، a: 1 متر ~ 100 متر
تستر مقاومت زمین چند منظوره GRT-200 ابزاری ایده آل برای اندازه گیری مقاومت زمین و مقاومت خاک است.
