آنالایزر کیفیت توان قابل حمل چند منظوره ISO9001 هوشمند

آنالایزر کیفیت برق قابل حمل

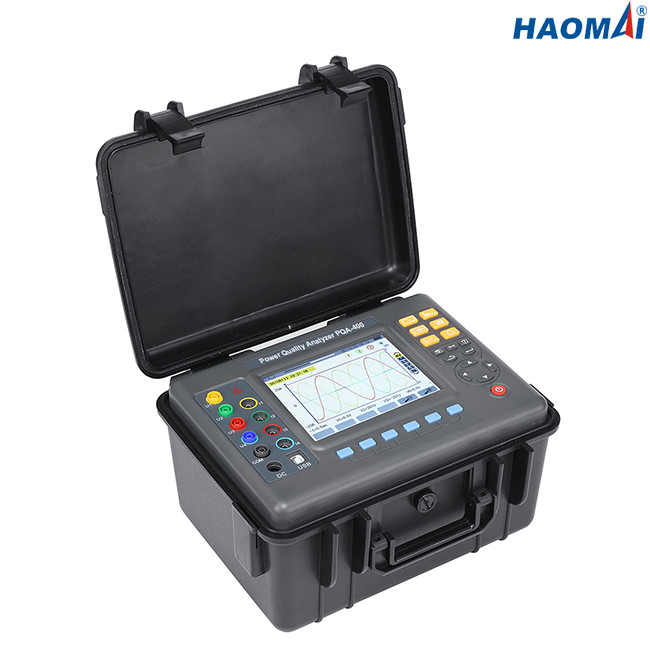

مدل: PQA-400
آنالایزر کیفیت توان قابل حمل PQA-400 یک ابزار تست جامع سه فاز، چند منظوره، هوشمند و ساده برای عملیات انسان و ماشین است.استفاده آسان، صفحه نمایش رنگی LCD بزرگ، وضوح بالا، رابط دو زبانه به زبان های چینی و انگلیسی، پوسته ساختار جعبه و غیره ویژگی ها دارد.می تواند به طور همزمان جریان 4 کانال (ABC سه فاز و جریان سیم خنثی)، ولتاژ 4 کانال (ولتاژ سه فاز ABC و ولتاژ خط خنثی به زمین)، مقدار پیک ولتاژ جریان، مقدار حداکثر/حداقل را اندازه گیری کند. در یک دوره، ضریب عدم تعادل سه فاز، سوسو زدن ولتاژ کوتاه مدت، ضریب K ترانسفورماتور، توان اکتیو، توان راکتیو، توان ظاهری، ضریب توان و ضریب توان جابجایی، توان اکتیو، توان راکتیو، توان ظاهری، اعوجاج هارمونیک کل و هارمونیک و غیره.؛نمایش نمودارهای میله ای شکل موج، نسبت هارمونیک در زمان واقعی ولتاژ جریان.ثبت تغییر لحظه ای جریان ولتاژ، نظارت بر جریان شروع، نظارت بر پارامترهای قدرت و تولید لیست زنگ هشدار، نمودار روند برای مدت طولانی ثبت داده های آزمایشی را به صورت پویا ضبط کنید.
تحلیلگر کیفیت توان قابل حمل PQA-400 از معماری دو پردازنده DSP+ARM استفاده می کند، DSP مسئول جمع آوری داده ها و پردازش الگوریتم است، ARM مسئول پروتکل ارتباطی و پردازش رابط انسان و ماشین است.دریافت سیگنال آنالوگ از دو نمونه گیری همزمان 4 کانالی با وضوح 16 بیتی شرکت ADI برای دستیابی به بالاترین نرخ نمونه برداری 1MSPS استفاده می کند که دقت و یکپارچگی اطلاعات کانال را تضمین می کند و تضمین می کند که هیچ تغییر گذرا در شبکه برق عبور نمی کند. و تشخیص شکل موج گذرا، صعود و سقوط ناگهانی و قطع آنی را دقیق تر می کند.فلش مموری داخلی می تواند به طور همزمان 60 مجموعه عکس از صفحه نمایش، 150 مجموعه شکل موج ثبت ولتاژ/جریان گذرا، 12800 مجموعه گزارش زنگ هشدار را ذخیره کند و حالت تشخیص جریان شروع می تواند به طور مداوم 100 ثانیه از شکل موج جریان شروع را ضبط کند.کارت حافظه داخلی 2G برای ذخیره رکوردهای منحنی روند طولانی مدت و ثبت 20 پارامتر توان به طور همزمان (اختیاری) استفاده می شود.این می تواند رکوردهای منحنی روند را تا 300 روز یک بار در 5 ثانیه جمع آوری و ثبت کند.

داده های تکنیکی


در کاربرد برق فعلی، با توجه به تجهیزات الکتریکی بزرگتر و بیشتر، سیستم شبکه برق پیچیده تر و پیچیده تر ناشی از خطا، پیچیده تر و پیچیده تر می شود، عیب یابی روز به روز دشوارتر می شود و به دلیل توسعه صنایع مختلف به کیفیت برق شبکه برق نیازمندی های بالاتر و بالاتری را مطرح می کند.
آنالایزر کیفیت توان قابل حمل PQA-400 یک ابزار اندازه گیری و آنالیز است که می تواند عیوب پیچیده سیستم قدرت را با سرعت و دقت بیشتری برطرف کند و پارامترهای کیفیت توان را به طور جامع و سیستماتیک نظارت و حفظ کند.
