| محل منبع: | چین |
| نام تجاری: | HAOMAI |
| گواهی: | ISO9001:2015 |
| شماره مدل: | PQA-500 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | negotiation |
| جزئیات بسته بندی: | کیسه حمل و نقل + کارتن |
| زمان تحویل: | 5-10 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 400 ست در ماه |
| نام محصول: | آنالایزر PQ، تستر PQ | تعداد کانال ها: | 4U+4I |
|---|---|---|---|
| ولتاژ فاز به فاز RMS واقعی: | 1.0V-2000V | ولتاژ DC: | 1.0V-1000V |
| جریان واقعی RMS: | 10mA-1000A | فرکانس: | 40HZ-70HZ |
| برجسته: | آنالایزر جامع کیفیت توان,آنالایزر کیفیت برق قابل شارژ,آنالایزر توان الکتریکی 4 کانال |
||

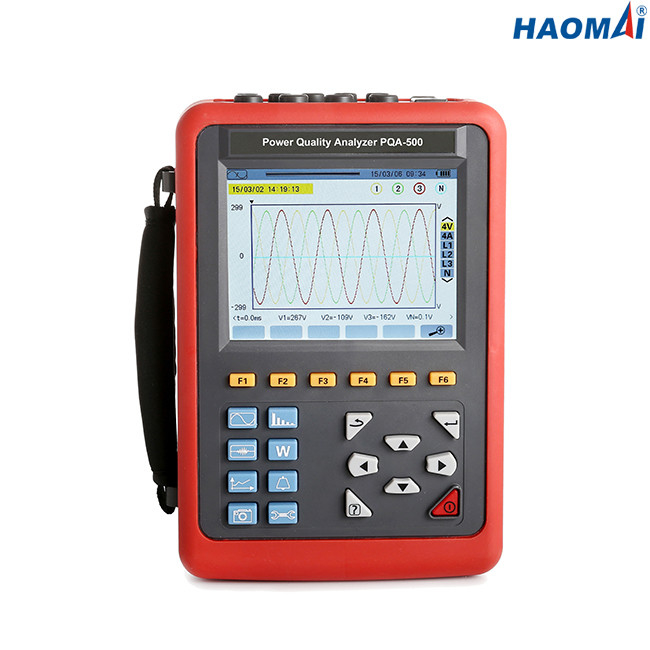

آنالایزر کیفیت برق
مدل: PQA-500
Power Quality Analyzer PQA-500 یک ابزار تست جامع است که توسط HAOMAI ELECTRIC توسعه یافته و به طور ویژه برای آزمایش میدانی سه فاز، چند منظوره و هوشمند، کارکرد انسان-ماشین مختصر طراحی شده است.استفاده از آن آسان است، صفحه نمایش LCD بزرگ، وضوح بالا، رابط به زبان چینی و انگلیسی، ساختار پوسته ضد ضربه و غیره.می تواند به طور همزمان جریان 4 کانال (ABC سه فاز و جریان سیم خنثی)، ولتاژ 4 کانال (ولتاژ سه فاز ABC و ولتاژ خط خنثی به زمین)، مقدار پیک ولتاژ جریان، مقدار حداکثر/حداقل را اندازه گیری کند. در یک دوره، ضریب عدم تعادل سه فاز، سوسو زدن ولتاژ کوتاه مدت، ضریب K ترانسفورماتور، توان اکتیو، توان راکتیو، توان ظاهری، ضریب توان و ضریب توان جابجایی، توان اکتیو، توان راکتیو، توان ظاهری، اعوجاج هارمونیک کل و هارمونیک و غیره.؛نمایش نمودارهای میله ای شکل موج، نسبت هارمونیک در زمان واقعی ولتاژ جریان.ثبت تغییر لحظه ای جریان ولتاژ، نظارت بر جریان شروع، نظارت بر پارامترهای قدرت و تولید لیست زنگ هشدار، نمودار روند برای مدت طولانی ثبت داده های آزمایشی را به صورت پویا ضبط کنید.
داده های تکنیکی
| منبع تغذیه | باتری لیتیوم یون قابل شارژ 9.6 ولت، شارژر پشتیبان. |
| نشانگر باتری | نماد باتری انرژی تخلیه را نشان می دهد.وقتی ولتاژ خیلی کم است، پس از 1 دقیقه خاموش شدن خودکار. |
| مصرف برق | مصرف جریان تست معمولی 490 میلی آمپر، کار مداوم به مدت 8 ساعت. |
| حالت نمایش | صفحه نمایش رنگی LCD، 640 نقطه در 480 نقطه، 5.6 اینچ، دامنه نمایش: 116 میلی متر × 88 میلی متر. |
| اندازه گیره |

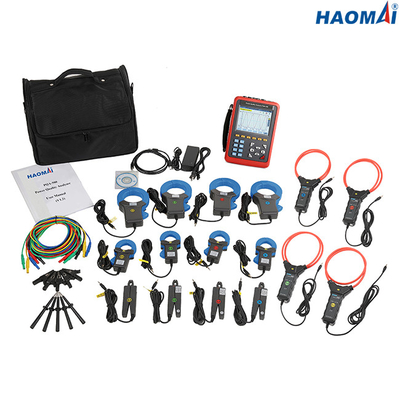

گیره جریان تیز کوچک HM-008B: 7.5mm×13mm. گیره جریان دایره ای HM-040B: 35mm×40mm; گیره جریان دایره ای HM-068B: 68mm×68mm. سنسور جریان سیم پیچ انعطاف پذیر HM-300F (با یکپارچه کننده): Ф300 میلی متر |
| ابعاد ابزار | L×W×H: 240mm×170mm×68mm. |
| تعداد کانال ها | 4U/4I. |
| ولتاژ فاز به فاز | 1.0 ولت تا 2000 ولت |
| ولتاژ فاز به خنثی | 1.0 ولت تا 1000 ولت |
| جاری |
گیره جریان HM-008B: 10mA~10.0A; گیره جریان HM-040B: 0.10A~100A; گیره جریان HM-068B: 1.0A~1000A; سنسور جریان سیم پیچ انعطاف پذیر HM-300F (با یکپارچه ساز): 10A ~ 3000A |
| فرکانس | 40 هرتز تا 70 هرتز |
| پارامترهای برق | W، VA، Var، PF، DPF، cosφ، tanφ. |
| پارامترهای انرژی | واه، واره، واه. |
| هارمونیک | سفارش 0 تا 50 |
| اعوجاج هارمونیک کامل | سفارش 0 تا 50، هر فاز. |
| حالت خبره | آره |
| تعداد رکوردهای گذرا | 150 ست |
| سوسو زدن ولتاژ | آره |
| شروع حالت فعلی | بله 100 ثانیه |
| عدم تعادل 3 فاز | آره |
| رکورد | 300 روز (ضبط همزمان 20 پارامتر، ثبت یک نقطه در هر 5 ثانیه). |
| حداقل / حداکثر مقدار ثبت شده | اندازه گیری مقادیر حداکثر و حداقل در یک دوره زمانی. |
| زنگ خطر. هشدار | 40 نوع مختلف انتخاب پارامتر، 12800 تنظیم سیاهههای مربوط به زنگ هشدار. |
| اوج | آره |
| نمایش نمودار فازور | بطور خودکار. |
| ظرفیت عکس های فوری | 60 |
| زبان منو | انگلیسی/چینی. |
| ارتباط | یو اس بی. |
| خاموش شدن خودکار | هنگامی که یک کمپین هشدار شروع می شود یا جستجو برای موارد گذرا، ضبط جریان هجومی، یا ضبط روند در انتظار یا در حال انجام است، دستگاه به طور خودکار خاموش نمی شود. |
| در حالت تست دیگر، 15 دقیقه بدون زدن کلید، خاموش شدن خودکار پس از درخواست 1 دقیقه. | |
| عملکرد نور پس زمینه | بله، مناسب برای استفاده در شب و مکان تاریک. |
| وزن | میزبان: 1.6 کیلوگرم (با باتری). |
| گیره جریان تیز کوچک HM-008B: 170 گرم × 4. | |
| گیره جریان دایره ای HM-040B: 190 گرم × 4; | |
| گیره جریان دایره ای HM-068B: 510g×4; | |
| سنسور جریان سیم پیچ انعطاف پذیر HM-300F (با یکپارچه کننده): 330 گرم × 4; | |
| سیم های تست و آداپتور برق: 900 گرم؛ | |
| وزن کل: حدود 9.2 کیلوگرم (با بسته بندی). | |
| طول سیم تست ولتاژ | 3 متر |
| طول سیم سنسور جریان | 2 متر |
| دمای کاریو رطوبت | -10 درجه سانتیگراد تا 40 درجه سانتیگراد؛زیر 80% Rh |
| دما و رطوبت ذخیره سازی | -10 درجه سانتیگراد تا 60 درجه سانتیگراد؛زیر 70% Rh |
| امپدانس ورودی | امپدانس ورودی ولتاژ تست: 1MΩ. |
| ولتاژ قابل تحمل | ولتاژ AC سینوسی 3700V/50Hz را به مدت 1 دقیقه بین سیم کشی ابزار و پوسته تحمل کنید. |
| عایق | بین سیم‌کشی ابزار و پوسته ≥10MΩ. |
| ساختار | عایق دوتایی، با غلاف عایق ضد لرزش. |
| قوانین ایمن | IEC 61010 1000V Cat III / 600V CAT IV، IEC61010-031، IEC61326، درجه آلودگی: 2. |
دقت اندازه‌گیری PQA-500 (بسته جریان ندارد)
| اندازه گیری | دامنه | کیفیت نمایش | حداکثر خطا در محدوده مرجع |
| فرکانس | 40 هرتز تا 70 هرتز | 0.01 هرتز | ± (0.03) هرتز |
| ولتاژ فاز به خنثی RMS واقعی | 1.0 ولت تا 1000 ولت | حداقل وضوح 0.1 ولت | ±(0.5%+5dgt) |
| ولتاژ فاز به فاز RMS واقعی | 1.0 ولت تا 2000 ولت | حداقل وضوح 0.1 ولت | ±(0.5%+5dgt) |
| ولتاژ DC | 1.0 ولت تا 1000 ولت | حداقل وضوح 0.1 ولت | ±(1.0%+5dgt) |
| جریان واقعی RMS | 10 میلی آمپر تا 1000 آمپر | حداقل رزولوشن 1 میلی آمپر | ±(0.5%+5dgt) |
| اوج ولتاژ فاز به خنثی | 1.0 ولت ~ 1414 ولت | حداقل وضوح 0.1 ولت | ±(1.0%+5dgt) |
| اوج ولتاژ فاز به فاز | 1.0 ولت تا 2828 ولت | حداقل وضوح 0.1 ولت | ±(1.0%+5dgt) |
| اوج فعلی | 10 میلی آمپر تا 1414 آمپر | حداقل رزولوشن 1 میلی آمپر | ±(1.0%+5dgt) |
| عامل اوج | 1.00 ~ 3.99 | 0.01 | ±(1%+2dgt) |
| 4.00 ~ 9.99 | 0.01 | ±(5%+2dgt) | |
| قدرت فعال | 0.000 وات ~ 9999.9 کیلووات | حداقل وضوح 0.001 وات |
±(1%+3dgt) Cosφ≥0.8 |
|
±(1.5%+10dgt) 0.2≤Cosφ<0.8 |
|||
| توان راکتیو، القایی یا خازنی |
0000VAR~ 9999.9kVAR |
حداقل وضوح 0.001VAR |
±(1%+3dgt) Sinφ≥0.5 |
|
±(1.5%+10dgt) 0.2≤Sinφ<0.5 |
|||
| توان ظاهری |
0.000VA~ 9999.9 کیلو ولت آمپر |
حداقل وضوح 0.001 VA | ±(1%+3dgt) |
| ضریب قدرت | -1000 تا 1000 | 0.001 |
±(1.5%+3dgt) Cosφ≥0.5 |
|
±(1.5%+10dgt) 0.2≤Cosφ<0.5 |
|||
| انرژی فعال | 0.000Wh~ 9999.9MWh | حداقل وضوح 0.001 وات ساعت |
±(1%+3dgt) Cosφ≥0.8 |
|
±(1.5%+10dgt) 0.2≤Cosφ<0.8 |
|||
| انرژی راکتیو، القایی یا خازنی |
0.000VARh~ 9999.9MVARh |
حداقل وضوح 0.001VARh |
±(1%+3dgt) Sinφ≥0.5 |
|
±(1.5%+10dgt) 0.2≤Sinφ<0.5 |
|||
| انرژی ظاهری |
0.000 VAh~ 9999.9MVAh |
حداقل وضوح 0.001 VAh | ±(1%+3dgt) |
| زاویه فاز | -179 تا 180 درجه | 1 درجه | ± (2 درجه) |
|
tanφ (VA≥50VA) |
-32.76~ 32.76 | حداقل وضوح 0.001 | φ:±(1 درجه) |
|
تغییر فاز ضریب توان (DPF) |
-1000 تا 1000 | 0.001 | φ:±(1 درجه) |
|
نسبت هارمونیک (سفارش از 1 تا 50)(Vrms>50V) |
0.0٪ ~ 99.9٪ | 0.1٪ | ±(1%+5dgt) |
|
زاویه هارمونیک (Vrms>50V) |
-179 تا 180 درجه | 1 درجه | ±(3 درجه) هارمونیک های مرتبه 1 تا 25 |
| ±(10 درجه) هارمونیک های مرتبه 26 تا 50 | |||
|
نسبت هارمونیک کل (THD یا THD-F)≤50 |
0.0٪ ~ 99.9٪ | 0.1٪ | ±(1%+5dgt) |
|
عامل تحریف (DF یا THD-R)≤50 |
0.0٪ ~ 99.9٪ | 0.1٪ | ±(1%+10dgt) |
| فاکتور K ترانسفورماتور | 1.00 ~ 99.99 | 0.01 | ± (5%) |
| عدم تعادل 3 فاز | 0.0٪ ~ 100٪ | 0.1٪ | ±(1%) |
گیره فعلی (اختیاری)
| تایپ کنید | جریان واقعی RMS | حداکثر خطای جریان واقعی RMS | حداکثر خطای زاویه فاز |
| گیره جریان HM-008B | 10 میلی آمپر تا 99 میلی آمپر | ±(1%+3dgt) | ± (1.5 درجه)، بازوها ≥20 میلی آمپر |
| 100 میلی آمپر تا 10.0 آمپر | ±(1%+3dgt) | ± (1 درجه) | |
| گیره جریان HM-040B | 0.10A ~ 0.99A | ±(1%+3dgt) | ± (1.5 درجه) |
| 1.00A ~ 100A | ±(1%+3dgt) | ± (1 درجه) | |
| گیره جریان HM-068B | 1.0A ~ 9.9A | ±(2%+3dgt) | ± (3 درجه) |
| 10.0A ~ 1000A | ±(2%+3dgt) | ± (2 درجه) | |
| سنسور جریان سیم پیچ انعطاف پذیر HM-300F (با یکپارچه ساز) | 10A ~ 99A | ±(1% + 3dgt) | ± (3 درجه) |
| 100AA ~ 3000A | ±(1٪ + 3dgt) | ± (2 درجه) |
Power Quality Analyzer PQA-500 ابزاری قدرتمند برای آزمایش مهندسان است.
