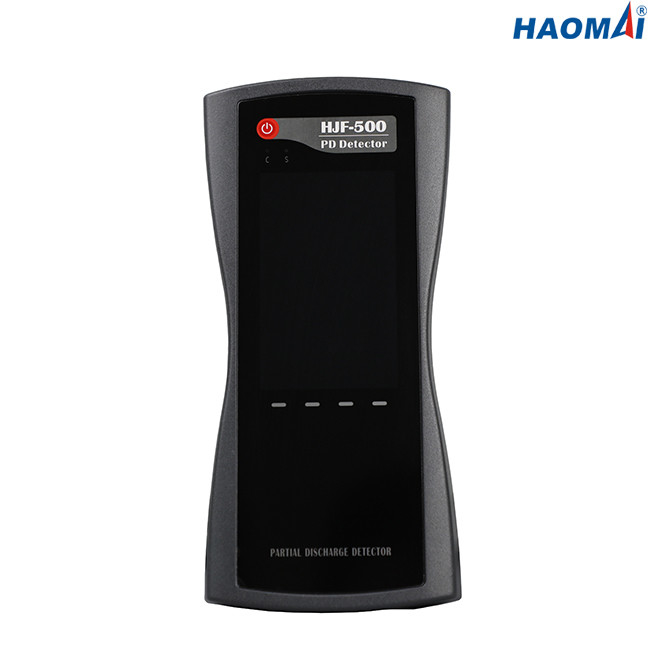

آشکارساز تخلیه جزئی چند منظوره

مدل: HJF-500

آشکارساز تخلیه جزئی چند منظوره HJF-500 ابزار غیرتهاجمی ایده آلی برای اندازه گیری سریع فعالیت تخلیه جزئی در پست های MV و HV است.

هر دو پست MV و HV را می توان با استفاده از HJF-500 به لطف طیف گسترده ای از سنسورهایی که می توان به آن متصل کرد، نظارت کرد.دارایی های MV و HV معمولی که می توانند برای تخلیه جزئی تشخیص داده شوند عبارتند از Switchgear، Transformer، GIS و کابل HV و غیره.

پهنای باند بالا همراه با نمایش الگوی PRPD (تخلیه جزئی حل شده فاز) می تواند انواع مختلف نقص را دسته بندی کند.ترشحات کرونا و ترشحات سطحی را می توان به راحتی از تخلیه جزئی داخلی خطرناک تشخیص داد که یکی دیگر از مزایای این نوع فناوری است.

دستگاه HJF-500 را می توان از طریق صفحه نمایش لمسی 4 اینچی کار کرد.باتری لیتیوم داخلی برای واحد HJF-500 پذیرفته شده است و زمان کار بیش از 6 ساعت است.

ویژگی های اصلی

●ابزار غیر تهاجمی برای اندازه گیری آنلاین PD در پست های MV و HV

●قابلیت تجهیز به 5 سنسور، از جمله 1 سنسور داخلی TEV (پیکربندی استاندارد)، 1 سنسور اولتراسونیک داخلی (پیکربندی استاندارد)، 1 سنسور اولتراسونیک خارجی (پیکربندی گزینه)، 1 سنسور UHF خارجی (پیکربندی گزینه)، 1 سنسور HFCT (پیکربندی گزینه).

● چندین عملکرد را در یک بسته ترکیب می کند

●سنسورهای التراسونیک و TEV برای PD سطحی و داخلی

● اندازه گیری UHF می تواند به طور دقیق فعالیت PD را در پهنای باند بالا اندازه گیری کند

●فعالیت PD در کابل های HV با استفاده از HFCT اندازه گیری می شود

● نرخ نمونه برداری بالا، توانایی ضد تداخل قوی

●همگام سازی با فرکانس قدرت برای تشخیص الگوی PRPD

● ارائه الگوهای تخلیه شکل موج سیگنال حوزه زمان، طیف PRPD، طیف PRPS و غیره برای تحقق تجزیه و تحلیل انواع مختلف تخلیه.

● نتایج آزمون را می توان در هیئت مدیره ذخیره کرد، همچنین می تواند برای گزارش آزمایش تولید شده در رایانه شخصی بارگذاری شود.

داده های تکنیکی

●اندازه گیری TEV

محدوده اندازه گیری: 0-60dBmV

وضوح: 1dB

دقت: ± 1dB

حداکثر پالس در هر سیکل: 1400

باند فرکانس اندازه گیری: 3 ~ 100 مگاهرتز

●اندازه گیری UHF

فرکانس تشخیص: 300-2000 مگاهرتز

محدوده اندازه گیری: 0-60dBmV

دقت: ＜1dBmV

باند سنسور: 300-2000 مگاهرتز

●اندازه گیری AA

محدوده اندازه گیری: -6dBμV~68dBμV

وضوح: 1dB

دقت: ± 1dB

فرکانس مرکزی سنسور: 40 کیلوهرتز

●اندازه گیری AE

محدوده اندازه گیری: -6dBμV~68dBμV

وضوح: 1dB

دقت: ± 1dB

محدوده فرکانس: 20 تا 200 کیلوهرتز

●اندازه گیری HFCT

امپدانس انتقال سنسور: 5mV/mA

فرکانس تشخیص: 1 تا 30 مگاهرتز

حساسیت: ≤50pC

●صفحه نمایش: صفحه نمایش 4.0 اینچی RGB LCD

●منبع تغذیه

باتری داخلی: باتری لیتیومی 3.7V/5000Ah

زمان کار: بیش از 6 ساعت

شارژر باتری: AC90-264V یا DC 5V

●شرایط محیطی

دمای عملیاتی: -20 ~ 50 ℃

رطوبت: 20-85 درصد رطوبت نسبی

●متفرقه

ابعاد (میزبان دستی): 210x100x35mm

وزن (میزبان دستی): 0.4 کیلوگرم

درگاه اتصال: یک پورت USB برای اتصال کامپیوتر یا ورودی شارژر، یک پورت حسگر خارجی، یک جک هدفون استریو 3.5 میلی متری

هدفون: حداقل 8 اهم

کارت SD: استاندارد 16G

آشکارساز تخلیه جزئی چند منظوره HJF-500 ابزار غیرتهاجمی ایده آلی برای اندازه گیری فعالیت تخلیه جزئی کلید، ترانسفورماتور، GIS و کابل HV و غیره در پست های MV و HV است.
