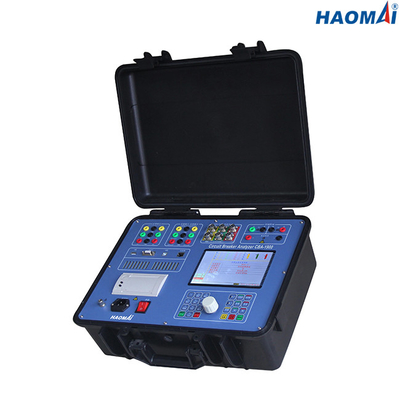

آنالایزر الکتریکی تجهیزات تست قطع کننده مدار HAOMAI 23.15 Lb

آنالایزر مدار شکن



مدل: CBA-1900

Circuit Breaker Analyzer CBA-1900 می تواند به طور کامل عملکرد مکانیکی و الکتریکی کلیدهای مدار خلاء مختلف، کلیدهای مدار روغن، قطع کننده های مدار SF6، قطع کننده های HV و لوازم الکتریکی ترکیبی GIS و غیره را تجزیه و تحلیل کند. کانال های زمان بندی بسته شدن و باز شدن کنتاکت های اصلی، کنتاکت های مقاومت را ثبت می کنند. و مخاطبین کمکی

روش تست زمینی هر دو طرف برای CBA-1900 موجود است.با ثابت نگه داشتن مدار شکن در هر دو طرف در طول تست، تست را ایمن و صرفه جویی در زمان می کند.

CBA-1900 با مدارهای حفاظتی داخلی و حفاظت طراحی شده توسط نرم افزار، محافظ خوبی در برابر تأثیرات محیطی دارد که می تواند از نتایج آزمایش مطمئن و دقیق اطمینان حاصل کند.



ویژگی های اصلی

◆قابلیت اندازه گیری 12 کنتاکت اصلی و 6 کنتاکت Aux

◆قابلیت اندازه گیری تماس های PIR

◆قابلیت اندازه گیری مقاومت دینامیکی

◆سریع و ایمن تر با تست زمینی هر دو طرف

◆ مبدل های آنالوگ و دیجیتال هر دو موجود است

◆قابلیت تست قطع کننده مدار SIEMENS با کنتاکت های گرافیتی

◆ نتایج تست قابل اعتماد و دقیق را در پست های HV ارائه می دهد



داده های تکنیکی

◇ اندازه گیری زمان

● اندازه گیری تماس اصلی و AUX

محدوده: 1ms-200s

دقت: ± 0.1% خواندن ± 1 دیجیتال

وضوح: 0.1ms-20ms (بستگی به طول زمان اندازه گیری دارد)

● اندازه گیری تماس با گرافیت

طول ضبط: 50ms-1s

دقت: ± 0.2% خواندن ± 1 دیجیتال

وضوح: 0.1 میلی‌ثانیه

● اندازه گیری هر دو طرف زمین

محدوده: 50ms-1s

وضوح: 0.1 میلی‌ثانیه

دقت: ± 0.5% خواندن ± 1 دیجیتال

◇ اندازه گیری حرکت

محدوده: 0-1000 میلی متر

دقت: ± 0.5% خواندن ± 1 دیجیتال

وضوح: 0.01 میلی متر

◇ اندازه گیری سرعت

محدوده: 0-20.00 متر بر ثانیه

دقت: ± 1% خواندن

وضوح: 0.01 متر بر ثانیه

◇ اندازه گیری تماس PIR

محدوده: 50Ω-5000Ω

دقت: ± 5% خواندن ± 0.5Ω

وضوح: 0.1Ω

◇ اندازه گیری جریان سیم پیچ

محدوده: 0-20A

وضوح: 0.001A

◇ منبع تغذیه DC

محدوده ولتاژ خروجی: 5-260 ولت

حداکثر جریان خروجی: 20A

دقت خروجی: ± 1% خواندن

◇منبع تغذیه: AC220V/230V±10%,50Hz/60Hz

◇ ابعاد: 472x365x210mm (18.58x14.37x8.27 اینچ)

◇ وزن: 10.5 کیلوگرم (23.15 پوند)

◇شرایط محیطی

دمای نگهداری: -20℃~60℃

رطوبت: <90%

دمای عملیاتی: -10℃~50℃

◇ مدارک ایمنی و EMC

ایمنی: مطابق با IEC61010-1 طراحی شده است

EMC: صنعتی سبک IEC 61326



Circuit Breaker Analyzer CBA-1900 ابزاری قدرتمند برای تست انواع کلیدهای مدار است.
