| محل منبع: | چین |
| نام تجاری: | HAOMAI |
| گواهی: | ISO9001:2015, Type Test Report, Calibration Report |
| شماره مدل: | RELAYSTAR-7000 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | جعبه حمل و نقل + جعبه تخته سه لا |
| زمان تحویل: | 10-15 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 400 ست در ماه |
| نام محصول: | سیستم تست رله، کیت تست رله، تستر رله، مجموعه تست تزریق ثانویه | خروجی فعلی: | 6x0…30A |
|---|---|---|---|
| ولتاژ خروجی: | 6x0…150 ولت | دقت خروجی: | ≤0.1٪ برای خروجی AC |
| تست IEC 61850: | در دسترس | عمل: | حالت محلی + حالت کامپیوتر |
| برجسته کردن: | مجموعه تست رله حفاظتی 30A,مجموعه تست رله حفاظتی IEC61850,مجموعه تست رله حفاظتی چند حالته |
||

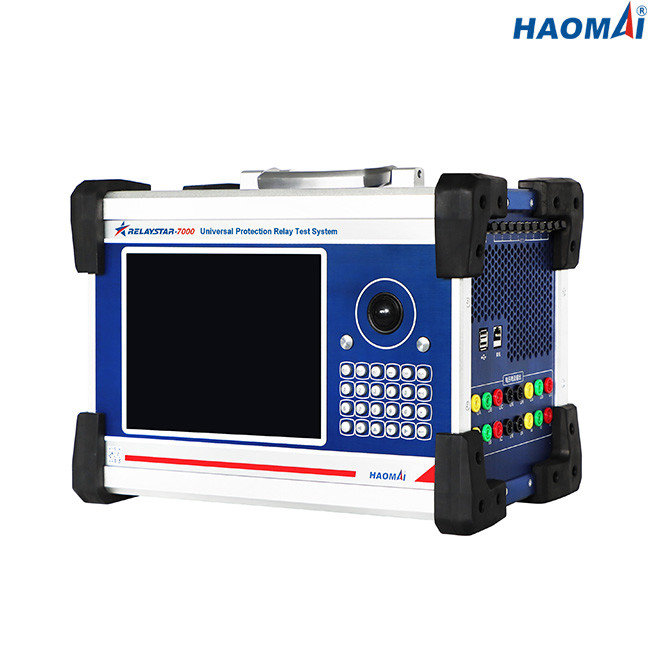

مجموعه تست رله حفاظت جهانی
مدل: RELAYSTAR-7000
RELAYSTAR-7000 قدرتمندترین مجموعه تست رله حفاظتی برای آزمایش تمامی نسل ها و انواع رله های حفاظتی از جمله دستگاه های حفاظتی مبتنی بر IEC 61850 و واحد ادغام است.
RELAYSTAR-7000 رابط پروتکل IEC61850 را برای تست رله با ارتباطات پست مبتنی بر اترنت ادغام می کند.
RELAYSTAR-7000 را می توان مستقیماً از پنل جلویی با استفاده از یک صفحه نمایش گرافیکی رنگی بزرگ، یک انتخابگر چرخشی، یک صفحه کلید و کلیدهای عملکردی کار کرد.
پورت اترنت اجازه می دهد تا RELAYSTAR-7000 را با نرم افزار تست پیشرفته که یک رایانه شخصی را اجرا می کند، کنترل کنید.
ویژگی های اصلی
●راه حل تست همه کاره برای رله های حفاظتی الکترومکانیکی، حالت جامد و ریزپردازنده، واحد ادغام و IED ها
● صفحه نمایش TFT LCD رنگی بزرگ
● هم تست محلی و هم تست از راه دور کامپیوتر موجود است
●توان خروجی بالاتر
●قابلیت تست حالت پایدار و پویا
●انجام تست های گذرا
●انجام تست های سرتاسری توسط GPS یا IRIG-B
●رابط پروتکل IEC61850
داده های تکنیکی
جریان عمومی و ولتاژ خروجی
| مولد جریان | محدوده تنظیم | 6 فاز AC(LN): 6x0…30A |
| DC(LN): 6x0…±10 A | ||
| قدرت | 6 فاز AC(LN): 6x450VA در 30A | |
| DC(LN): 6x120VA در 10A | ||
| دقت | AC:±1mA(≤0.2A)، ≤0.1% (0.2~30A) | |
| DC: ± 5mA (0.2~0.5A)، ≤0.2% (0.5~10A) | ||
| وضوح | 1 میلی آمپر | |
| ژنراتور ولتاژ | محدوده تنظیم | 6 فاز AC(LN): 6x0…150V |
| DC(LN): 6x0…±160V | ||
| قدرت | 6 فاز AC(LN): 6x80VA در 150V | |
| DC(LN): 6x80VA در 160V | ||
| دقت | AC: ±2mV (0.2~2V)، ≤0.1% (2~150V) | |
| DC: ± 10mV (0.5~5V)، ≤0.2% (5~160V) | ||
| وضوح | 1 میلی ولت | |
| ژنراتورهای عمومی | فرکانس | محدوده: 0 تا 1200 هرتز |
| دقت:<1mHz(0~65Hz)، <10mHz(65~450Hz)،<20mHz(450~1200Hz) | ||
| وضوح: 0.001 هرتز | ||
| فاز | محدوده: -360 ° ~ + 360 ° | |
| دقت: 0.1 درجه | ||
| وضوح: 0.01 درجه | ||
| هارمونیک | ترتیب برهم نهی: 2 تا 24 بار | |
| اعوجاج: ≤0.5٪ |
رابط های ارتباطی اترنت
| حالت | 10/100Base-TX (10/100 مگابیت، جفت تابیده، متقاطع خودکار) |
| تعداد پورت | 2 |
| نوع رابط | RJ45 |
| نشانگر وضعیت | لامپ های ال ای دی |
رابط های ارتباطی فیبر نوری
| حالت | 100Base-FX (100 مگابیت، فیبر نوری، فول دوبلکس) |
| تعداد پورت | 8 |
| نوع رابط | LC |
| نوع فیبر | 62.5/125μm (فیبر چند حالته) |
| طول موج | 1310 نانومتر |
| فاصله انتقال | > 1 کیلومتر |
| نشانگر وضعیت | لامپ های ال ای دی |
رابط های FT3
| تعداد پورت | 9 (8 برای ارسال، 1 برای دریافت) |
| نوع رابط | ST |
| نوع فیبر | 62.5/125μm (فیبر چند حالته) |
| طول موج | 850 نانومتر |
ورودی های باینری
| عدد | 8 |
| تایپ کنید | تماس بدون پتانسیل یا تماس بیکار (شناسایی خودکار) |
| ویژگی های آستانه | "0": 0 تا 6 ولت؛"1": 12 ولت تا 250 ولت |
خروجی های باینری
| عدد | 4 |
| تایپ کنید | تماس بیکار |
| شکستن ظرفیت | 250VAC/0.5A;250VDC/0.2A |
مانیتورینگ و ضبط داخلی
| نظارت بر | جریان ها و خروجی های ولتاژ |
| در حال ضبط | خروجی های آنالوگ، وضعیت ورودی/خروجی های باینری |
| حالت | نظارت زمان واقعی، هیچ سیم کشی خارجی مورد نیاز نیست |
| طول ضبط | نامحدود (تا زمانی که حافظه داخلی پر شود) |
منبع تغذیه
| ولتاژ ورودی اسمی | سفارشی (AC230V/120V±10%, 1 فاز) |
| فرکانس اسمی | 50/60 هرتز |
| جریان نامی | 10 آمپر در 230 ولت / 12 آمپر در 120 ولت |
| ارتباط | سوکت استاندارد AC (IEC 60320) |
شرایط محیطی
| دمای عملیات | 0 ... +50 درجه سانتیگراد (+32 ... +122 درجه فارنهایت) |
| دمای ذخیره سازی | -25 ... +70 درجه سانتی گراد (-13 ... +158 درجه فارنهایت) |
| محدوده رطوبت | رطوبت نسبی 5 ... 95 درصد، غیر متراکم |
| لرزش | IEC 60068-2-6 (20m/s2 در 10 ... 150 هرتز) |
متفرقه
| وزن | 19.5 کیلوگرم (42.99 پوند) |
| ابعاد (W x H x D، بدون دسته) | 405×295×250mm (15.94x11.61x9.84 اینچ) |
استانداردهای ایمنی، سازگاری الکترومغناطیسی
| EMC | این محصول به دستورالعمل سازگاری الکترومغناطیسی (EMC) 2004/108/EC (مطابق با CE) پایبند است. |
| این محصول به دستورالعمل ولتاژ پایین 2006/95/EC (مطابق با CE) پایبند است. | |
| ایمنی | IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3 |
| IEC 61010-1 |
مجموعه تست رله حفاظت جهانی RELAYSTAR-7000 عملکرد فوق‌العاده خود را به عنوان تستر و کالیبراتور رله با امکانات اندازه‌گیری و ضبط ترکیبی (پیام‌های آنالوگ، باینری، IEC 61850 GOOSE و SV) ترکیب می‌کند.
مجموعه تست رله حفاظت جهانی RELAYSTAR-7000 تست نوع را در آزمایشگاه KETOP چین با اعتبار ISO/IEC 17025 گذراند.
