| محل منبع: | چین |
| نام تجاری: | HAOMAI |
| گواهی: | ISO9001:2015, CE, Type Test Report, Calibration Report |
| شماره مدل: | RELAYSTAR-1600 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | جعبه حمل و نقل + جعبه تخته سه لا |
| زمان تحویل: | 5-10 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 400 ست در ماه |
| نام محصول: | مجموعه تست رله، کیت تست رله، تستر رله، مجموعه تست تزریق ثانویه | خروجی فعلی: | 6x0…40A |
|---|---|---|---|
| ولتاژ خروجی: | 6x0…150 ولت | دقت خروجی: | ≤0.1٪ برای خروجی AC |
| Max. حداکثر output power توان خروجی: | 1x1000VA در 240A | عمل: | حالت محلی + حالت کامپیوتر |
| برجسته کردن: | مجموعه تست رله حفاظتی 150 ولت,مجموعه تست رله حفاظتی 40 آمپر,تستر رله حفاظتی فوق العاده قابل حمل |
||

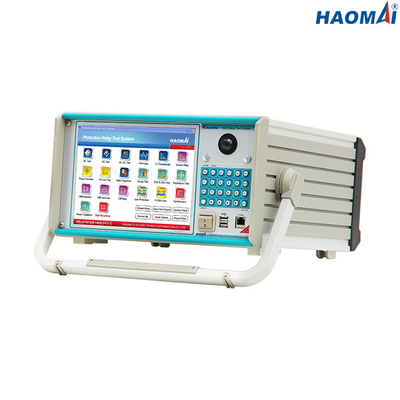

مجموعه تست رله حفاظتی 6 فاز پرقدرت
مدل: RELAYSTAR-1600
RELAYSTAR-1600 یک مجموعه تست رله حفاظتی 6 فاز چند منظوره برای آزمایش همه نسل ها و انواع رله های حفاظتی است که می تواند جریان 6 فاز (6x0…40A) و ولتاژ 6 فاز (6x0…150V) را تولید کند.
RELAYSTAR-1600 برای آزمایش رله های الکترومکانیکی با بار بالا انتخابی عالی برای زمانی است که می خواهید جریان و توان خروجی بالاتری (6x0…40A, 6x300VA; 1x0…240A, 1x1000VA) داشته باشید.

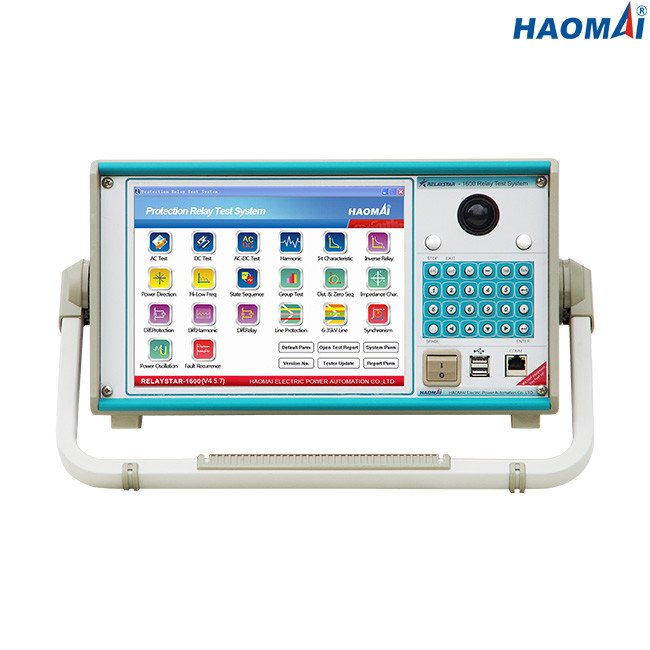

RELAYSTAR-1600 را می توان بدون رایانه شخصی کار کرد.این دستگاه ترکیبی از کامپیوتر صنعتی تعبیه شده، صفحه نمایش 10.4 اینچی تمام رنگی TFT LCD، ماوس داخلی و صفحه کلید برای عملکرد آسان تر محلی است.
مجموعه تست رله حفاظتی 6 فاز پرقدرت RELAYSTAR-1600 را می توان برای انجام تست های سرتاسری با مجموعه های تست تخصیص داده شده در پست های مختلف از طریق GPS داخلی آن هماهنگ کرد.
ویژگی های اصلی
1) خروجی جریان 6 فاز (6×40A) + ولتاژ 6 فاز (6×150V)
2) کامپیوتر صنعتی تعبیه شده با صفحه نمایش LCD 10.4 اینچی
3) با یا بدون کامپیوتر کار می کند
4) تقویت کننده های با کارایی بالا
5) توان خروجی بالاتر: 1x1000VA@240A
6) تست پایان به پایان با GPS داخلی
7) نرم افزار عالی RELAYSTAR برای تست کامپیوتر محلی و از راه دور
داده های تکنیکی
مولد جریان
| محدوده تنظیم | AC (LN) 6 فاز | 6x0…40A |
| AC (LN) 3 فاز | 3x0…80A | |
| AC (LL-LN) 1 فاز | 1x0…240A | |
| DC(LN) | 6x0…±20 A | |
| قدرت | AC (LN) 6 فاز | 6x300VA در 40A |
| AC (LN) 3 فاز | 3x450VA در 80A | |
| AC (LL-LN) 1 فاز | 1x1000VA در 240A | |
| DC(LN) | 6x120VA در 20A | |
| دقت | AC: ±1mA(≤0.2A)، ≤0.1% (0.2~40A) | |
| DC: ± 5mA (0.2~0.5A)، ≤0.2% (0.5~20A) | ||
| وضوح | 1 میلی آمپر | |
ژنراتور ولتاژ
| محدوده تنظیم | AC (LN) 6 فاز | 6x0…150 ولت |
| AC (LN) 3 فاز | 3x0…300 ولت | |
| DC(LN) | 6x0…±175 ولت | |
| قدرت | AC (LN) 6 فاز | 6x80VA در 150V |
| AC (LN) 3 فاز | 3x100VA در 300V | |
| DC(LN) | 6x80VA در 175V | |
| دقت | AC: ±2mV (0.2~2V)، ≤0.1% (2~150V) | |
| DC: ± 10mV (0.5~5V)، ≤0.2% (5~175V) | ||
| وضوح | 1 میلی ولت | |
منبع تغذیه کمکی DC
| محدوده ولتاژ | 110 ولت/220 ولت (حداکثر 1.5 آمپر) |
| قدرت | حداکثر 165VA/330VA |
ورودی های باینری
| عدد | 10 |
| ویژگی های ورودی | تماس بیکار یا تماس بدون پتانسیل |
| ویژگی های آستانه | "0": 0 تا 6 ولت؛"1": 12 ولت تا 250 ولت |
| حداکثراندازه گیری زمان | 999999.999s |
| دقت زمان | ± 1 میلی ثانیه |
| وضوح زمان | 1 میلی ثانیه |
خروجی های باینری
| عدد | 8 |
| تایپ کنید | تماس بیکار |
| شکستن ظرفیت | 250VAC/0.5A، 250VDC/0.2A |
مانیتورینگ و ضبط داخلی
| نظارت بر | جریان ها و خروجی های ولتاژ |
| در حال ضبط | خروجی های آنالوگ، وضعیت ورودی/خروجی های باینری |
| حالت | نظارت زمان واقعی، هیچ سیم کشی خارجی مورد نیاز نیست |
| طول ضبط | نامحدود (تا زمانی که حافظه داخلی پر شود) |
ژنراتورهای عمومی
| فرکانس | محدوده: 0 تا 1200 هرتز |
| دقت:<1mHz(0~65Hz)؛<10mHz(65~450Hz)<20mHz(450~1200Hz) | |
| وضوح: 0.001 هرتز | |
| فاز | محدوده: -360 ° ~ + 360 ° |
| دقت: 0.1 درجه | |
| وضوح: 0.01 درجه | |
| هارمونیک | ترتیب برهم نهی: 2 تا 24 بار |
| اعوجاج: ≤0.5٪ |
منبع تغذیه
| ولتاژ ورودی اسمی | سفارشی (AC 220V/230V/120V/127V±10%, 1 فاز) |
| فرکانس اسمی | 50/60 هرتز |
| جریان نامی | 10 آمپر در 230 ولت / 12 آمپر در 115 ولت |
| ارتباط | سوکت استاندارد AC (IEC 60320) |
شرایط محیطی
| دمای عملیات | 0 ... +50 درجه سانتیگراد (+32 ... +122 درجه فارنهایت) |
| دمای ذخیره سازی | -25 ... +70 درجه سانتی گراد (-13 ... +158 درجه فارنهایت) |
| محدوده رطوبت | رطوبت نسبی 5 ... 95 درصد، غیر متراکم |
| لرزش | IEC 60068-2-6 (20m/s2 در 10 ... 150 هرتز) |
متفرقه
| وزن | 18 کیلوگرم (39.68 پوند) |
| ابعاد (W x H x D، بدون دسته) | 420×360×210 میلی‌متر (16.54x14.17x8.27 اینچ) |
| پورت اتصال | 2 پورت USB2.0، 1 پورت اترنت |
مجموعه تست رله حفاظتی 6 فاز پرقدرت RELAYSTAR-1600 در مواردی که حمل و نقل عالی مورد نیاز است و جریان 6 فاز تا 40 آمپر کافی است، انتخاب ارجح برای مهندسان آزمایشی است.
مجموعه تست رله حفاظتی 6 فاز پرقدرت RELAYSTAR-1600 تست نوع را در آزمایشگاه KETOP چین با مجوز ISO/IEC 17025 گذراند.
مجموعه تست رله حفاظتی 6 فاز پرقدرت RELAYSTAR-1600 نیز در آزمایشگاه شخص ثالث دارای مجوز ISO/IEC 17025 کالیبره شده است.
گزارش نوع تست و گزارش کالیبراسیون به صورت زیر نشان داده شده است.
