| محل منبع: | چین |
| نام تجاری: | HAOMAI |
| گواهی: | ISO9001:2015 |
| شماره مدل: | PQA-500 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | negotiation |
| جزئیات بسته بندی: | کارتن |
| زمان تحویل: | 5-10 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 400 ست در ماه |
| نام محصول: | آنالایزر کیفیت توان، آنالایزر PQ، تستر PQ | تعداد کانال ها: | 4U+4I |
|---|---|---|---|
| ولتاژ فاز به فاز RMS واقعی: | 1.0V-2000V | ولتاژ DC: | 1.0V-1000V |
| جریان واقعی RMS: | 10mA-1000A | فرکانس: | 40HZ-70HZ |
| برجسته: | آنالایزر کیفیت برق دستی,آنالایزر کیفیت برق 3 فاز,آنالایزر قدرت 3 فاز 1000A |
||

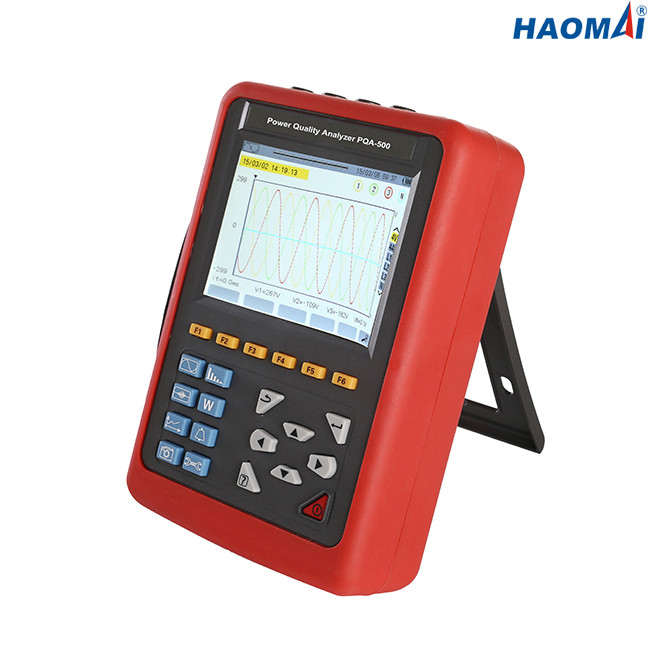

آنالایزر PQ دستی
مدل: مدل: PQA-500
Power Quality Analyzer PQA-500 یک آنالایزر 3 فاز دستی پیشرفته است.این یک تحلیلگر بسیار بصری است که قابلیت مشاهده داده های RMS، شکل موج، داده های تقاضا، زوایای فاز، هارمونیک ها، عدم تعادل، سوسو زدن و موارد دیگر را در زمان واقعی دارد.
آنالایزر دستی PQ PQA-500 دارای ویژگی هایی است که آن را برای عیب یابی، تست انطباق و ممیزی انرژی ایده آل می کند.شناسایی خودکار CT خطاهای احتمالی ناشی از تنظیمات اشتباه محدوده CT را از بین می برد.آنالایزر به طور خودکار CT را شناسایی کرده و اتصال صحیح آن را تأیید می کند.
هنگامی که داده ها نیاز به ضبط دارند، فلش مموری داخلی PQA-500 می تواند به طور همزمان 60 مجموعه عکس از صفحه نمایش، 150 مجموعه شکل موج ثبت ولتاژ/جریان گذرا، 12800 مجموعه گزارش زنگ هشدار و حالت تشخیص جریان شروع را به طور مداوم ذخیره کند. 100 ثانیه از شکل موج جریان شروع را ضبط کنید.کارت حافظه داخلی 2G برای ذخیره رکوردهای منحنی روند بلند مدت و ثبت 20 پارامتر برق به طور همزمان (اختیاری) استفاده می شود.این می تواند رکوردهای منحنی روند را تا 300 روز هر 1 دقیقه یک بار جمع آوری و ثبت کند.
داده های تکنیکی
| منبع تغذیه | باتری لیتیوم یون قابل شارژ 9.6 ولت، شارژر پشتیبان. |
| نشانگر باتری | نماد باتری انرژی تخلیه را نشان می دهد.وقتی ولتاژ خیلی کم است، پس از 1 دقیقه خاموش شدن خودکار. |
| مصرف برق | مصرف جریان تست معمولی 490 میلی آمپر، کار مداوم به مدت 8 ساعت. |
| حالت نمایش | صفحه نمایش رنگی LCD، 640 نقطه در 480 نقطه، 5.6 اینچ، دامنه نمایش: 116 میلی متر × 88 میلی متر. |
| اندازه گیره |
گیره جریان تیز کوچک HM-008B: 7.5mm×13mm. گیره جریان دایره ای HM-040B: 35mm×40mm; گیره جریان دایره ای HM-068B: 68mm×68mm. سنسور جریان سیم پیچ انعطاف پذیر HM-300F (با یکپارچه کننده): Ф300 میلی متر |
| ابعاد ابزار | L×W×H: 240mm×170mm×68mm. |
| تعداد کانال ها | 4U/4I |
| ولتاژ فاز به فاز | 1.0 ولت تا 2000 ولت |
| ولتاژ فاز به خنثی | 1.0 ولت تا 1000 ولت |
| جاری |
گیره جریان HM-008B: 10mA~10.0A; گیره جریان HM-040B: 0.10A~100A; گیره جریان HM-068B: 1.0A~1000A; سنسور جریان سیم پیچ انعطاف پذیر HM-300F (با یکپارچه ساز): 10A ~ 3000A |
| فرکانس | 40 هرتز تا 70 هرتز |
| پارامترهای برق | W، VA، Var، PF، DPF، cosφ، tanφ. |
| پارامترهای انرژی | واه، واره، واه. |
| هارمونیک | سفارش 0 تا 50 |
| اعوجاج هارمونیک کامل | سفارش 0 تا 50، هر فاز. |
| حالت خبره | آره |
| تعداد رکوردهای گذرا | 150 ست |
| سوسو زدن ولتاژ | آره |
| شروع حالت فعلی | بله 100 ثانیه |
| عدم تعادل 3 فاز | آره |
| رکورد | 300 روز (ضبط همزمان 20 پارامتر، ثبت یک نقطه در هر 5 ثانیه). |
| حداقل / حداکثر مقدار ثبت شده | اندازه گیری مقادیر حداکثر و حداقل در یک دوره زمانی. |
| زنگ خطر. هشدار | 40 نوع مختلف انتخاب پارامتر، 12800 تنظیم سیاهههای مربوط به زنگ هشدار. |
| اوج | آره |
| نمایش نمودار فازور | بطور خودکار. |
| ظرفیت عکس های فوری | 60 |
| زبان منو | انگلیسی/چینی |
| ارتباط | یو اس بی. |
| خاموش شدن خودکار | هنگامی که یک کمپین هشدار شروع می شود یا جستجو برای موارد گذرا، ضبط جریان هجومی، یا ضبط روند در انتظار یا در حال انجام است، دستگاه به طور خودکار خاموش نمی شود. |
| در حالت تست دیگر، 15 دقیقه بدون زدن کلید، خاموش شدن خودکار پس از درخواست 1 دقیقه. | |
| عملکرد نور پس زمینه | بله، مناسب برای استفاده در شب و مکان تاریک. |
| وزن | میزبان: 1.6 کیلوگرم (با باتری). |
| گیره جریان تیز کوچک HM-008B: 170 گرم × 4. | |
| گیره جریان دایره ای HM-040B: 190 گرم × 4; | |
| گیره جریان دایره ای HM-068B: 510g×4; | |
| سنسور جریان سیم پیچ انعطاف پذیر HM-300F (با یکپارچه کننده): 330 گرم × 4; | |
| سیم های تست و آداپتور برق: 900 گرم؛ | |
| وزن کل: حدود 9.2 کیلوگرم (با بسته بندی). | |
| طول سیم تست ولتاژ | 3 متر |
| طول سیم سنسور جریان | 2 متر |
| دما و رطوبت کار | -10 درجه سانتیگراد تا 40 درجه سانتیگراد؛زیر 80% Rh |
| دما و رطوبت ذخیره سازی | -10 درجه سانتیگراد تا 60 درجه سانتیگراد؛زیر 70% Rh |
| امپدانس ورودی | امپدانس ورودی ولتاژ تست: 1MΩ. |
| ولتاژ قابل تحمل | ولتاژ AC سینوسی 3700V/50Hz را به مدت 1 دقیقه بین سیم کشی ابزار و پوسته تحمل کنید. |
| عایق | بین سیم‌کشی ابزار و پوسته ≥10MΩ. |
| ساختار | عایق دوتایی، با غلاف عایق ضد لرزش. |
| قوانین ایمن | IEC 61010 1000V Cat III / 600V CAT IV، IEC61010-031، IEC61326، درجه آلودگی: 2. |
آنالایزر دستی PQ PQA-500 مناسب برای نیروگاه های برق، پتروشیمی، متالورژی، راه آهن، شرکت های صنعتی و معدنی، دانشکده های تحقیقات علمی، بخش های اندازه گیری و غیره به ویژه برای کلیه ولتاژ، جریان، توان، انرژی الکتریکی، هارمونیک، فاز و ... می باشد. سایر پارامترهای برق برای انجام یک تجزیه و تحلیل و تشخیص جامع.
