مجموعه تست ترانسفورماتور ابزار CT PT خروجی سبک وزن 0-12A

تستر یونیورسال CT و PT

مدل:CTP-200P

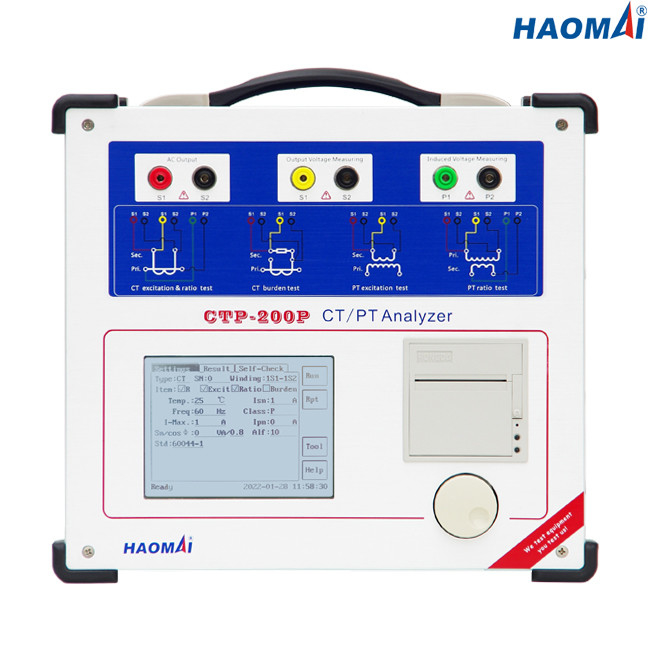

Universal CT and PT Tester CTP-200P یک ابزار قابل حمل میدانی سبک وزن است که برای آزمایش CT و PT نصب شده در یک سیستم ابزار طراحی شده است.می توان از آن برای بسیاری از تست های معمول کارگاهی و همچنین تست های میدانی استفاده کرد.

تستر یونیورسال CT و PT CTP-200P قادر به آزمایش CT های اندازه گیری است، اما همچنین می تواند CT های حفاظتی را برای نسبت و خطای فاز در بار معمولی مطابق با استانداردهای IEC61869-2، IEC60044-1،60044-6 و IEEE/ANSI C57 آزمایش کند. 13.

در حالت تست محلی، اپراتور می تواند از ماوس چرخشی چند منظوره ثبت شده در پنل جلویی برای وارد کردن اطلاعات مربوط به مورد مورد آزمایش استفاده کند.صفحه نمایش LCD 5.7 اینچی قابل خواندن در نور خورشید اطلاعات کلیدی و نتایج آزمایش نهایی را نمایش می دهد.

برای آزمایش کاملاً خودکار روی رایانه شخصی، هر واحد CTP-200P با یک نسخه نصبی از نرم افزار CTP ارائه می شود.نرم افزار CTP برای اجرا بر روی رایانه شخصی با سیستم عامل ویندوز 10 طراحی شده است.

ویژگی های اصلی

●قابلیت آزمایش CT های حفاظتی، CT های اندازه گیری، CT های PR/PX، TPS/TPX/TPY/TPZ CT ها و PT های القایی

● مشخصه تحریک و منحنی خطا را بر اساس اصل اندازه گیری فرکانس پایین تست کنید

● اندازه گیری نسبت، قطبیت، خطای نسبت و خطای جابجایی فاز بر اساس روش ولتاژ

● برای جایگزینی صفحه کلید، ماوس چرخشی چند منظوره ثبت شده را بپذیرید

● از صفحه نمایش LCD 5.7 اینچی برای نمایش استفاده کنید

● سیستم عامل DSP، ARM و LINUX تعبیه شده را بپذیرید

● هم تست محلی و هم تست از راه دور کامپیوتر موجود است

● دقت اندازه گیری بالاتر: 0.05٪

●حداکثرولتاژ نقطه زانو تست شده CT تا 40 کیلو ولت

● مغناطیس زدایی خودکار CT

●نتایج آزمایش را مستقیماً توسط چاپگر حرارتی داخلی چاپ کنید

●وزن کوچک و سبک (9 کیلوگرم / 19.84 پوند) برای حمل و نقل آسان

داده های تکنیکی

●استاندارد تست: IEC61869-2(IEC60044-1,60044-6)، IEC61869-3(IEC60044-2)، IEEE/ANSI C57.13

●حداکثر اندازه گیری ولتاژ زانو: 40 کیلو ولت

●محدوده خروجی:

ولتاژ: 0 تا 180 ولت (RMS)

جریان: 0~12A (RMS)، 36A (مقدار اوج)

●دقت اندازه گیری ولتاژ: ±0.05%

● اندازه گیری نسبت CT:

محدوده: 1 تا 30000

دقت: ± 0.05٪

● اندازه گیری نسبت PT:

محدوده: 1 تا 10000

دقت: ± 0.05٪

● اندازه گیری فاز:

دقت: ± 2 دقیقه

وضوح: 0.01 دقیقه

●اندازه گیری مقاومت سیم پیچ ثانویه:

محدوده: 0 تا 300 Ω

دقت: 0.1%±1mΩ

●اندازه گیری بار:

محدوده: 0 تا 300 VA

دقت: 0.1±0.1 VA

●ظرفیت حافظه: نتایج تست گروه > 3000

●منبع تغذیه

●شرایط محیطی

●متفرقه

دستگاه یونیورسال CT و PT تستر CTP-200P ابزاری قدرتمند و قابل اعتماد برای مهندسین برای آزمایش ترانسفورماتورهای جریان و ترانسفورماتورهای ولتاژ در پست ها است.
