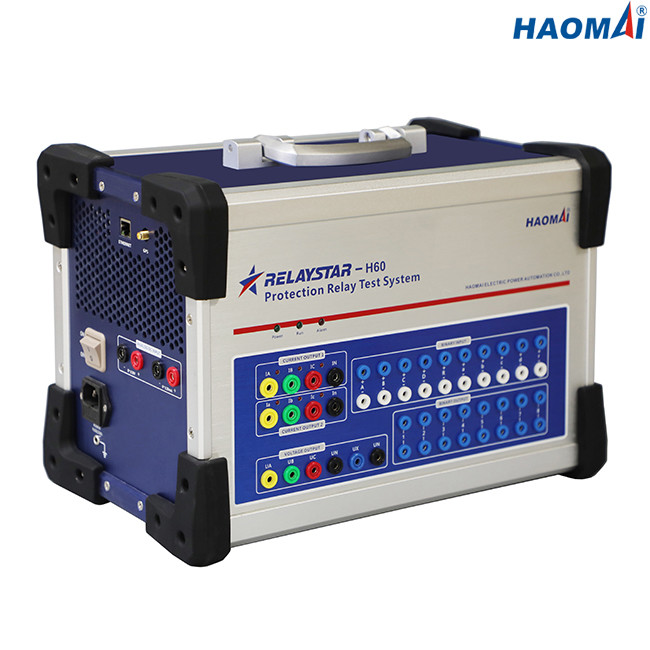

Name: سیستم تست رله شش فاز 32.63 پوندی 50/60 هرتز قابل حمل هوشمند
Brand: HAOMAI
SKU: RELAYSTAR-H60

سیستم تست رله شش فاز 32.63 پوندی 50/60 هرتز قابل حمل هوشمند

جزئیات محصول:

محل منبع:	چین
نام تجاری:	HAOMAI
گواهی:	ISO9001:2015, Calibration Report
شماره مدل:	RELAYSTAR-H60

پرداخت:

مقدار حداقل تعداد سفارش:	1 مجموعه
قیمت:	negotiation
جزئیات بسته بندی:	جعبه حمل و نقل + جعبه تخته سه لا
زمان تحویل:	5-10 روز کاری
شرایط پرداخت:	T/T
قابلیت ارائه:	400 ست در ماه

مخاطب

توضیحات محصول جزئیات

نام محصول:	مجموعه تست رله حفاظتی، تستر رله، مجموعه تست تزریق ثانویه	خروجی فعلی:	6x0…32A
ولتاژ خروجی:	4×0…300 ولت	دقت خروجی:	≤0.05% برای خروجی AC
تست پایان به انتها:	توسط GPS داخلی	عمل:	لپ تاپ
برجسته:	سیستم تست رله 32.63 پوند , سیستم تست رله 50 هرتز , کیت تست رله 60 هرتز

سیستم تست رله شش فاز با دقت بالا

مدل: RELAYSTAR-H60

RELAYSTAR-H60 یک سیستم تست رله 6 فاز با دقت بالا برای تست تمامی نسل ها و انواع رله های حفاظتی در پست های فشار قوی و محیط های صنعتی است.این می تواند جریان 6 فاز (0…32A/فاز) و ولتاژ 4 فاز (0…300V/فاز) را تولید کند و دقت خروجی بسیار بالاتر است (تا 0.05%).

سیستم تست رله شش فاز با دقت بالا RELAYSTAR-H60 توسط نرم افزار RELAYSTAR که روی لپ تاپ با سیستم عامل ویندوز اجرا می شود قابل اجرا است.

تست انتها به انتها توسط GPS داخلی RELAYSTAR-H60 قابل انجام است.

ویژگی های اصلی

1) جریان 6 فاز (6×32A) + ولتاژ 4 فاز (4×300V) خروجی

2) هم تست محلی و هم تست از راه دور کامپیوتر موجود است

3) تقویت کننده توان خطی با کارایی بالا

4) نظارت و ضبط شکل موج داخلی

5) حفاظت از خود هوشمند

6) کمکی مستقلDC برای تامین برق رله های حفاظتی

7) حالت های تست خودکار و دستی موجود است

8) تست سرتاسری را توسط GPS داخلی انجام دهید

داده های تکنیکی

مولد جریان

محدوده تنظیم	AC (LN) 6 فاز	6x0…32A
	AC (LN) 3 فاز	3x0…64A
	AC (LL-LN) 1 فاز	1x0…192A
	DC(LN)	6x0…±15A
قدرت	AC (LN) 6 فاز	6x240VA در 32A
	AC (LN) 3 فاز	3x400VA در 64A
	AC (LL-LN) 1 فاز	1x750VA در 192A
	DC(LN)	6x240VA در 15A
دقت	AC: ± 2.5mA (≤0.5A)، ≤0.05% (0.5~32A)
دقت	DC: ≤0.1٪
وضوح	1 میلی آمپر

ژنراتور ولتاژ

محدوده تنظیم	AC (LN) 4 فاز	4×0…300 ولت
	AC(LL) 1 فاز	1x0…600 ولت
	DC(LN)	4x0…±300 ولت
قدرت	AC (LN) 4 فاز	4x80VA در 300V
	AC(LL) 1 فاز	1x160VA در 600V
	DC(LN)	4x80VA در 300V
دقت	AC: ±5mV (≤5V)، ≤0.05% (5~300V)
	DC: ≤0.1٪
وضوح	1 میلی ولت

منبع تغذیه کمکی DC

محدوده ولتاژ	0-300 ولت
دقت خروجی	≤0.5٪
قدرت	حداکثر 160 VA

ورودی های باینری

عدد	10
ویژگی های ورودی	تماس بیکار یا تماس بدون پتانسیل
ویژگی های آستانه	"0": 0-6V;"1": 11 ولت - 250 ولت
حداکثراندازه گیری زمان	999999.999s
دقت زمان	≤0.1 میلی‌ثانیه
وضوح زمان	0.1 میلی‌ثانیه

خروجی های باینری

عدد	8
تایپ کنید	تماس بیکار
شکستن ظرفیت	250VAC/0.5A، 250VDC/0.2A

ورودی اندازه گیری ولتاژ DC

محدوده اندازه گیری	0 ... ± 10 ولت
دقت	خطا < 0.02 % rg.نوع، < 0.05 % rg.گوار

ورودی اندازه گیری جریان DC

محدوده اندازه گیری	0 ... ± 20 میلی آمپر
دقت	خطا < 0.02 % rg.نوع، < 0.05 % rg.گوار

مانیتورینگ و ضبط داخلی

نظارت بر	خروجی جریان 6 فاز و ولتاژ 4 فاز
در حال ضبط	خروجی های آنالوگ
حالت	نظارت زمان واقعی، هیچ سیم کشی خارجی مورد نیاز نیست
طول ضبط	نامحدود (تا زمانی که حافظه داخلی پر شود)

ژنراتورهای عمومی

فرکانس	محدوده: 0 تا 1200 هرتز
	دقت:<1mHz(0~65Hz)،<2mHz(65~450Hz)،<5mHz(450~1200Hz)
	وضوح: 0.001 هرتز
فاز	محدوده: -360 ° ~ + 360 °
	دقت: 0.1 درجه
	وضوح: 0.1 درجه
هارمونیک	ترتیب برهم نهی: 2 تا 24 بار
هارمونیک	اعوجاج: ≤0.5٪

منبع تغذیه

ولتاژ ورودی اسمی	AC220V/230V±10%, 1 فاز
فرکانس اسمی	50/60 هرتز
جریان نامی	10 آمپر در 230 ولت
ارتباط	سوکت استاندارد AC (IEC 60320)

متفرقه

وزن	14.8 کیلوگرم (32.63 پوند)
ابعاد (W x H x D، بدون دسته)	392x272x237mm (15.43x10.71x9.33 اینچ)
پورت اتصال	1 پورت اترنت

شرایط محیطی

دمای عملیات	0 ... +50 درجه سانتیگراد (+32 ... +122 درجه فارنهایت)
دمای ذخیره سازی	-25 ... +70 درجه سانتی گراد (-13 ... +158 درجه فارنهایت)
محدوده رطوبت	رطوبت نسبی 5 ... 95 درصد، غیر متراکم
لرزش	IEC 60068-2-6 (20m/s2 در 10 ... 150 هرتز)

سیستم تست رله شش فاز با دقت بالا RELAYSTAR-H60 ابزاری قدرتمند برای تست انواع رله های حفاظتی تولید شده توسط سازندگان ABB، GE، ALSTOM، SIEMENS، Schneider، SEL، NR، SIFANG، CYG SUNRI و غیره می باشد.

سیستم تست رله شش فاز با دقت بالا RELAYSTAR-H60 تحت یک سیستم ثبت شده ISO 9001 توسعه و تولید شده است.
