کیت تست مجموعه تست ترانسفورماتور قدرت دلتا قهوهای مایل به زرد 50.27 پوند 12 کیلو ولت چند فاز

سیستم تست ظرفیت و ضریب اتلاف

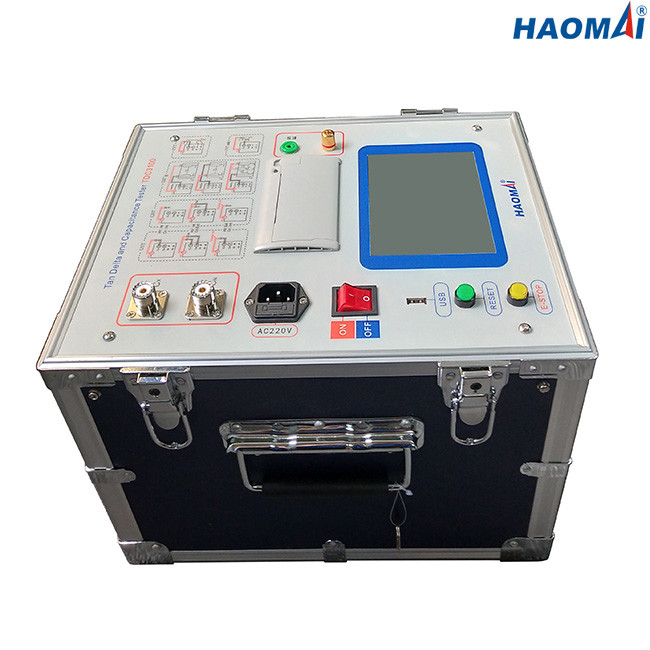

مدل: TDC3100

سیستم تست خازنی و ضریب اتلاف قدرت TDC3100، یعنی مجموعه تست C&DF، سیستم تست قدرتمندی برای تجزیه و تحلیل وضعیت عایق تجهیزات ولتاژ بالا با اندازه گیری ضریب توان/اتلاف و ظرفیت خازن است.

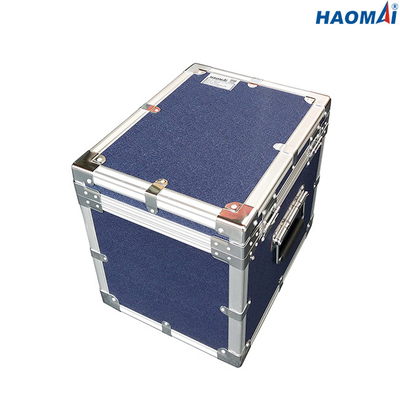

ظرفیت و ظرفیت و ضریب اتلاف قدرت سیستم تست TDC3100 22.8 کیلوگرم (50.27 پوند) است که حمل و نقل آن را به مکان های آزمایش آسان می کند.صفحه نمایش لمسی روی پنل TDC3100 کار را آسانتر و سریعتر می کند.

ویژگی های اصلی

1) استاندارد تست: IEC60247

2) حالت تست قابل انتخاب: UST، GST، GSTg

3) اندازه گیری ضریب توان عایق/ضریب اتلاف 10 کیلوولت (tan∂).

4) اندازه گیری ظرفیت تا 60 nF در 12 کیلو ولت

5) تست نسبت CVT موجود (مناسب برای CVT با کلاس دقت 1.0 یا 3.0)

6) مدارهای سرکوب تداخل برای آزمایش در شرایط تداخل شدید یا نویز

7) صفحه نمایش لمسی برای عملکرد آسان و سریع

8) چاپگر حرارتی داخلی برای چاپ مستقیم نتایج آزمایش

داده های تکنیکی

●استاندارد تست: IEC60247

●خروجی HV داخلی: 0.5~12kV

دقت خروجی: ±(خواندن×1%)

رزولوشن: 100 ولت

حداکثر جریان خروجی: 200 میلی آمپر

ظرفیت: 2000VA

منبع تغذیه خود تحریکی: AC 0~50V/15A

● اندازه گیری ضریب اتلاف (tgδ).

محدوده اندازه گیری: بدون محدودیت

دقت: ±(خواندن×1%+0.040%)

وضوح: 0.001٪

● اندازه گیری ظرفیت (Cx).

محدوده اندازه گیری: 15pF < Cx < 300nF

Cx <60nF @12kV

Cx < 150nF @5kV

Cx < 300nF @1kV

Cx <300nF برای تست CVT

دقت: ±(خواندن×1%+1.00pF)

وضوح: 0.001pF (4 دیجیتال معتبر)

●تست نسبت CVT (مناسب برای CVT با کلاس دقت 1.0 یا 3.0)

محدوده اندازه گیری: 10 تا 10000

دقت: 1%

●فرکانس

تک فرکانس: 50 هرتز یا 60 هرتز

فرکانس متغیر: 45 هرتز/55 هرتز، 47.5 هرتز/52.5 هرتز، 55 هرتز/65 هرتز، 57.5 هرتز/62.5 هرتز

● چاپگر حرارتی داخلی برای چاپ نتایج آزمایش

● رابط USB برای ذخیره سازی دانلود نتایج تست

ذخیره سازی داده ها: 200 نتیجه آزمایش را می توان در تستر ذخیره کرد

● منبع تغذیه: سفارشی (AC 220V/230V/120V/127V±10%, 1 فاز)، 50Hz/60Hz

●وضعیت محیطی

دمای نگهداری: -20℃~60℃

دمای کارکرد: -10℃~50℃

رطوبت: <90%

●متفرقه

ابعاد میزبان:350x270mx270mm (13.78x10.62x10.63 اینچ)

وزن میزبان: 22.8 کیلوگرم (50.27 پوند)

● مدارک ایمنی و EMC

ایمنی: مطابق با IEC61010-1 طراحی شده است

EMC: صنعتی سبک IEC 61326

سیستم تست ظرفیت و ضریب توان/تلفات TDC3100 (مجموعه تست C&DF) TDC3100 یک ابزار تست قابل اعتماد برای آزمایش ضریب اتلاف (tgδ)، ضریب توان (PF) و ظرفیت (Cx) ترانسفورماتورها، قطع کننده مدار، ماشین‌های دوار، کابل‌ها، CVT و غیره است. ..
